工业胶印印刷机外观结构三维设计

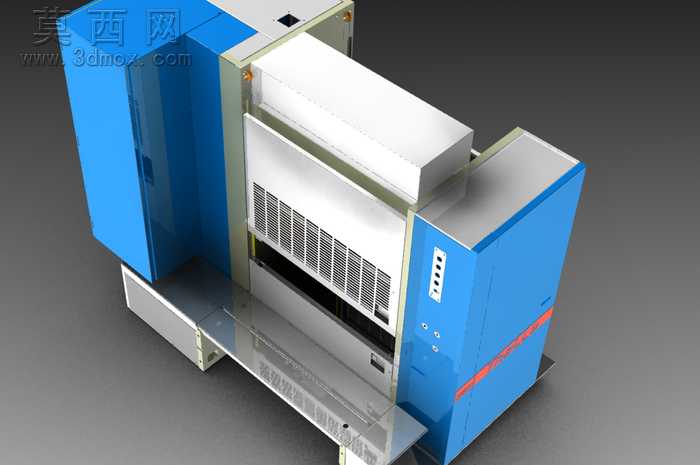

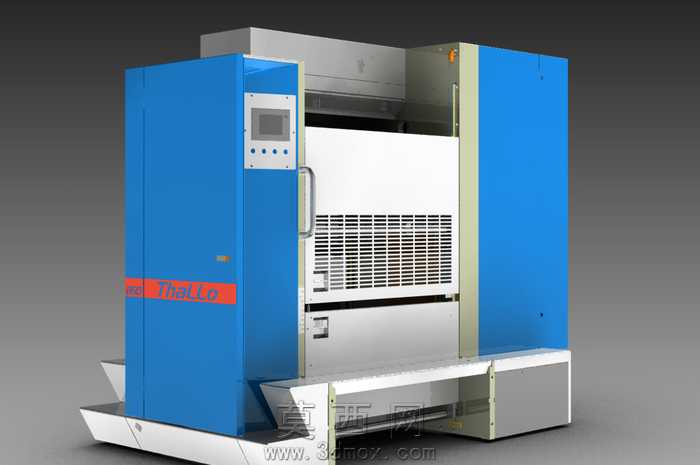

本作品为工业用单张纸胶印印刷机的三维设计方案，建模阶段以真实工业印刷设备的实际尺寸比例为基准，在三维软件中先完成整体框架的草绘布局，确定设备的长宽高基础参数后，逐步拆分各功能模块进行精细化建模。首先构建设备底部的承托底座结构，预留走纸通道与接纸托盘的安装位，底座边缘做圆弧过渡处理避免尖锐棱角，同时在底座侧面设计可拆卸的检修盖板结构，方便后期设备维护时快速拆装。主体机身部分采用左右对称的立式柜体结构，左侧柜体集成操作控制单元，建模时精准还原嵌入式触控显示屏的安装凹槽、实体操作按键的排布位置，以及侧边带防滑纹理的金属拉手结构，柜体表面做平整的钣金折弯特征还原，所有钣金拼接处预留合理的工艺缝隙，符合真实钣金加工的生产要求。中部为印刷核心工作区，外部设置带密集通风格栅的防护门板，格栅孔洞采用均匀阵列建模，保证通风散热效果的同时兼顾外观整洁度，门板与柜体的连接位置预留铰链安装位，还原真实设备的开合结构。右侧柜体与左侧形成视觉平衡，内部预留印刷辊筒、供墨系统的安装空间，外部做平整的钣金覆盖设计。渲染阶段采用工业设备常用的配色方案，机身主体柜体赋予高饱和度的蓝色哑光烤漆材质，还原工业设备耐磨耐脏的表面质感，中部工作区防护结构赋予白色哑光金属材质，操作拉手、底部承托边条赋予拉丝不锈钢金属材质，设备表面的品牌标识区域采用红色底配白色字体的贴花材质，还原真实设备的标识效果。场景布光采用柔和的三点布光方式，主光源从设备左上方45度角照射，突出机身的结构立体感，辅助光源补充暗部细节避免阴影过死，背景采用渐变灰色调突出设备主体，最终渲染效果清晰展现设备的外观特征与结构细节。设计过程中重点考量设备的操作安全性与维护便捷性，所有外露结构均做圆角处理避免操作磕碰，操作面板的高度设置符合人体工程学要求，方便操作人员站立操作，各检修门的位置均对应内部核心部件，无需大面积拆解即可完成日常维护检修，整体设计兼顾工业实用性与外观整洁度，完整还原了商用印刷设备的结构特征与外观质感。
