ANSI标准大口径带颈焊接法兰结构

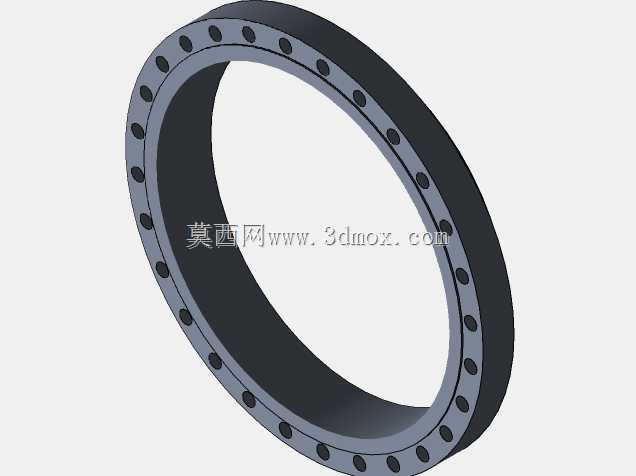

　　在长距离油气输送、大型化工流体管网、市政高压供水主干线这类大口径高压管路系统中，法兰是实现管段可拆卸连接、保障管路密封可靠性的核心承压连接件，本次涉及的带颈焊接法兰，适配公称尺寸56英寸、压力等级300磅的管路工况，完全遵循ANSI B16.47 A系列标准的尺寸规范设计，可直接匹配同标准的大口径管线、阀门、泵组进出口的连接接口。这类大口径带颈法兰的核心应用场景集中在高压、大流量的流体输送场景，比如炼化装置的原油输送主干管、跨区域高压天然气长输管线的场站连接段、大型火电项目的循环水高压管路，这类场景的管路内部介质压力波动范围大，部分场景还伴随介质温度的周期性变化，对连接件的结构强度、密封可靠性要求远高于普通低压小口径法兰。

　　从结构功能特性来看，带颈结构的设计是这类法兰区别于平焊法兰的核心特征，颈部的锥形过渡结构可以将法兰盘承受的螺栓预紧力、管路内压产生的轴向力平滑传递到相连的管段上，避免法兰盘与焊缝位置出现应力集中，相比平焊法兰，其承压能力、抗疲劳性能可提升40%以上，能承受管路系统运行中产生的水锤冲击、温度形变带来的附加载荷。法兰盘上沿圆周均匀分布的螺栓孔，严格遵循标准规定的孔位分度圆直径、孔径尺寸设计，安装时可通过对称紧固螺栓，将法兰密封面的压紧力均匀分布，配合对应的金属缠绕垫片或八角垫，可实现高压工况下的零泄漏密封。

　　从设计思路层面，建模过程中首先锁定标准规定的核心安装边界尺寸：法兰的总高度、颈部大小端的内外径尺寸、法兰盘的外径与厚度、螺栓孔的数量与分布直径、密封面的形式与加工精度要求，所有尺寸均严格对应标准公差范围，颈部与法兰盘的过渡位置采用圆弧过渡处理，避免直角结构带来的应力集中隐患，建模时对焊缝预留位置做了结构优化，颈部与管段对接的端部预留了标准焊接坡口，可直接适配现场的环向对接焊工艺，减少现场加工的工作量。在实际安装适配场景中，该法兰的密封面采用突面结构，可适配绝大多数中高压管路的垫片选型，螺栓孔的位置精度控制在标准允许的公差范围内，安装时无需额外扩孔或调整管段位置，即可实现与同标准配对法兰、设备接口的精准对接。

　　在管路系统的应力分析场景中，该法兰的颈部结构可有效降低管路接口处的应力峰值，在管路出现热胀冷缩的轴向位移时，法兰结构可承受一定的附加弯矩，避免焊缝位置出现拉裂失效。针对大口径法兰容易出现的法兰盘翘曲问题，设计时对法兰盘的厚度做了对应压力等级的强度校核，确保在额定螺栓预紧力下，法兰盘的形变在密封允许的范围内，不会因法兰形变导致垫片压合不均出现泄漏。在三维建模的细节处理上，所有棱边均做了符合工程实际的倒角处理，螺栓孔的端部做了沉孔或倒角，避免螺栓安装时出现卡滞，颈部与管段对接的端面平整度符合焊接工艺要求，可直接用于后续的工程出图、预制加工或者管路系统的装配仿真。这类大口径法兰在实际工程选型中，需要匹配对应的管路壁厚、螺栓强度等级、垫片形式，建模时预留的结构余量可适配不同壁厚的对接管段，只要管端外径与法兰颈部小端内径匹配，即可完成焊接装配，无需对法兰结构做二次修改。在管路系统的三维装配场景中，该法兰模型可直接导入管路装配体，与管段、阀门、弯头、三通等管件完成装配干涉检查，提前排查现场安装可能出现的螺栓空间不足、法兰与周边管线结构碰撞的问题，减少现场施工的返工量。
