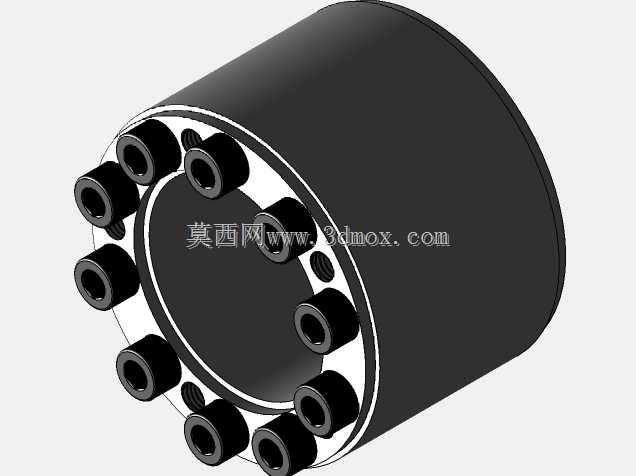

SKF无钥匙衬套FX400型胀紧联结结构

　　在重载传动系统的轴毂联结场景里，无钥匙衬套也就是常说的胀紧联结套，是替代普通平键、花键联结的核心配件，这款FX-400规格的衬套，适配70mm轴径、110mm毂孔的安装边界，主要用在矿山输送设备的滚筒轴联结、大型风机的叶轮与主轴锁紧、重型减速机的输出轴传动副这些对同轴度、传扭能力要求高的工况里。和传统键联结相比，这类胀紧结构不需要在轴和毂孔上加工键槽，不会因为键槽的应力集中削弱轴的疲劳强度，安装时不需要加热轮毂或者冷压轴，只需要按对角顺序逐步拧紧端面的锁紧螺栓，就能让内环和外环分别产生弹性变形，抱紧轴面和撑紧毂孔，靠接触面的静摩擦力传递扭矩、轴向力甚至复合载荷，拆装的时候只要松开螺栓就能自动解除胀紧，反复拆装也不会损伤配合面，对后期设备维护更换配件非常友好。

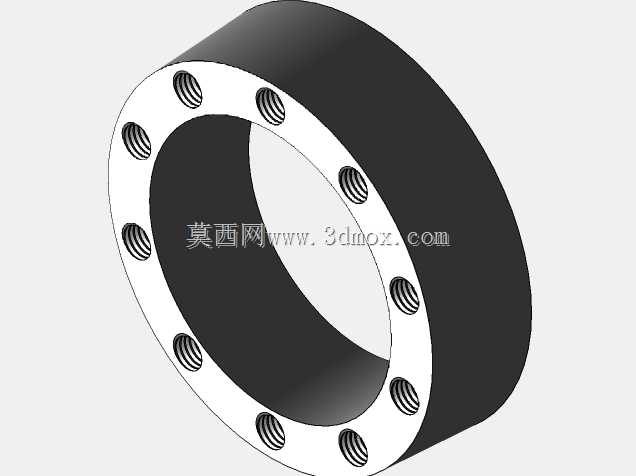

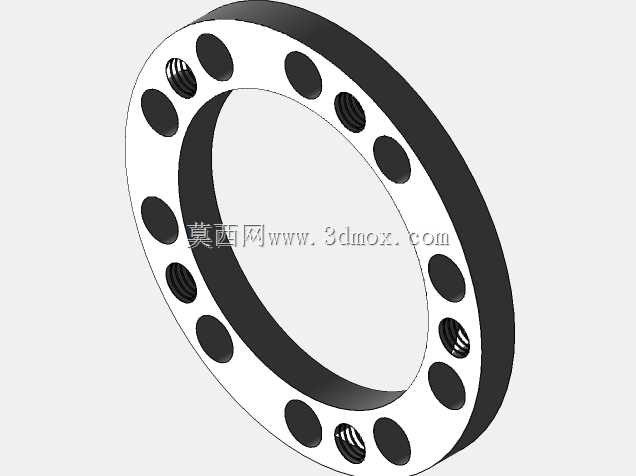

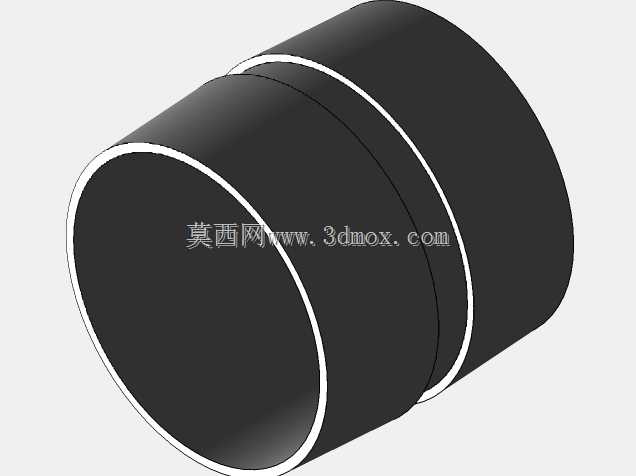

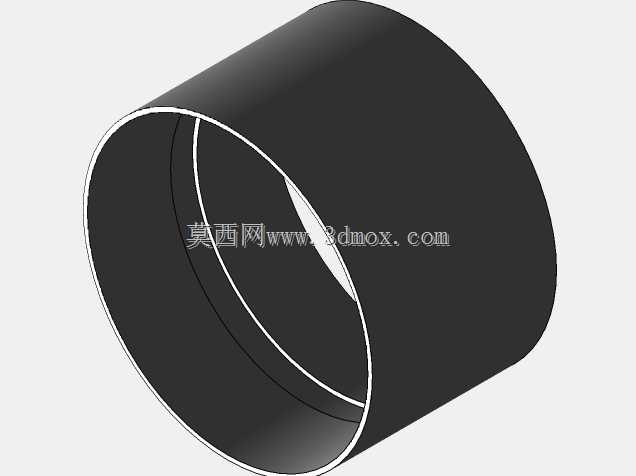

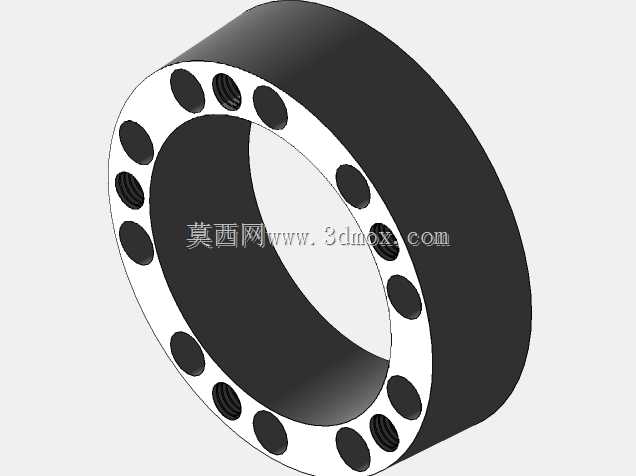

　　从结构设计来看，这款衬套采用的是双锥面自定心结构，内环开有均匀分布的轴向收缩缝，外环对应位置开有扩张缝，端面的12个锁紧螺栓沿圆周均匀排布，拧紧过程中两个锥面相对轴向移动，均匀产生径向胀紧力，不会出现传统单锥套容易偏载、同轴度差的问题，安装后轴和毂的同轴度可以控制在0.02mm以内，完全满足高速传动场景对动平衡的要求。实际选型使用的时候，要注意安装边界的尺寸匹配：轴的配合面公差建议选h6或者h7，毂孔的公差选H7，配合面的粗糙度要控制在Ra1.6到Ra3.2之间，不能有明显的划痕、氧化皮或者油污，不然会大幅降低摩擦系数，影响额定传扭能力；拧紧螺栓的时候必须按对角交叉的顺序分三次逐步拧紧，第一次拧到额定扭矩的三分之一，第二次到三分之二，第三次到额定扭矩，最后还要逐个检查所有螺栓的扭矩，避免因为受力不均导致局部打滑或者衬套变形。

　　这类胀紧衬套还有一个很实用的特性，就是过载的时候会产生打滑，能保护后面的传动部件比如齿轮、电机不会因为过载损坏，相当于自带过载保护的功能，在有冲击载荷的工况比如破碎机给料辊、输送机驱动滚筒上使用，能大幅降低设备故障停机的概率。和同规格的其他联结方式比，这款衬套的轴向占用空间很小，不需要在轴上加工定位轴肩，也不需要额外的轴向固定挡圈，安装的时候可以灵活调整轮毂在轴上的轴向位置，对一些需要调整传动件位置的场景比如链轮、皮带轮的安装调试非常方便。

　　建模的时候要注意几个关键尺寸的还原：锥面的锥度是标准的1:12，这个锥度能保证胀紧的时候有足够的径向力，同时松开的时候不会出现自锁拆不下来的问题；螺栓孔的位置度要严格控制，不然安装的时候螺栓会偏斜，导致胀紧力不均匀；内环和外环的开槽长度和宽度也要符合设计要求，开槽太宽会导致衬套的整体强度不够，传扭的时候容易断裂，开槽太窄的话弹性变形量不够，达不到需要的胀紧行程，抱不紧轴和毂。另外在做装配仿真的时候，要模拟螺栓拧紧后的变形量，确认胀紧后内环和轴、外环和毂的接触压力分布均匀，不会出现局部接触应力过大压伤轴面的情况，实际工程应用里如果出现衬套打滑的问题，除了检查螺栓扭矩是否足够，还要检查配合面的清洁度，有没有润滑油或者防锈油残留，很多现场安装故障都是因为配合面没擦干净，摩擦系数不够导致的。
