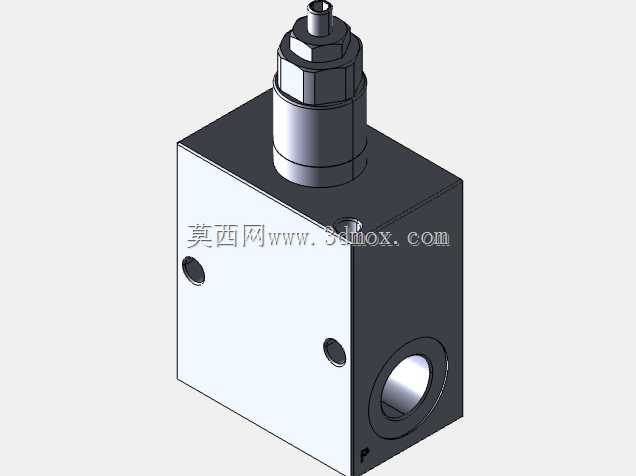

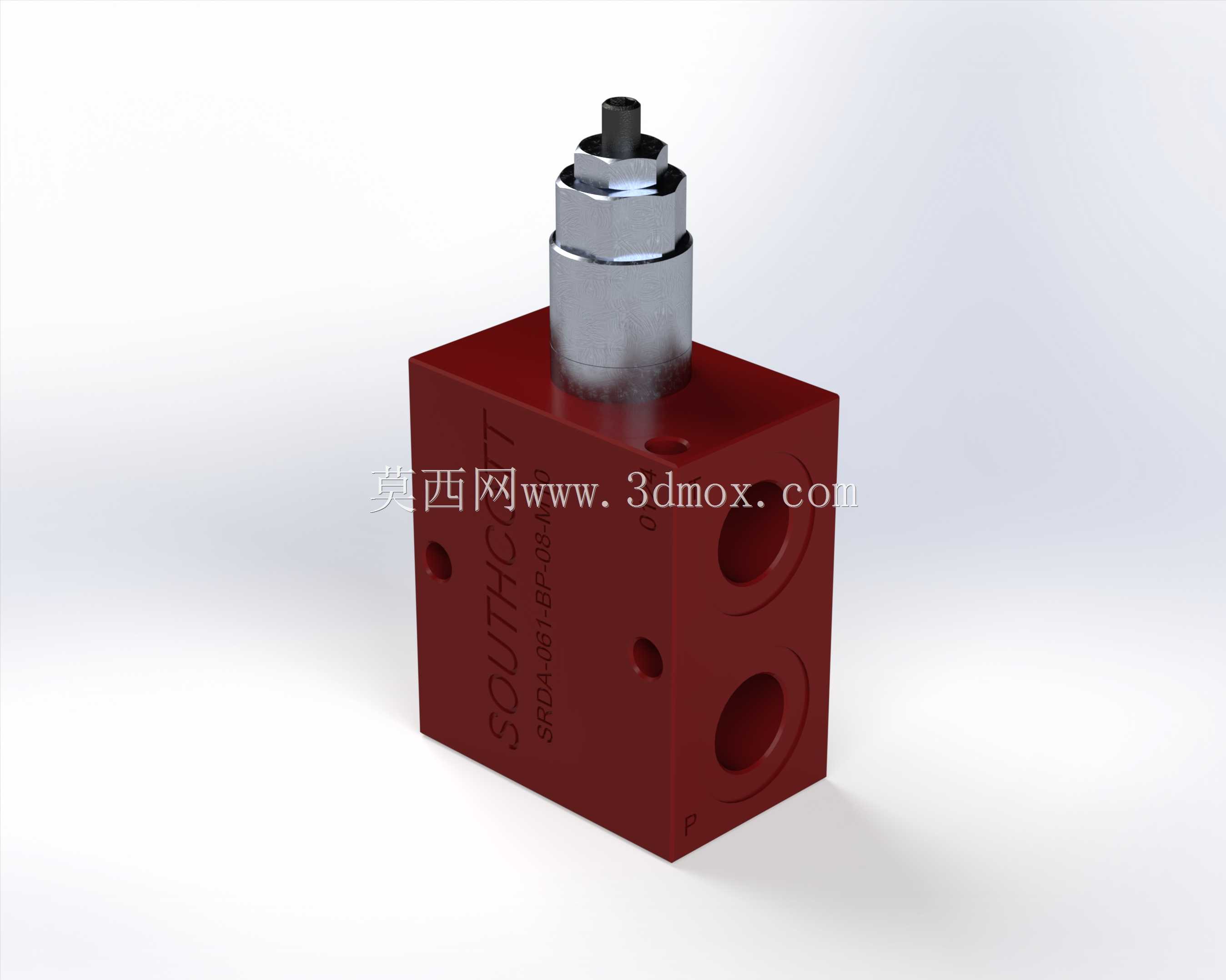

SRDA系列螺纹插装式减压阀三维结构

　　在中小功率液压系统的布局设计中，插装式压力控制元件的选型与安装直接决定了整套油路的集成度与压力稳定性，这款SRDA规格的螺纹插装减压阀，主要面向紧凑型液压动力单元、小型工程机械执行机构、机床夹具锁紧回路这类对安装空间有严格限制的应用场景，用来将主油路的高压输入稳定降低为支路所需的设定工作压力，避免低压侧执行元件因为压力过载出现密封损坏、动作推力超差的问题。从实际功能逻辑来看，该阀属于常开式压力调节阀，常态下主阀芯保持通路状态，当出口侧压力超过弹簧预紧设定值时，阀芯在液压力作用下移动，关小进油侧通流截面，通过节流效应实现出口压力的动态稳定，同时自带的压力反馈油道直接连通出口腔，能够实时感知下游压力波动，快速调整阀芯开度，

　　把出口压力的波动范围控制在工程允许的偏差区间内，保证下游执行元件动作的平稳性。设计这款阀的三维结构时，首先要匹配标准插装阀块的安装孔尺寸边界，阀身的方形主体采用统一的安装基准面，四个侧面预留的油口位置严格对应标准油路块的通油孔位，避免安装时出现油道错位、密封失效的问题；顶部的调节机构采用阶梯式轴段设计，最上端的细轴是压力调节端，配套锁紧螺母结构，调试完成后可以锁定调节位置，防止设备运行过程中因为振动导致压力设定值漂移，调节段下方的密封轴段搭配O型圈与挡圈组合，既可以保证阀杆活动时的密封性能，又能耐受液压油长期浸泡带来的溶胀影响，不会因为密封件老化出现外泄漏。从外形安装边界来看，阀的主体为正方体结构，

　　边长尺寸适配10通径规格的插装安装孔，顶部调节机构伸出阀块安装面的高度控制在合理范围，不会和阀块周边的管路、其他阀件产生安装干涉；阀身侧面的通油孔采用沉孔设计，安装时可以嵌入配套的O型密封圈，实现各油道之间的可靠隔离，避免不同压力腔之间出现内泄。在三维建模的细节处理上，要重点还原阀芯与阀套的配合间隙、密封槽的尺寸公差、螺纹段的牙型精度，这些细节直接影响后续做虚拟装配、干涉检查时的准确性——比如密封槽的宽度与深度如果建模偏差过大，后续选型密封件时就会出现压缩量不合适的问题，要么压缩量过大导致密封件过早磨损，要么压缩量不足出现泄漏；阀身表面的标识刻印位置也要准确还原，方便实际装配时快速识别油口方向与压力调节方向，避免装反导致的功能失效。

　　在实际设备应用中，这类插装减压阀常被布置在夹紧回路、制动回路、先导控制回路这类需要独立稳定压力的支路中，相比传统的管式减压阀，它不需要额外的安装支架与连接管路，全部油路都集成在阀块内部，能大幅减少管路接头带来的泄漏点，同时缩小整套液压站的体积，在小型液压机具、高空作业平台支腿控制、机床工装夹紧系统这类空间紧张的设备上应用十分广泛。建模过程中还要注意各零件的材料属性匹配，阀身主体采用高强度合金钢材质，表面做氧化处理提升防锈能力，内部阀芯采用硬密封配合面，加工精度要求高，建模时要体现出配合面的粗糙度要求对应的结构特征，弹簧腔的泄油通道要保证通畅，避免困油导致的压力调节滞后问题。
