F型长螺栓版本Kirk钥匙互锁结构

　　在高压配电、工业传动联锁、关键设备权限管控场景中，钥匙互锁是规避误操作风险的核心机械防护部件，这款F型长螺栓版本的Kirk钥匙互锁，正是针对需要跨工位联锁、安装面有一定厚度差的场景设计的机械锁止部件。从实际工程应用来看，这类互锁常被用在高压开关柜的隔离开关与断路器操作联锁、大型设备检修门与动力回路的强制联锁场景中，只有当钥匙旋转至对应锁止位、拔出钥匙后，对应的操作机构才能被解锁，从机械结构上彻底杜绝带负荷拉闸、检修时误启动设备这类恶性操作事故，相比电气联锁，纯机械结构的钥匙互锁不存在信号误判、线路故障导致的联锁失效问题，可靠性在高风险作业场景中更受认可。

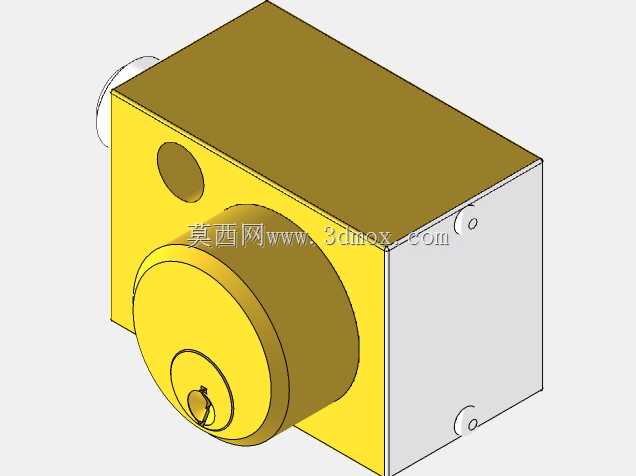

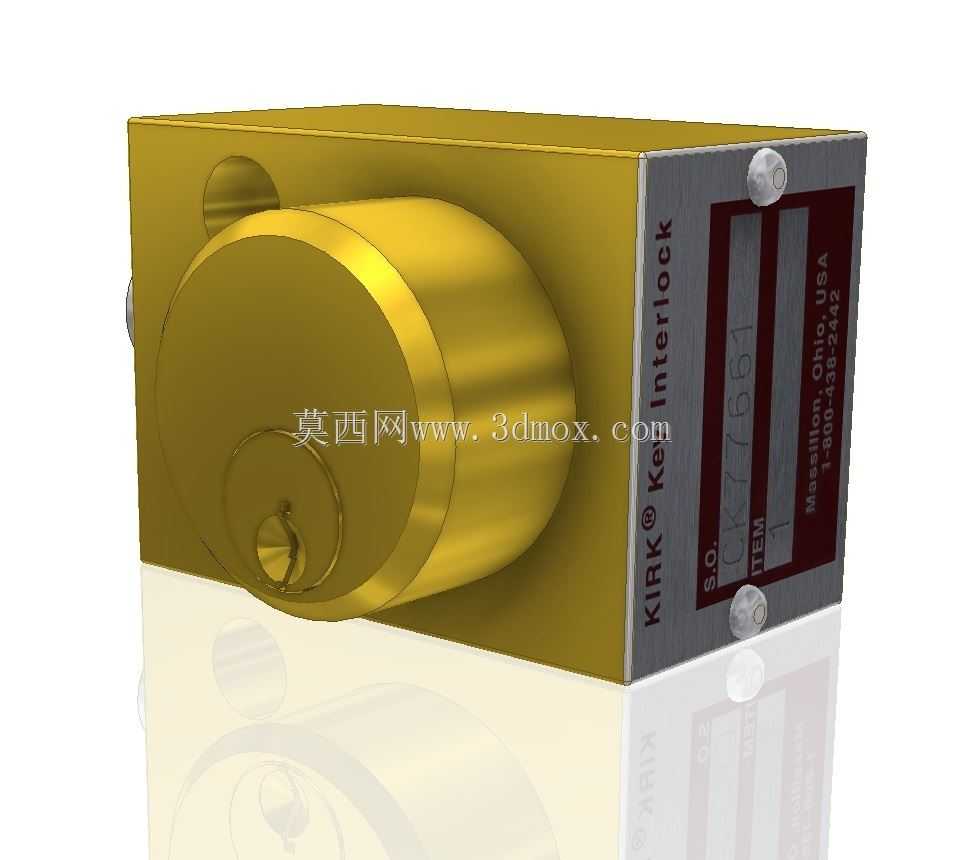

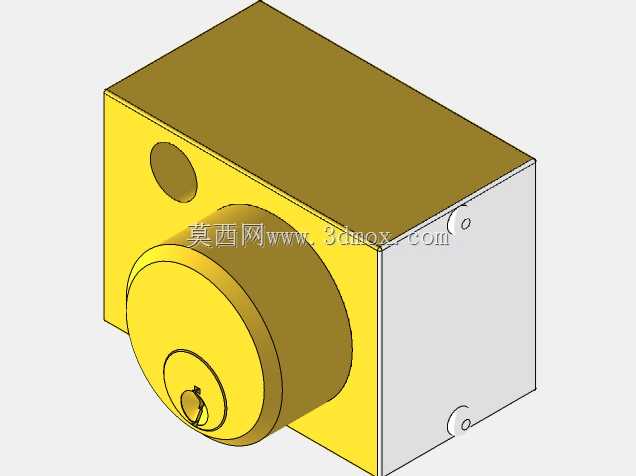

　　从结构设计思路来看，这款互锁采用了方体基座加圆柱形锁芯的组合结构，主体基座采用方正的块式设计，能够直接贴合安装在设备的操作面板或者机构安装板上，长螺栓版本的固定结构可以适配10-25mm厚度的安装面板，不需要额外定制转接支架，安装时只需要在面板上开出对应尺寸的安装孔，穿入固定螺栓从背面锁紧即可，锁芯部分突出基座表面的高度经过优化，既能够保证钥匙插入旋转时有足够的操作空间，又不会因为突出过多在设备运输、日常巡检中被意外磕碰导致锁体变形。锁体侧面蚀刻的标识区域预留了编号刻印位置，方便多联锁组的钥匙配对管理，在多设备联锁的场景中，每把锁对应唯一的钥匙编码，只有按照规定的操作顺序依次解锁、传递钥匙，才能完成整套设备的启停操作，完全符合工业安全操作的流程规范。

　　从功能特性上看，这款互锁的锁芯采用黄铜材质加工，锁舌的伸缩行程经过精准匹配，旋转钥匙90度即可完成锁止与解锁状态的切换，锁舌弹出时能够可靠卡入对应操作机构的卡槽内，阻止操作手柄或者转轴的转动，锁舌收回时完全缩入基座内部，不会对机构的正常动作产生干涉。锁体的金属外壳具备足够的结构强度，能够承受操作过程中意外施加的侧向冲击力，不会因为暴力扳动导致锁体开裂、锁舌变形。钥匙插入的锁孔位置设置了防尘挡片，在钥匙拔出后能够自动遮挡锁孔，减少车间内的粉尘、水汽进入锁芯内部，延长锁具的使用寿命，即使在多粉尘、轻度潮湿的工业车间环境中，也能保证锁芯转动顺畅，不会出现卡滞、钥匙拧不动的情况。

　　在安装边界方面，这款互锁的基座外形为规整长方体，安装孔位采用对称布局，设计安装板时只需要预留出对应大小的方形安装区域，不需要在周边预留过多的避让空间，锁体背面的锁舌伸出位置需要预留足够的空腔，保证锁舌弹出时不会与内部的其他结构件发生碰撞，长螺栓的固定方式允许安装面板背面存在一定的加强筋结构，只需要保证螺栓穿入位置周边5mm范围内没有凸起结构即可完成安装。在三维建模过程中，这款模型完整还原了锁体的外观细节、锁芯的旋转结构、固定螺栓的安装位置，能够直接导入到配电设备、工业机床的整体装配模型中，用于验证安装空间是否充足、联锁机构的动作路径是否存在干涉，不需要设计人员再手动测绘锁具的外形尺寸，能够大幅缩短设备安全联锁结构的设计周期。在实际选型过程中，设计人员只需要确认安装面板的厚度、锁舌需要的锁止行程，就可以直接选用这款长螺栓版本的互锁，不需要额外修改安装结构，适配性覆盖了绝大多数工业设备的联锁安装需求。
