两位式圆柱钥匙锁开关结构设计

　　这款两位钥匙锁开关的三维结构，是面向低压电气控制回路做的实操级建模还原，日常在工业控制柜、小型机电设备、车载电控单元、测试仪器面板上都能见到这类部件的身影，核心作用是通过专属钥匙的插拔旋转，实现控制回路的通断权限管控，避免无关人员误操作触发设备启停，引发生产安全事故或者设备损坏。

　　从实际使用场景来看，这类锁开关常被布置在设备操作面板的边角位置，不会和常用的按钮、旋钮挤占操作空间，只有持有对应钥匙的运维、操作人员才能完成档位切换，比如设备的上电授权、检修模式锁定、特定功能的权限开启，都可以通过这类两档位锁具实现，相比普通旋钮开关，它自带物理权限隔离属性，在需要操作权限管控的工位上是不可替代的控制元件。

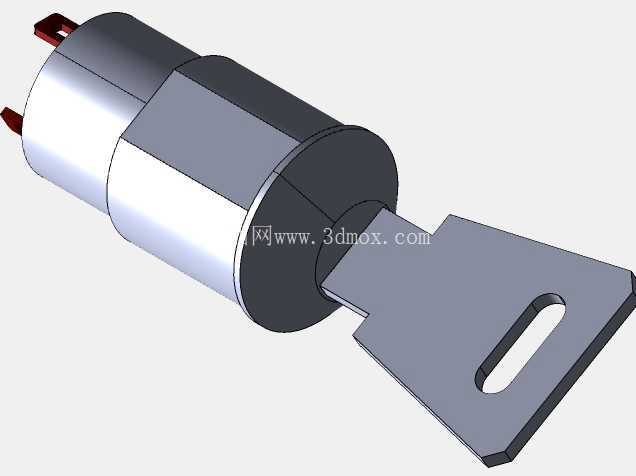

　　结构设计上，整体采用圆柱式主体布局，插接口端预留了两个插片式接线引脚，适配常规的快插接线端子，不需要额外焊接，现场装配的时候直接把对应线径的端子压接后插装即可，能有效减少装配接线的工时。锁芯部分和旋转拨片做了联动结构设计，钥匙插入后旋转90度即可完成两个档位的切换，档位切换时有清晰的卡位反馈，操作人员不需要看标识也能通过手感判断是否切换到位，避免出现虚位导致的回路接触不良。尾部的拨片是和内部触点结构联动的输出端，拨片上预留的长圆孔是用来适配不同安装面板背后的联动结构公差，哪怕面板加工时的安装孔位有小范围偏差，也能通过长圆孔的调节量完成装配，不会出现卡滞、转不动的情况。

　　外形尺寸方面，主体圆柱部分的直径适配行业通用的16mm面板安装孔，安装时从面板正面插入，背后用配套的锁紧螺母固定即可，不需要额外做定制化的开孔加工，能直接兼容市面上绝大多数标准电控柜、设备面板的开孔尺寸，替换旧件的时候也不需要重新扩孔或者补孔，运维替换成本很低。插片引脚的伸出长度做了严格控制，不会因为引脚过长导致面板背后的走线空间被挤占，也不会因为引脚过短导致快插端子接插不到位，引发接触电阻过大、发热烧蚀的问题。钥匙部分的造型做了防滑的平面处理，插拔的时候不需要刻意对准角度，插入后有明显的到位手感，拔出时只有在初始断电档位才能拔出，通电档位下钥匙无法拔出，从结构上避免了操作人员带电拔钥匙、忘记切回断电档位的误操作风险。

　　建模过程中还原了实际产品的装配间隙，锁芯和外壳之间的转动间隙控制在合理范围内，既不会因为间隙过大出现晃动松垮的问题，也不会因为间隙过小导致转动卡涩，模拟实际装配的时候，所有零件都可以完成无干涉装配，拨片的旋转行程和钥匙的旋转角度完全对应，两个档位的触点位置都做了对应的结构限位，不会出现过转损坏内部触点的问题。外壳的圆柱面做了滚花结构的预留？不对，这款的外壳是光面圆柱，靠背后的螺母锁紧，安装的时候不会因为拧紧螺母导致外壳跟转，外壳上预留的防转卡位可以卡在面板的对应防转槽里，拧紧螺母时整个锁体不会跟着转动，保证安装后档位标识和实际档位始终对应。

　　从选型适配的角度来说，这类两档位钥匙锁开关适合用在AC220V及以下的控制回路中，额定电流适配常规的控制回路负载，不需要额外加中间继电器就可以直接驱动小型接触器线圈，在小型单机设备、便携测试仪器、特种设备的操作权限管控场景下，这种结构简单、可靠性高的钥匙锁是性价比很高的选择。建模时把所有的安装边界都做了明确的还原，包括面板安装的最大允许厚度、螺母锁紧的空间尺寸、背后拨片的旋转活动范围，设计人员在做面板布局的时候，可以直接调用这个模型核对安装空间，不需要再额外查样本核对尺寸，能有效减少设计阶段的错漏，避免出现安装时和其他元件干涉、背后走线空间不足的问题。

　　实际生产中，这类锁具的外壳一般采用锌合金压铸成型，表面做镀镍处理，具备基础的防锈防腐蚀能力，在普通工业环境下长期使用不会出现外壳锈蚀、卡滞的问题，钥匙部分采用钢材冲压成型，强度足够，日常插拔旋转不会出现钥匙断裂、变形的情况。内部的触点采用铜质镀银材料，接触电阻小，长期通断控制回路电流也不会出现触点氧化、接触不良的问题，使用寿命能满足常规工业设备的全生命周期使用需求。
