带圆柱顶座的弧形压合式工装夹具结构

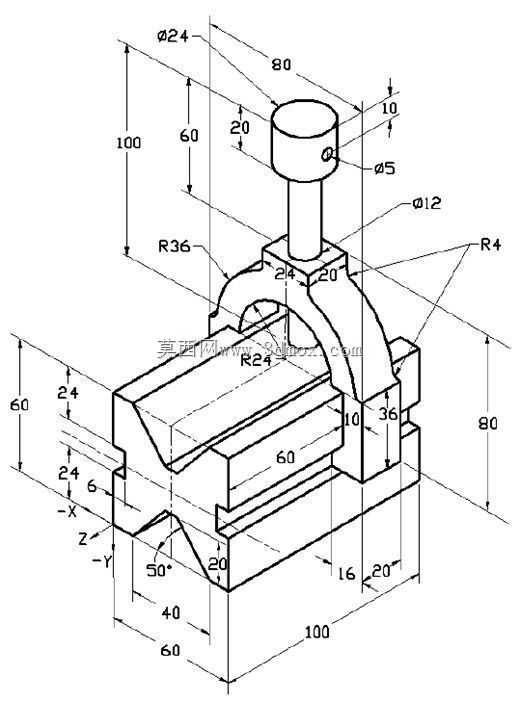

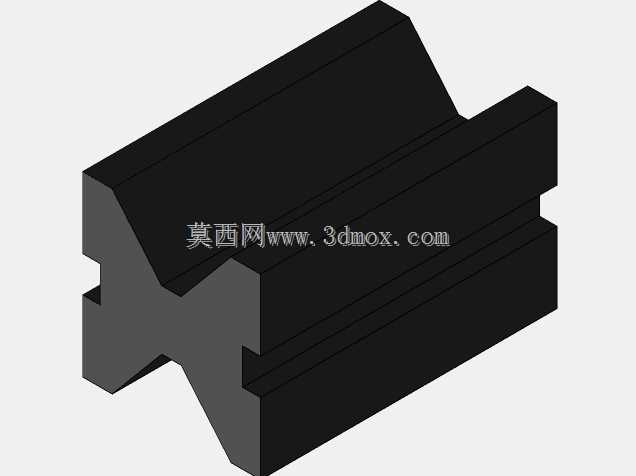

　　这套压合定位工装结构，主要面向小型零件的铣削、钻孔工序的装夹定位场景，在普通立式铣床、小型台钻的工位上十分常见，用来替代通用平口钳完成异形小零件的快速定位夹紧，避免通用夹具装夹异形件时出现的定位偏移、装夹变形问题。从结构功能来看，底部的V型定位座是核心定位基准，座体上开设的50度V型槽，适配轴类、带斜面的小型块状零件的定位，槽体周边的尺寸标注完全贴合常用小型加工件的轮廓范围，V型槽两侧的台阶面做了20mm的让位设计，避免加工时刀具碰撞夹具本体，同时台阶面可以作为零件轴向定位的靠面，限制零件沿Z轴负方向的窜动。

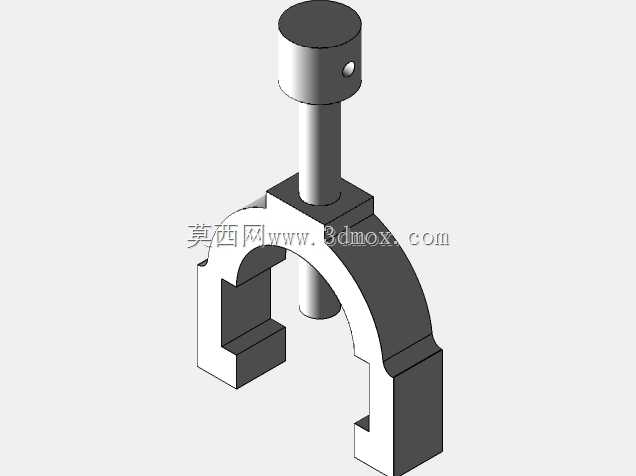

　　上部的弧形压臂是夹紧执行部件，R36的弧形轮廓完全避让开被加工零件的上部加工区域，不会干涉刀具走刀路径，压臂两端的R4圆角做了去应力处理，避免长期夹紧受力出现应力集中开裂的问题，压臂与底部基座连接的位置做了24mm宽的配合槽，保证压臂上下动作时的导向精度，不会出现偏摆导致的夹紧力不均。顶部的圆柱顶座是施力连接部位，直径24mm、高度20mm的圆柱段可以直接和标准肘夹、小型气缸的压头配合，不需要额外做连接转接件，圆柱中心开设的直径5mm的定位孔，用来和压头的定位销配合，避免施力时压头滑移，顶座下方直径12mm的连接柱和压臂做过盈配合连接，保证传力路径的同轴度，不会出现偏载。

　　从安装边界尺寸来看，整套夹具的底座总长100mm、总宽80mm，底座底部的安装边宽度20mm，上面预留的安装孔位可以直接通过M10螺栓固定在机床工作台的T型槽上，不需要额外制作转接板，整套夹具总高度100mm，其中压臂抬起后的最大开口高度为60mm，满足最大50mm高度的零件装夹需求。设计过程中，所有的圆弧过渡、让位槽尺寸都做了加工工艺性校验，R24的内圆弧可以通过标准R铣刀一次加工成型，不需要特殊定制刀具，底座上标注的16mm、6mm的台阶尺寸，都和常规铣刀的切削深度范围匹配，加工时不需要多次换刀。

　　V型槽的角度公差按照IT7级精度设计，保证重复定位精度控制在0.02mm以内，满足普通铣削、钻孔工序的精度要求，压臂的夹紧行程预留了10mm的余量，即使被夹零件存在小范围的尺寸公差，也能保证可靠夹紧，不会出现夹不紧或者过定位的问题。在实际车间应用中，这类工装属于专用快换工装，针对特定批次的零件定制，相比通用夹具，装夹效率可以提升40%以上，同时避免了通用夹具装夹时需要反复找正的问题，新员工经过简单培训就可以完成装夹操作，降低了对操作工人技能水平的要求。结构上没有采用复杂的传动部件，所有零件都是板类、轴类的简单机加工件，后期维护成本极低，压臂磨损后只需要更换压臂部件，不需要整体报废整套夹具，连接部位的配合公差都选用了基孔制的间隙配合，拆装更换十分便捷。
