多螺母同步拧紧拆卸工装结构

　　在商用车轮组维保、重型装备法兰连接副拆装的现场场景里，单颗螺母依次拧紧或拆卸的作业模式一直存在效率瓶颈——尤其是车轮这类沿圆周均布多颗连接螺母的部件，逐颗作业不仅耗时久，还容易因为各螺母预紧力不一致，导致轮辋安装面受力不均，长期运行下出现螺栓疲劳断裂、密封面渗漏甚至轮组偏磨的问题。这套多螺母同步作业结构，正是针对这类圆周均布多连接点的拆装需求设计，核心是通过齿轮组的同步传动逻辑，实现所有适配螺母的同步转动，一次性完成拆卸或者拧紧动作，从根源上规避逐颗作业带来的预紧力偏差问题。

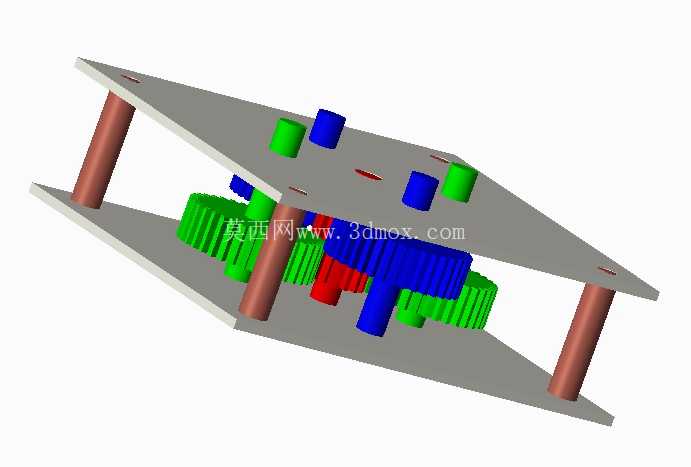

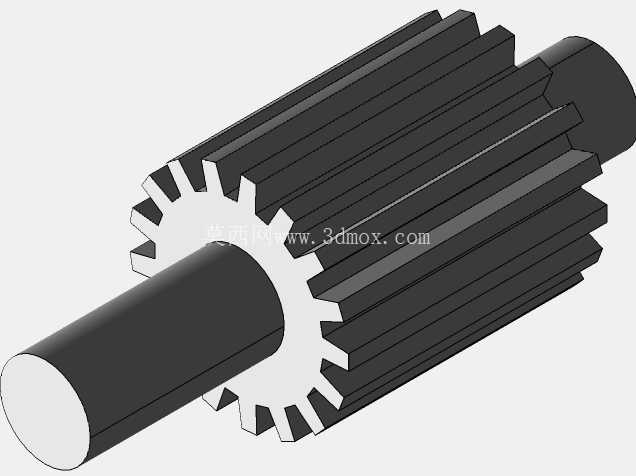

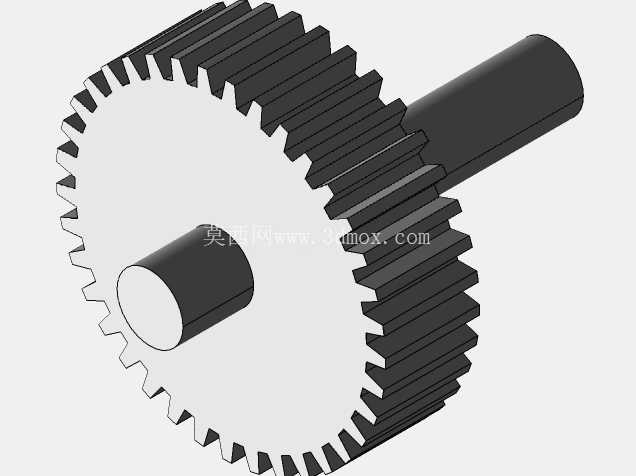

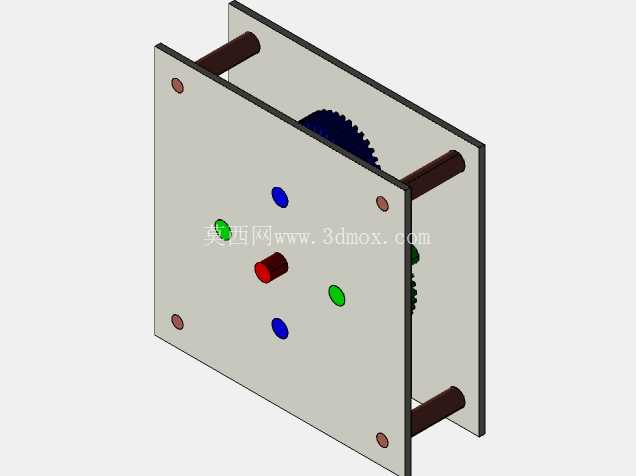

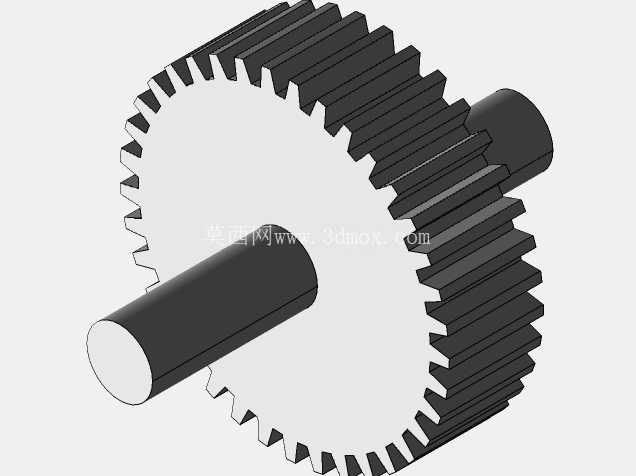

　　从结构布局来看，整套装置采用上下双层平行板作为承载基体，四根沿边角布置的导向立柱承担两层板的连接与导向作用，保证作业过程中上下板始终保持平行，不会出现偏斜卡滞。上层板作为操作输入端的承载面，预留了输入轴的安装位，下层板则根据作业对象的螺母分布位置，对应布置多个输出轴套，每个轴套的内孔可以根据待拆装螺母的规格更换适配衬套，覆盖不同规格的六角螺母作业需求。两层板之间的传动腔体内，布置了互相啮合的圆柱直齿轮组：中心位置的主动齿轮与输入轴固连，周边沿螺母分布圆周布置的从动齿轮分别与各输出轴套固连，所有从动齿轮同时与主动齿轮啮合，或者通过过渡齿轮实现传动衔接，保证输入扭矩输入时，所有输出轴套以相同转速、相同转向转动，实现各螺母的同步动作。

　　实际作业时，先将下层板的各个输出轴套对准待拆装的所有螺母，调整导向立柱的伸缩长度，让轴套完全套入螺母本体，保证啮合到位无松旷，之后在上层板的输入轴位置施加扭矩，可以配套手动扭矩扳手或者电动扭矩工具，转动输入轴的过程中，齿轮组将扭矩均匀分配到每个输出轴套，带动所有螺母同步转动。拆卸作业时，同步转动可以避免单颗螺母受力过大导致的螺栓变形，也能防止轮辋因为单侧受力出现卡滞翘起；拧紧作业时，只要控制输入扭矩的大小，配合齿轮组的等速传动特性，就能让每颗螺母获得一致的预紧力，不需要反复逐颗调整扭矩，大幅提升装配精度与作业效率。

　　设计过程中需要重点把控几个安装边界：首先是下层板输出轴套的中心距必须与待作业对象的螺母分布节圆完全匹配，误差控制在0.1mm以内，否则会出现轴套无法套入螺母、或者传动过程中别劲卡滞的问题；其次是齿轮组的啮合侧隙需要控制在合理范围，侧隙过大会导致传动回差大，各螺母转动角度不一致，影响预紧力均匀性，侧隙过小则会出现传动卡滞、磨损加快的问题；再者是导向立柱的滑动配合精度，需要保证上下板滑动过程中无偏摆，否则轴套会对螺母产生侧向力，损伤螺母棱角或者螺栓螺纹。另外，整套装置的外形尺寸需要适配作业空间，比如商用车轮维保场景下，装置的外轮廓不能超出轮辋的凹陷空间，避免与周边的制动部件、轮罩结构产生干涉，重量上也需要控制在单人可操作的范围，方便现场维保人员携带与使用。

　　不同于普通的单头拆装工具，这套同步作业结构不需要复杂的电控系统，纯机械传动的结构可靠性更高，适合车间、户外维保等复杂作业环境，不需要外接电源或者气源就能完成作业。针对不同的作业对象，只需要更换下层板的输出轴套、调整齿轮组的分布位置，就能适配不同节圆直径、不同螺母数量的拆装需求，比如法兰盘连接、电机端盖装配、轮毂轴承锁紧等多螺母同步作业场景，都可以基于这套核心传动逻辑做适配改型。在结构强度校核上，齿轮模数根据最大输出扭矩选择，保证在额定拧紧扭矩下轮齿不会出现弯曲疲劳失效，导向立柱采用高强度合金钢材质，表面做硬化处理，提升滑动耐磨性能，上下承载板采用轻质高强度铝合金材质，在保证结构刚性的前提下降低整体重量，提升操作便携性。作业过程中，操作人员只需要单次对准、单次施加扭矩，就能完成所有螺母的拆装动作，相比传统逐颗作业的模式，作业效率可以提升60%以上，同时预紧力一致性远高于人工逐颗拧紧的效果，能有效降低因为连接副预紧力不均导致的设备故障风险。
