法兰接口多通路流体控制连接阀体结构

　　在工业流体输送管网、工艺介质循环系统的搭建过程中，不同通径管路的转向、分流、对接一直是管路布局里需要重点考量的环节，这类带法兰接口的多通路连接结构，正是为解决复杂管路交汇点的连接可靠性、介质流向切换需求而设计的。从实际应用场景来看，这类结构常出现在化工介质输送管线、冷却水循环系统、低压气动控制回路中，承担着不同方向管路的汇流、分流以及介质通断控制的衔接作用，相比传统的多管件拼接方案，一体化的阀体结构能减少管路连接点的数量，降低密封失效的潜在风险。

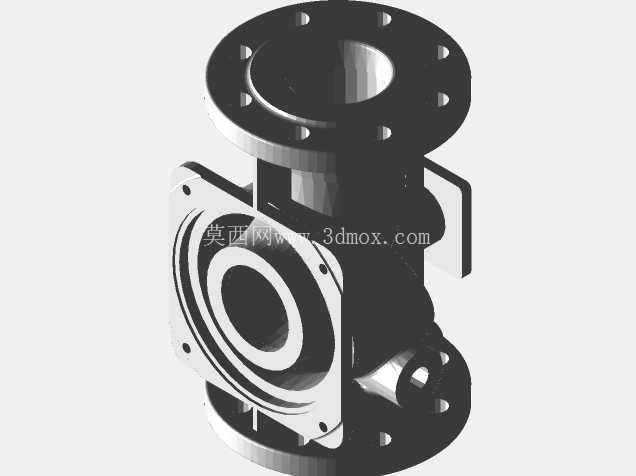

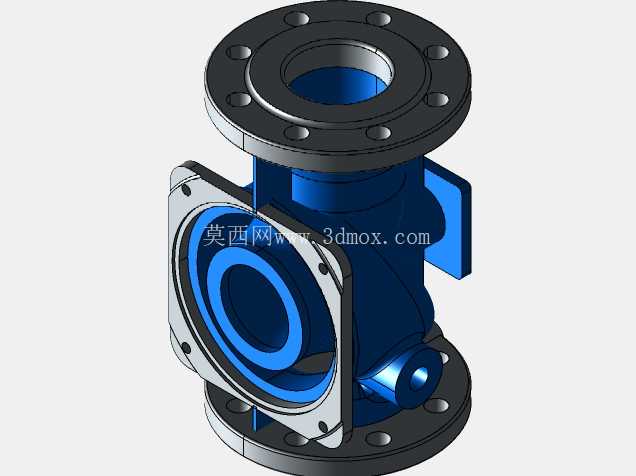

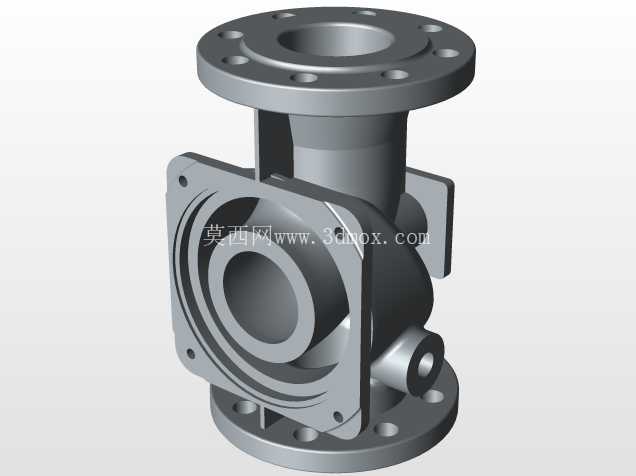

　　从结构设计思路来看，主体采用上下贯通的法兰对接端作为主通路，主通路通径匹配常规工业管路的法兰连接标准，法兰端面均匀分布6个螺栓安装孔，孔位的节圆直径、孔径尺寸严格遵循对应压力等级的法兰规范，安装时可直接与同规格的管路法兰配对，通过螺栓预紧力配合密封垫片实现端面密封，能承受对应压力等级下的介质冲击，避免连接位置出现渗漏。侧面设置的方形法兰安装接口，是为了适配不同类型的控制元件加装需求，不管是加装手动换向组件、气动控制头还是流量检测模块，都可以通过这个方形法兰面直接固定，不需要额外加工转接板，方形法兰的四个角预留了螺栓沉孔，安装后螺栓头不会突出法兰平面，不会和周边的管路支架、防护结构产生干涉。

　　阀体侧面的斜向接口属于辅助通路，主要用于支路介质引出、压力检测元件安装或者排污排空使用，接口位置的设计避开了主通路的介质流道核心区，不会对主通路的介质流动造成明显的扰流影响，同时斜向的角度设计也方便现场操作人员连接外接管路、安装检测仪表，不需要在狭窄的安装空间里弯折管路。阀体侧面的两个金属挂耳结构，是为了方便阀体的吊装运输以及现场安装时的临时固定，在大通径规格的阀体上，这类挂耳能配合吊装螺栓完成阀体的就位调整，避免安装过程中阀体磕碰密封端面。

　　从安装边界尺寸来看，阀体整体的轴向高度控制在常规管路安装的预留空间范围内，上下法兰的外圆尺寸和同压力等级的标准法兰保持一致，侧面方形法兰的突出长度不会超出主法兰的外圆投影范围，在并排布置的管路组里安装时，不会和相邻的阀体产生空间干涉。阀体内部的流道采用圆弧过渡设计，没有直角转折的结构，能减少介质在流道内的压损，同时避免介质中的固体杂质在转折位置沉积，长期使用也不会出现流道堵塞的问题。流道内壁的加工粗糙度控制在适配流体输送的范围内，对于输送洁净介质的场景，还可以根据需求做内壁抛光处理，满足不同行业的使用要求。

　　在结构强度设计上，阀体的壁厚根据对应公称压力的要求做了冗余设计，法兰和阀体主体的连接位置做了圆角过渡，避免应力集中导致的阀体开裂，在承受管路热胀冷缩产生的轴向力、介质水锤冲击时，结构能保持足够的强度，不会出现变形损坏。不同接口之间的壁厚均匀，铸造或者机加工过程中不会出现壁厚偏差过大的问题，能保证批量生产时的产品一致性。安装时需要注意，法兰对接面的密封垫片要居中放置，螺栓要按照对角顺序逐步拧紧，避免法兰面受力不均导致的密封失效，侧面加装控制元件时，要保证结合面的密封件安装到位，避免外接元件位置出现渗漏。这类结构在实际使用中，可根据输送介质的特性选择对应的材质，比如输送腐蚀性介质时采用不锈钢材质，输送普通水、气介质时采用碳钢材质，适配不同的工况使用需求。
