RadiconDU12传动齿轮箱壳体结构设计

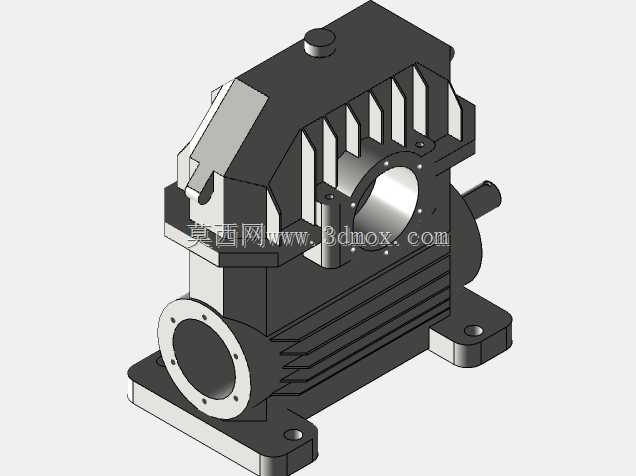

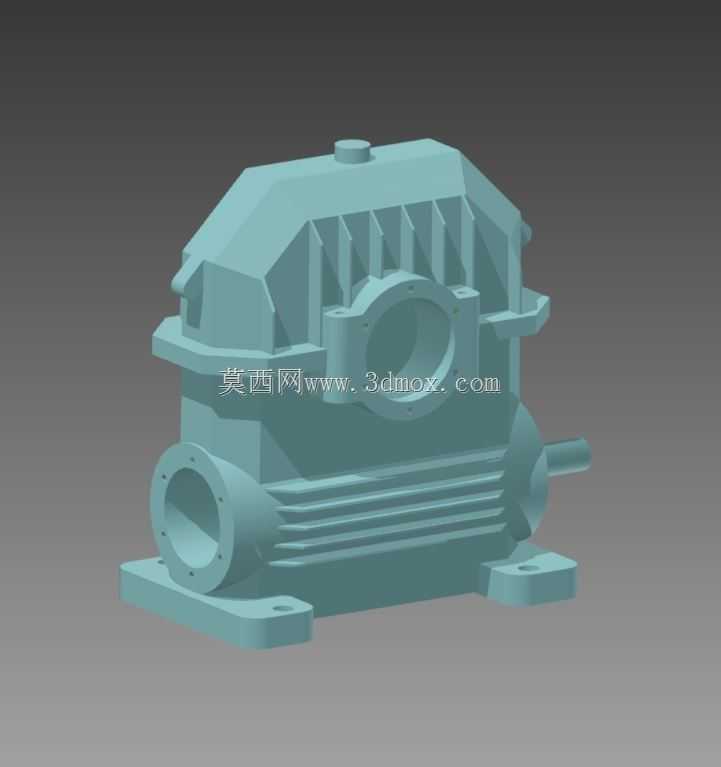

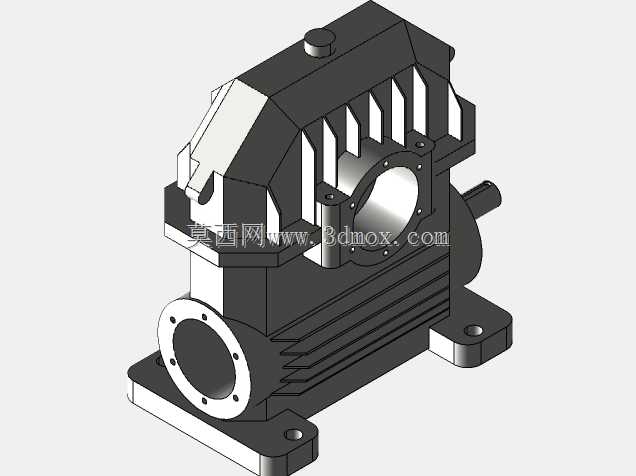

　　这款传动箱体是工业齿轮减速单元的核心承载构件，主要适配中小功率的动力传输场景，常见于输送线驱动、轻工生产设备传动、小型工程机械动力匹配等工况，承担着容纳内部齿轮副、支撑传动轴系、密封润滑腔体、隔绝外部杂质的核心作用，是保障齿轮传动系统稳定运行的基础结构件。从结构设计逻辑来看，整个壳体采用剖分式？不，不对，看模型是整体式的铸造壳体结构，主体采用带加强筋的腔体设计，上部的弧形腔体对应内部大直径齿轮的安装空间，侧壁的横向散热筋既可以提升壳体的结构刚性，避免传动过程中箱体受齿轮啮合反力产生形变，同时能增大散热面积，将齿轮啮合、轴承运转产生的热量快速传导到外部空气中，维持箱体内润滑油的工作温度在合理区间。

　　输入输出端的法兰接口采用带螺栓孔的凸台结构，凸台厚度经过受力校核，能够承担轴系传递的径向载荷与轴向载荷，避免接口处出现应力集中导致的开裂问题；底部的安装底座采用带安装孔的支脚结构，支脚与腔体主体做了大圆角过渡，分散安装紧固时的压应力，同时预留了足够的安装平面度加工余量，保障箱体安装后与安装基面的贴合度，减少运转过程中的振动传递。在设计细节上，箱体的轴承安装位做了同轴度公差预留的结构凸台，方便后续机加工时保证输入轴、中间轴、输出轴的轴承孔位同轴度与平行度，避免因为孔位偏差导致齿轮啮合偏载、轴承早期磨损的问题；腔体内部预留了润滑油道的布置空间，同时在腔体下部设置了存油区的结构余量，保障齿轮运转时能够带起足够的润滑油实现飞溅润滑，覆盖所有啮合齿面与轴承滚动体。

　　安装边界方面，底部两个安装支脚的孔位间距按照通用工业减速箱的安装尺寸规范设计，能够直接适配多数常规设备的安装基座，不需要额外做转接支架；输入输出轴的法兰端面到箱体中心的距离预留了密封件、端盖的安装空间，能够兼容标准规格的油封、轴承端盖配件，降低后期运维的配件替换成本。从实际工况适配角度，这款壳体的壁厚设计兼顾了轻量化与结构强度，既不会因为壁厚过大导致整机重量冗余、增加安装负载，也不会因为壁厚不足导致运转过程中出现腔体共振、密封面渗漏油的问题；外部的所有棱角都做了铸造圆角处理，既符合铸造工艺的脱模要求，减少铸造缺陷的产生，也能避免安装运维过程中尖锐棱角造成的磕碰损伤。

　　在结构受力的考量上，齿轮啮合产生的径向力会通过轴承传递到箱体的轴承座凸台位置，设计时在轴承座与腔体侧壁之间增加了斜向加强筋，将受力直接传导到底部安装支脚，避免侧壁长期受交变载荷产生疲劳裂纹；顶部的小凸台结构用于安装透气塞，平衡箱体内外的气压差，避免长时间运转后箱体内温度升高、气压增大导致润滑油从密封缝隙处渗漏。整个壳体的外形设计完全服务于功能需求，没有多余的装饰性结构，所有外部结构要么承担受力传导作用，要么服务于散热、安装、密封的实际功能，是典型的工业传动部件务实设计思路，对于同类型中小功率减速箱的壳体设计有较强的参考价值，建模过程中完整还原了铸造拔模斜度、圆角过渡、安装凸台、加强筋等细节结构，能够直接用于结构校核、装配干涉检查、工程图导出等设计环节。
