工业级N20闭式齿轮变速箱结构设计

　　这款闭式齿轮变速箱主要面向固定工业传动场景设计，常见于化工生产线物料输送、农用加工设备动力传递、中小型工业机组转速匹配等工况，核心作用是在原动机与工作机之间完成转速降低、扭矩放大的动力匹配，解决原动机输出转速过高、扭矩不足无法直接驱动负载的问题。从结构设计逻辑来看，整体采用剖分式灰铸铁箱体，上下箱体通过沿轴承孔轴线的结合面拼接，结合面处加工有定位销孔与螺栓连接位，装配时先完成齿轮、轴系组件的预装合箱，再通过定位销保证上下箱体轴承孔的同轴度，最后拧紧连接螺栓完成箱体密封，这种结构既方便内部传动件的装配检修，也能保证箱体整体刚性，承受齿轮啮合产生的径向与轴向载荷。

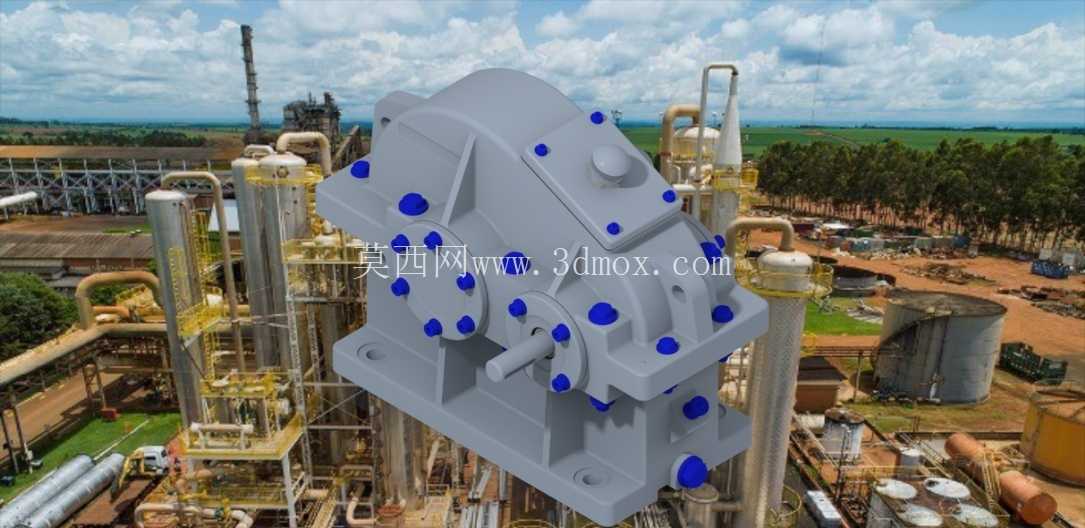

　　箱体外侧分布的蓝色端盖为轴承密封端盖，分别对应每根传动轴的轴承安装位，端盖与箱体之间加装密封垫片，既可以防止箱体内部润滑油泄漏，也能阻挡外部粉尘、水汽进入箱体内部破坏润滑环境，适配多粉尘、有一定腐蚀性的工业厂区作业环境。输入轴从箱体侧部伸出，轴端加工有标准键槽，可通过联轴器与电动机输出轴直连，也可加装带轮、链轮通过挠性传动连接动力源；输出轴从箱体另一侧伸出，轴伸尺寸按照通用工业传动接口设计，可直接连接联轴器、链轮、齿轮等传动件，匹配不同负载的安装需求。

　　内部传动采用多级圆柱斜齿轮啮合传动，齿轮参数经过载荷校核，齿面接触强度与齿根弯曲强度均满足额定功率下的长期运行要求，齿轮与轴之间采用平键连接传递扭矩，轴系支撑采用深沟球轴承与角接触球轴承组合的形式，分别承受径向载荷与齿轮啮合产生的轴向力，轴承安装位预留有润滑通道，箱体下部的油池可通过齿轮转动带油实现飞溅润滑，无需额外配置润滑泵，简化日常维护流程。安装边界方面，箱体底部设计有一体式安装底座，底座上加工有四个对称分布的安装螺栓孔，孔位间距按照通用工业设备安装机架的标准尺寸设计，安装时可直接通过螺栓固定在设备机架或混凝土基础上，底座与安装面之间可加装减震垫片，降低齿轮啮合产生的振动传递。

　　箱体顶部设计有透气帽安装位，可平衡箱体内外气压，避免长时间运行后箱体内温度升高、气压增大导致润滑油从密封位渗漏；箱体下部设计有油位观察孔与放油螺塞，可随时观察箱内润滑油液位，换油时直接拧开放油螺塞即可排空旧油，日常维护操作无需拆解箱体。在实际选型应用中，这款变速箱可匹配额定功率范围内的四级、六级异步电动机，根据不同的传动比需求适配不同转速的工作负载，比如输送线辊筒驱动、搅拌装置动力输入、小型提升机传动等场景，箱体的密封结构可适应室外露天安装、厂区多粉尘环境下的长期运行，剖分式结构也方便现场运维人员快速更换易损件，无需整体拆解设备连接管线。建模过程中对所有配合面的尺寸公差、形位公差都做了对应标注，轴承孔的同轴度、结合面的平面度都按照机械加工的精度要求设定，齿轮的齿形参数、啮合侧隙也符合通用齿轮箱的设计规范，可直接用于结构校核、装配模拟以及后续的工程图输出，为实际生产加工提供完整的三维结构参考。
