带凸颈多耳式管道连接法兰结构

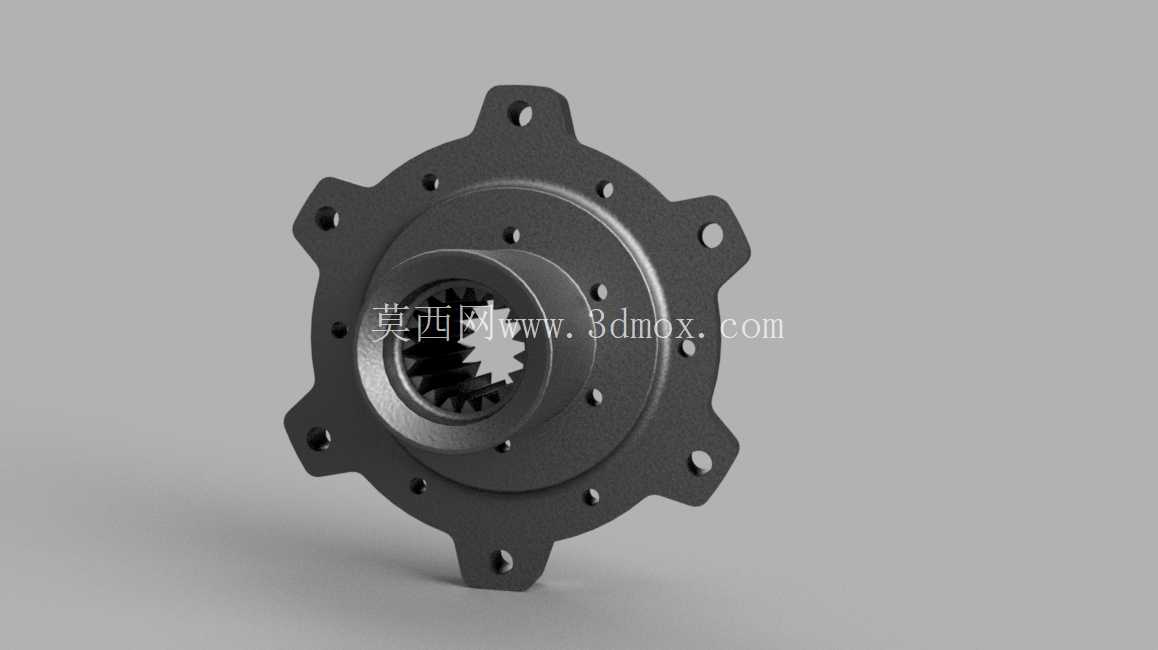

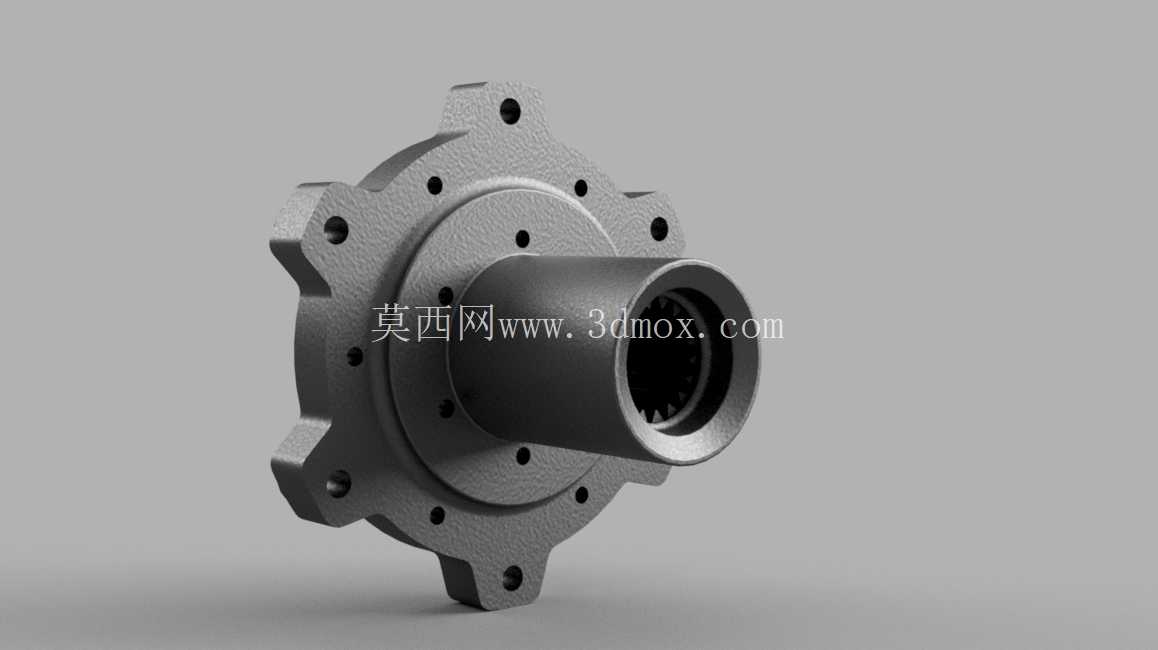

　　在工业管路系统的搭建与运维场景中，这类带凸颈的多安装耳法兰是实现不同管路段、管路与终端设备可靠对接的核心连接件，常应用在化工流体输送、市政给排水、泵站管路装配、工业设备进出液口对接等工况中，承担着介质密封、载荷传递、部件定位的多重作用。从结构设计逻辑来看，该法兰采用一体化铸造成型后机加工的工艺路线，主体分为法兰盘基体与轴向凸颈两个核心部分，法兰盘外缘设置多组均匀分布的带孔安装耳，相比整圆式法兰盘，这种耳式结构能在保证连接强度的前提下有效降低整体重量，减少材料占用，同时安装耳的突出结构也能让螺栓对位操作更便捷，尤其适合安装空间局促、操作面受限的管路布设场景。

　　法兰盘端面上环绕中心轴均匀排布多组螺栓通孔，孔位的位置度公差严格控制在±0.1mm范围内，保证对接时两组法兰的孔位能够完全重合，避免螺栓强行穿入带来的附加装配应力，所有安装孔的端面都做了锪平处理，确保螺栓垫片能够完全贴合密封面，不会因为接触面存在斜度导致密封失效。轴向延伸的凸颈部分采用等壁厚设计，内壁做了光滑过渡处理，能够减少管路内流体经过连接位置时的紊流产生，降低管路输送过程中的压损，凸颈的外圆与法兰盘基体的衔接位置设置了R3的过渡圆角，避免直角结构带来的应力集中问题，在管路承受轴向冲击载荷、压力波动时，过渡位置不会因为应力突变产生开裂失效。

　　从安装边界尺寸来看，法兰盘的最大外缘由各安装耳的外端面构成，安装时需要预留至少两倍螺栓直径的操作空间，方便使用扭矩扳手完成螺栓的对称紧固作业；凸颈的轴向长度根据适配的管路壁厚设计，能够插入对接管路的内部或者外套在管路端部，根据连接形式的不同可以选择焊接、卡压或者螺纹配合的方式完成与管路的预固定，再通过法兰端的螺栓组完成最终的对接锁紧。密封面采用突面结构，适配非金属平垫片、缠绕式垫片等多种常用密封件，能够承受1.6MPa级别的管路工作压力，满足常规工业流体输送的压力等级要求。在实际选型应用中，需要注意对接法兰的密封面形式、螺栓孔中心距必须与该法兰完全匹配，安装时要按照对角顺序逐步拧紧螺栓，保证垫片受力均匀，避免出现局部预紧力不足导致的介质泄漏问题。这类法兰的结构设计充分考虑了现场安装的实操性，多耳式的外缘结构让安装人员在狭窄的设备舱、管路井内作业时，不需要调整整个法兰的圆周位置就能快速对准螺栓孔，相比传统整圆法兰能缩短近三成的安装对位时间，同时轻量化的结构也降低了高空管路布设时的吊装难度，减少安装过程中的安全隐患。

　　凸颈部分的长度设计兼顾了连接强度与管路对接的便利性，既不会因为凸颈过短导致管路与法兰的连接焊缝距离密封面过近，焊接热量损伤密封面平整度，也不会因为凸颈过长导致整体结构冗余，增加不必要的材料成本。法兰盘上的所有棱边都做了倒钝处理，避免安装搬运过程中划伤操作人员，也能减少棱边位置的锈蚀堆积，延长部件的实际使用寿命。在泵站进出口的管路连接场景中，这类法兰还能抵消一部分泵体运行带来的管路振动，凸颈结构的刚性能够分散振动带来的交变应力，避免螺栓因为长期振动出现松动，提升整个管路系统的运行稳定性。
