螺旋轨道滚珠益智玩具结构设计

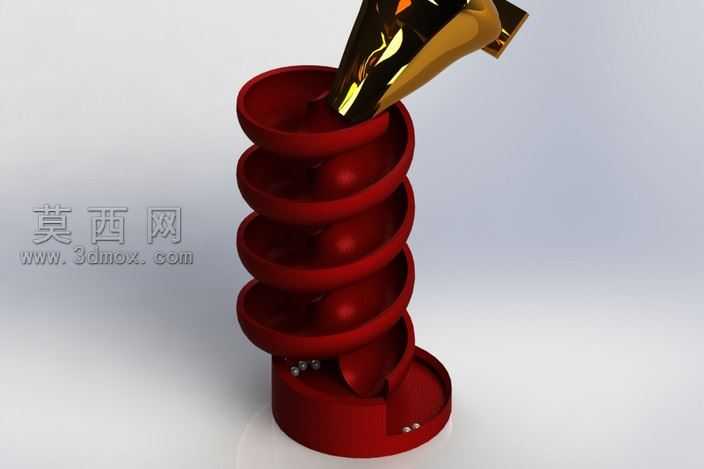

本作品为螺旋轨道滚珠趣味装置，整体采用SolidWorks完成全参数化三维建模，建模过程中优先以螺旋线作为轨道排布的核心基准，通过扫描特征生成连续平滑的螺旋槽道结构，每一圈轨道的衔接处都做了圆角过渡处理，避免滚珠运行时出现卡顿、跳脱的问题。装置主体分为顶部入料导槽、多层螺旋下滑轨道、底部承接底座三个核心部分，顶部入料导槽做了倾斜角度校准，确保滚珠进入轨道时具备初始滑行势能，每一层螺旋轨道的曲率半径经过反复调整，匹配标准小钢珠的直径尺寸，槽道深度设置为滚珠直径的三分之一，既可以约束滚珠的滑行路径，又能直观展示滚珠滚动的动态过程。渲染环节采用Keyshot完成材质与场景搭建，主体轨道部分赋予高饱和度的哑光红漆材质，模拟硬质塑料的细腻磨砂质感，入料导槽部分采用镀铬金属材质，搭配高反射率的环境贴图，呈现出光亮的金属镜面效果，滚珠采用抛光不锈钢材质，设置合适的粗糙度参数还原金属滚珠的真实反光特性。结构设计上，装置中心设置了圆柱形支撑立柱，所有螺旋轨道都与中心立柱做一体化布尔合并，保证整体结构的连接强度，底部承接盘做了浅围边设计，既可以收纳滑落到底部的滚珠，也能提升装置放置时的稳定性。设计思路围绕重力驱动的趣味动态效果展开，无需额外动力输入，仅依靠滚珠自身重力即可沿螺旋轨道持续盘旋下滑，在轨道最下层与底座衔接的位置，特意设计了微小的落差台阶，让滚珠滑落到底座时能产生轻微的弹跳效果，增强装置的互动趣味性，整体结构无多余冗余零件，所有曲面都做了连续性检查，不存在破面、重叠面等建模问题，可直接用于3D打印验证或者动态运动仿真分析，也可作为创意桌面摆件的结构参考。
