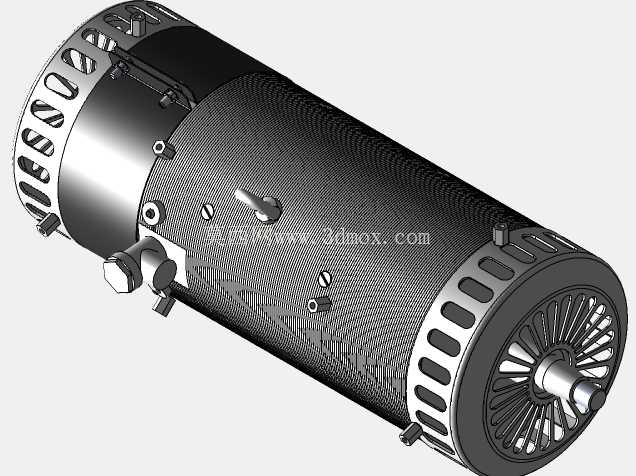

柴油发动机配套G731A发电机三维结构

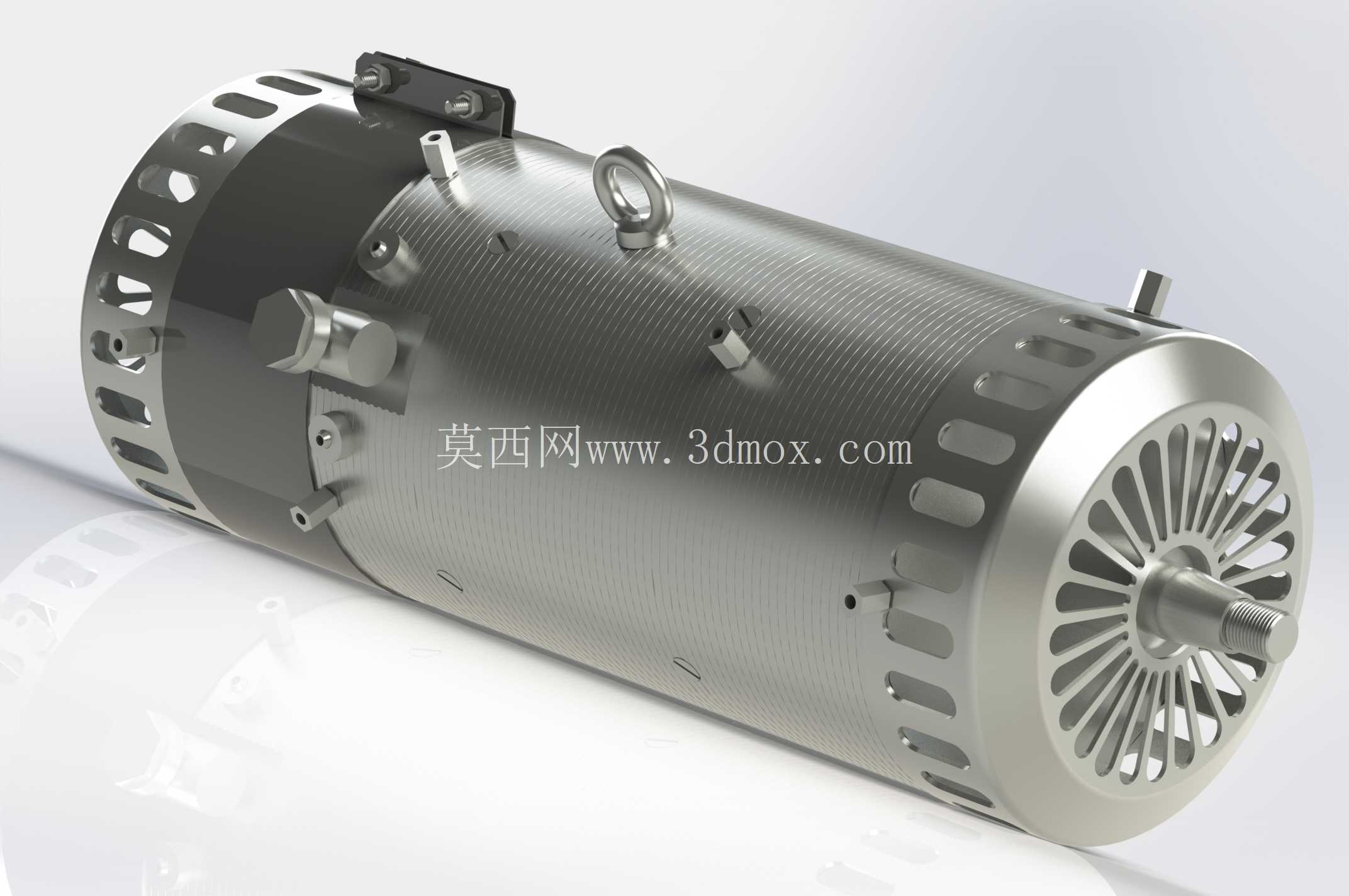

　　从实际功能特性来看，该发电机采用同轴直连的安装结构，输入端直接对接柴油发动机的动力输出端，省去了中间传动环节的功率损耗，传动效率可以维持在较高水平；机身外壳采用周向阵列的通风槽设计，配合输出端的一体式散热风叶，在转子高速运转时可以形成贯穿机身内部的冷却风道，直接带走定子绕组、励磁模块工作时产生的热量，避免持续高负载工况下出现绕组过热绝缘老化的问题。机身顶部设置的吊环结构，是针对大重量机电部件的装配需求设计的，在生产线总装、后期售后维护拆解时，可以直接通过吊具勾连吊环完成整机的吊装移位，不需要额外设计吊装工装，适配维修车间、野外作业现场的简易吊装条件。这款适配柴油发动机的发电机，核心应用场景集中在重型商用车、工程作业机械、固定式柴油发电机组的供电回路中，作为整车或机组的核心电能转换部件，承担着发动机运转过程中将曲轴输出的机械能转化为稳定电能的作用，既可以为车载电控系统、照明系统、作业执行机构提供持续电力供应，也能在配套机组场景下为外接用电负载输送额定功率的电能，部分适配场景下还会配合蓄电池组完成浮充供电，保障停机状态下的低压用电需求。

　　机身侧面布置的接线端子与固定安装座，分别对应电气接线与机身固定的需求，接线端的凸起结构可以预留足够的线束插拔操作空间，避免装配时线束与机身金属外壳出现剐蹭磨损绝缘层的问题；安装座的孔位按照柴油发动机飞轮壳的标准安装接口设计，装配时不需要额外加工转接板，直接对齐孔位穿入固定螺栓即可完成定位，能有效减少总装环节的工序时长。从设计思路层面还原这款发电机的结构时，首先要明确核心的尺寸边界：整机的轴向长度需要匹配对应柴油发动机飞轮壳端到输出端的安装间距，不能出现过长干涉发动机周边管路、过短无法对接动力输出轴的问题；机身的最大外径要预留出至少15mm的周边间隙，一方面避免发动机运转时的振动导致发电机与周边部件出现磕碰，另一方面也能保障冷却风道的进风效率，不会因为周边部件遮挡通风槽导致散热能力下降。

　　转子部分的建模需要重点关注动平衡相关的结构特征，包括转子铁芯的叠压对齐标记、散热风叶的叶片角度、输出轴端的螺纹连接结构，这些细节直接决定了发电机高速运转时的振动水平，如果建模时忽略了风叶的角度偏差，后续做运动仿真时会出现明显的径向振动量偏差，无法还原真实的运转状态。定子部分的绕组排布虽然在外观模型中不会完全展示内部细节，但外壳上的通风槽位置需要精准对应内部定子绕组的发热区域，确保冷却气流可以直接冲刷高温区域，这也是结构设计时散热方案验证的核心环节。

　　安装边界的确认还需要关注接线端的朝向，不同的柴油发动机安装姿态下，接线端需要避开排气管、燃油管路等高温部件，因此建模时保留了接线座的可调安装结构特征，可以根据实际安装场景调整接线方向，避免高温烘烤导致线束老化加速。输出端的轴伸结构采用标准的连接尺寸，配套对应的皮带轮或者联轴器时可以直接选用标准件，不需要定制加工连接部件，这也是这类通用配套发电机的设计共性，尽可能多的适配同功率段的不同型号柴油发动机，减少配套适配的成本。机身表面的纹理处理是实际产品中的散热增强结构，不是单纯的外观装饰，细密的周向纹理可以增加外壳的散热面积，同时在冷却气流流过时形成微湍流，提升热交换效率，建模时还原这部分细节，也能让后续的散热仿真结果更贴近真实测试数据。端盖部分的固定螺栓采用均匀圆周排布，确保端盖与机身的连接压力均匀，不会出现局部密封不严导致灰尘、水汽进入机身内部的问题，同时螺栓的沉头设计也避免了螺栓头突出外壳影响安装间隙。
