霍尼韦尔90度轭杆限位杠杆结构

　　这类带双滚轮的90度轭式杠杆，多配套在行程触发类的限位开关本体上使用，常见于工业输送线的工位到位检测、起重设备的行程限位触发、自动化产线的硬限位挡停触发场景，作为开关的外部受力执行部件，把外部机构的直线或摆动触碰动作，转化为开关内部触点的切换动作，相比直动式的顶杆结构，双滚轮的设计可以适配两个垂直方向的触发输入，不需要调整开关的安装朝向就能覆盖两个方向的到位检测需求，在紧凑安装的设备内部能减少开关的布置数量，节省安装空间。

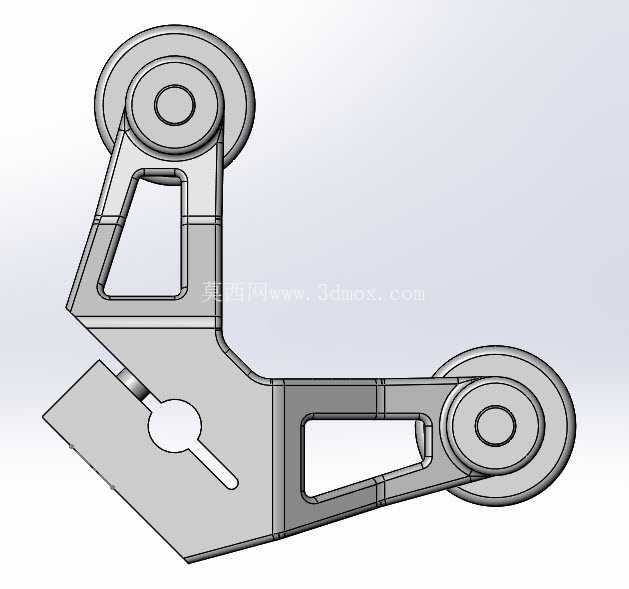

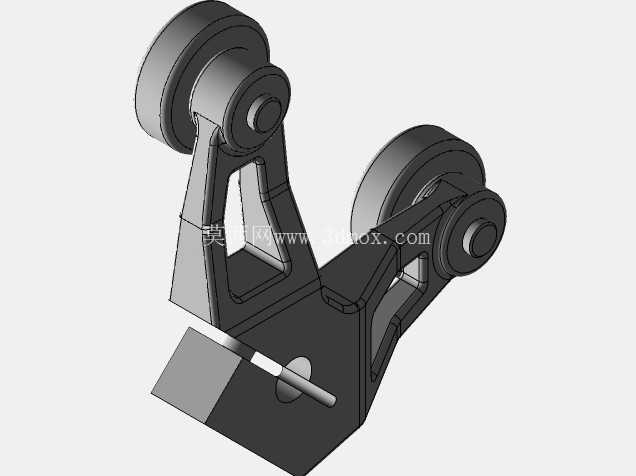

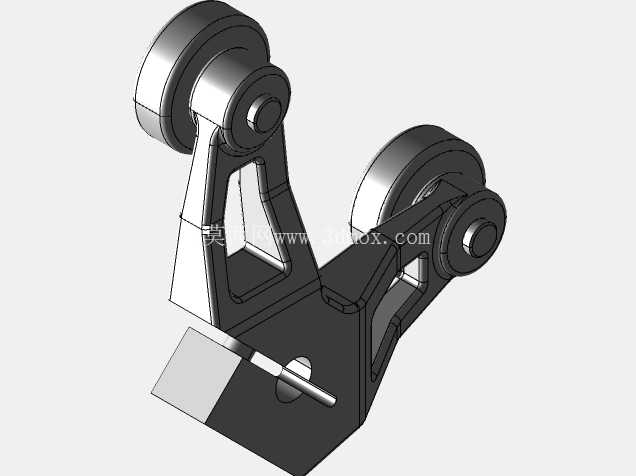

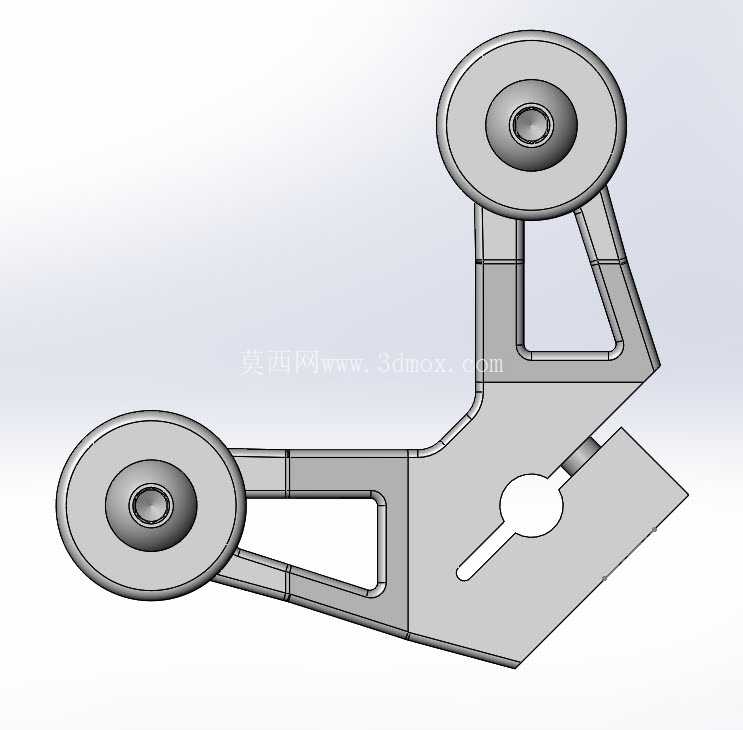

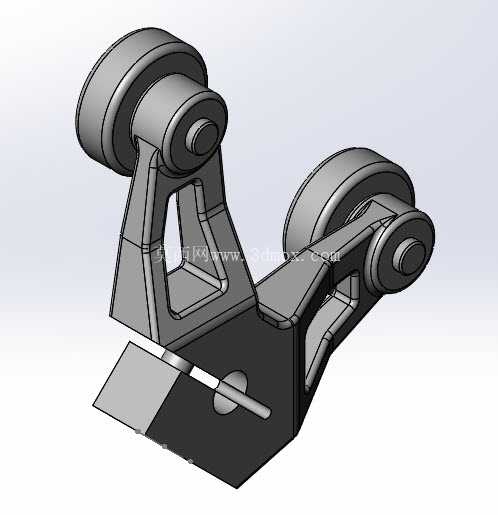

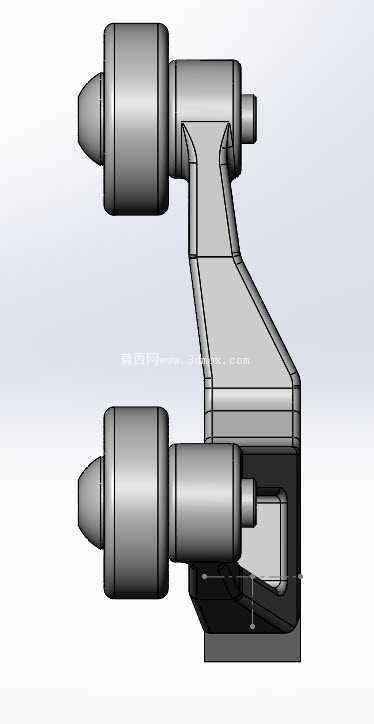

　　从结构设计逻辑来看，主体采用弯折式的一体支撑臂结构，两个滚轮分别布置在互相垂直的两个臂端，滚轮通过销轴与臂体铰接，滚轮自身可以绕销轴自由转动，当外部移动的机构件触碰滚轮时，滚轮的滚动接触能大幅降低触碰过程的滑动摩擦，减少长期往复触发带来的接触面磨损，延长部件的使用寿命，同时滚动接触也能降低触发过程的卡滞概率，避免因为摩擦阻力过大导致开关触发不及时或者触发不到位的问题。臂体的根部设计有与开关主轴配合的安装孔，通过贯穿的销轴与开关的转轴联动，当任意一个滚轮受到触碰力时，都会带动轭杆整体绕根部的转轴转动，进而驱动开关内部的触点机构完成通断切换。

　　臂体本身采用了带加强筋的镂空结构设计，在保证整体结构刚度的前提下，尽可能降低部件自身的重量，减少转动过程的惯量，让触发动作更灵敏，同时镂空结构也能减少注塑或者压铸加工过程的材料用量，降低制造成本，加强筋的布置沿着受力的传导路径设计，从滚轮安装位一直延伸到根部转轴位置，能有效承受触发过程的侧向冲击力，避免臂体在长期受冲击的工况下出现变形或者断裂。臂体上预留的定位凸台，是用来匹配开关本体上的限位槽，安装时可以快速定位轭杆的初始角度，保证两个滚轮的触发位置处于设计的行程范围内，避免安装错位导致的触发角度偏差。

　　在安装边界方面，这类轭杆的根部安装轴径与配套开关的转轴尺寸匹配，安装时只需要将轭杆的轴孔对准开关转轴，插入固定销即可完成装配，不需要额外的紧固件，拆装维护十分方便。两个滚轮的外圆突出臂体的尺寸经过匹配设计，保证触发时外部机构不需要过度靠近开关本体，预留足够的安全间隙，避免移动机构碰撞到开关外壳造成损坏。滚轮的宽度设计兼顾了不同方向触发的接触容错，即使外部触发件的位置存在小范围的安装偏差，也能可靠接触到滚轮完成触发，降低对配套机构的安装精度要求。轭杆的转动角度范围通过臂体与开关本体的机械限位进行约束，避免转动角度过大导致开关内部的触点机构过行程损坏，同时90度的臂体夹角设计，让两个方向的触发行程保持一致，两个方向的触发力参数也能保持统一，方便设备调试时的参数设置。

　　在实际工况适配中，这类轭杆结构可以适配不同的触发速度，低速移动的工位载具触碰时，滚轮的柔性接触不会产生过大的撞击噪音，高速移动的机构触发时，臂体的加强结构也能承受瞬时的冲击载荷，不会出现结构损坏。相比单滚轮的杠杆结构，这种90度轭式设计可以覆盖垂直布置的两个运动轴的限位需求，比如在XY十字滑台的限位场景中，只需要在两个轴的行程末端交汇位置安装一个带该轭杆的限位开关，就能同时实现X轴和Y轴的极限位置限位，大幅减少开关的布线和安装工作量，在小型自动化设备的紧凑腔体内，这种设计的空间优势尤为明显。同时滚轮采用耐磨的工程塑料材质，自身具备一定的自润滑特性，长期往复转动不需要额外加注润滑脂，维护成本低，也不会因为润滑脂溢出污染周边的生产环境，适配食品、医药等对洁净度有要求的生产场景。
