工业储水配套箱体带管路爬梯结构

　　该储水配套箱体结构，主要面向工业循环冷却系统、小型生产供水单元、设备配套储液场景使用，可作为独立储水单元集成在整套流体管路系统中，也可单独作为中转储液容器适配不同工况的流体暂存需求。从实际工程应用来看，这类箱体常配套在中小型生产车间的循环水系统、户外临时供水站点、小型换热机组的储水段，承担流体缓冲、液位稳定、介质暂存的核心作用，相比一体式焊接储液罐，该结构的外置管路设计更便于后期检修与管路改造，无需对箱体主体进行破坏性拆解即可完成阀门更换、管路疏通等维护操作。

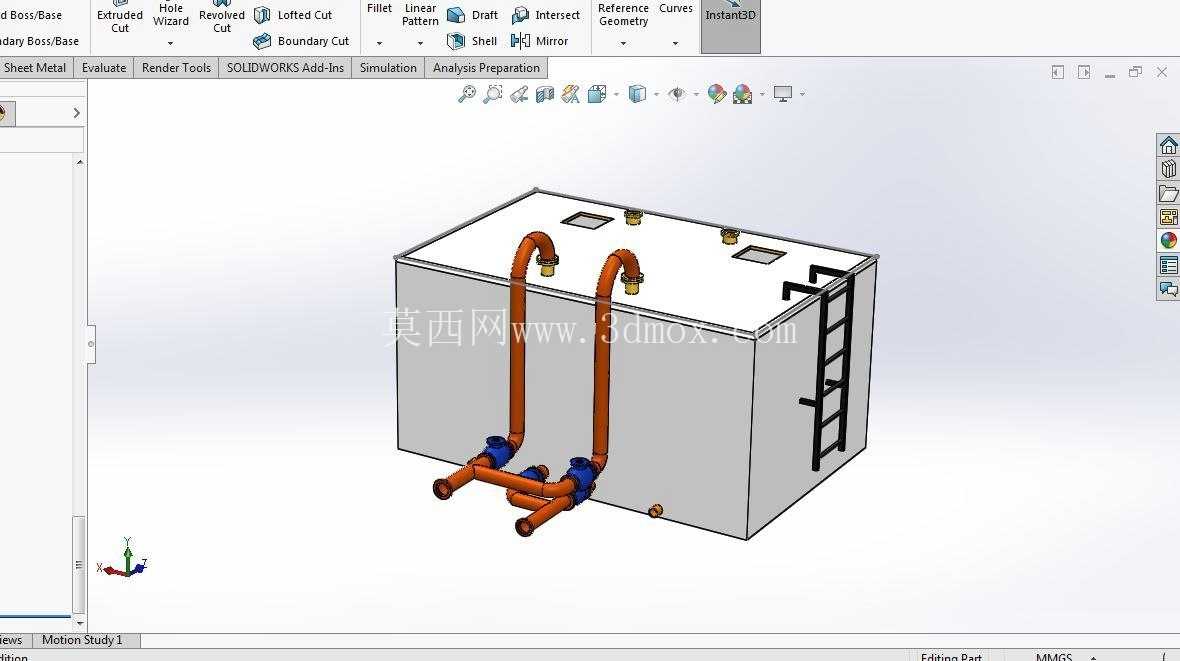

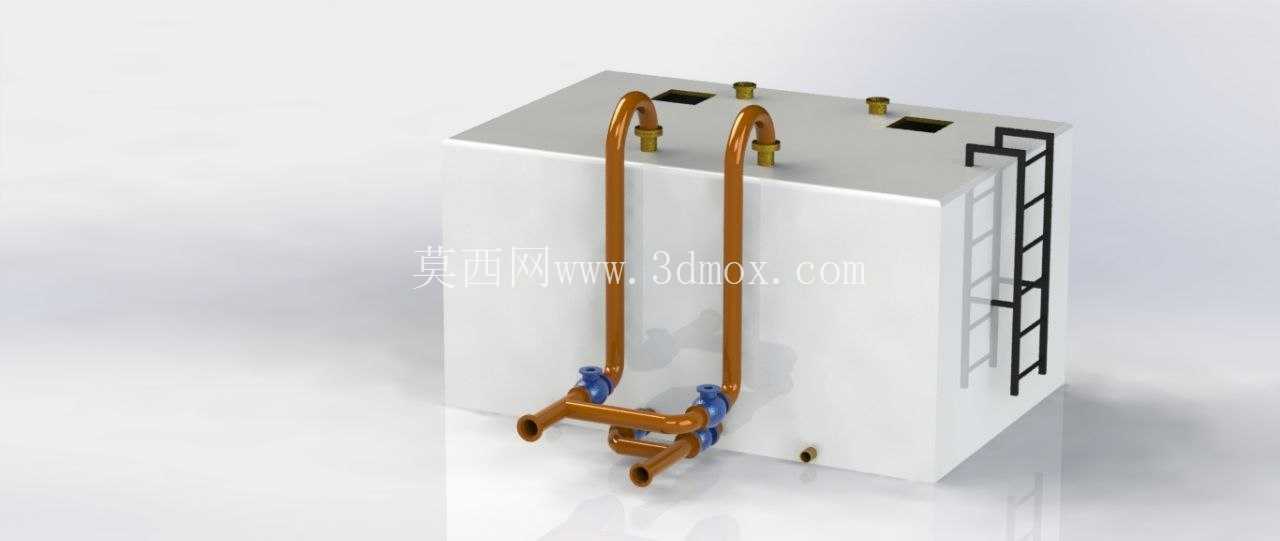

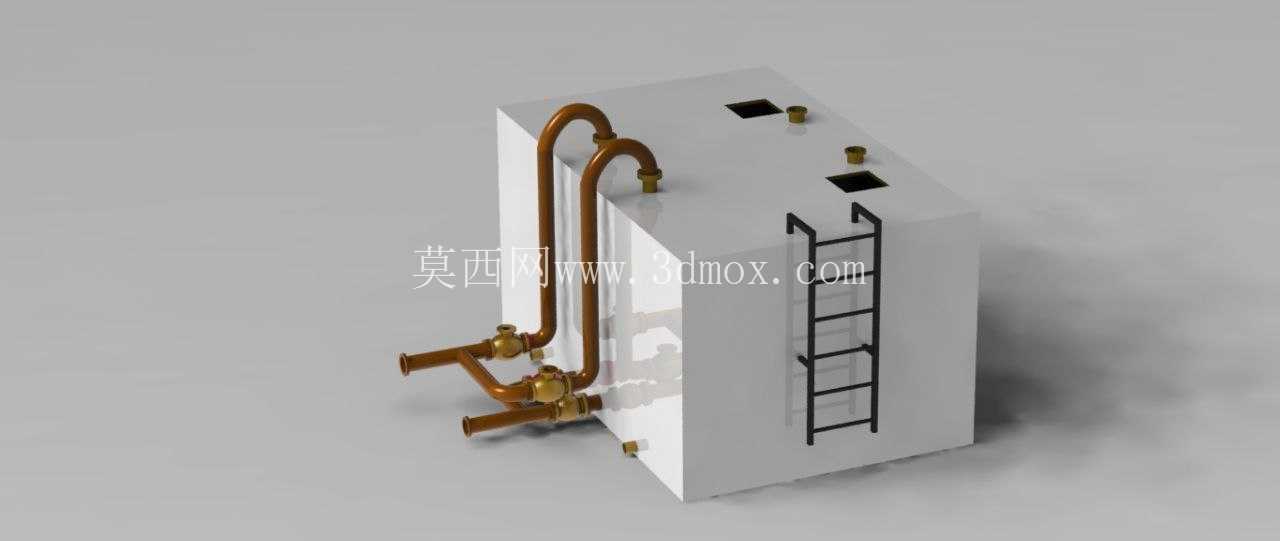

　　设计层面，箱体主体采用方正立方结构，最大化利用安装空间，在同等占地面积下获得更高的储液容积，箱体顶部预留的多个接口可分别适配进液、排气、液位检测元件的安装，侧面外置的铜质管路采用弯管成型工艺，减少管路接头数量，降低渗漏风险，管路与箱体连接处采用法兰式连接结构，配合密封件可满足常压储液工况的密封要求。外置的爬梯结构直接固定在箱体侧部，无需额外搭建检修平台，运维人员可通过爬梯抵达箱体顶部完成顶部阀门操作、液位计校准、内部清洁作业，爬梯的踏步间距按照人体工程学尺寸设置，侧部防护结构可避免运维人员作业时发生坠落风险。

　　从安装边界来看，该箱体的底部预留有排污接口，安装时需在底部预留不小于150mm的检修空间，便于排污管路的连接与后期排污操作；箱体侧部的管路向外延伸的最大尺寸需在安装时预留足够的操作空间，尤其是阀门操作位置需预留不小于300mm的手部操作空间，避免后期阀门开关操作受阻；顶部的接口位置需避开上方的管线桥架、结构梁等障碍物，保证顶部管路连接与元件安装的操作空间。箱体的壁厚设计可满足常压储液的强度要求，外置管路的管径匹配常规工业流体输送的流量需求，可根据实际输送介质的特性更换对应材质的密封件，适配清水、低浓度冷却液等多种中性流体的储放需求。

　　结构细节上，箱体的边角采用圆弧过渡处理，减少应力集中点，避免长期储液过程中边角位置因应力集中出现开裂渗漏；外置管路的固定支架直接与箱体侧壁焊接固定，保证管路运行过程中的稳定性，避免流体输送过程中管路振动导致的接头松动；爬梯与箱体的连接点采用多点焊接固定，可承受常规运维人员的作业载荷，爬梯底部与地面预留少量间隙，避免箱体沉降导致爬梯受力变形。在实际选型适配时，可根据现场的储液容积需求调整箱体的长宽高尺寸，对应的管路通径、爬梯高度也可同步进行参数调整，顶部的接口数量与位置也可根据实际的管路走向进行定制化调整，满足不同集成场景的安装需求。
