户外预装式箱式变压器室结构设计

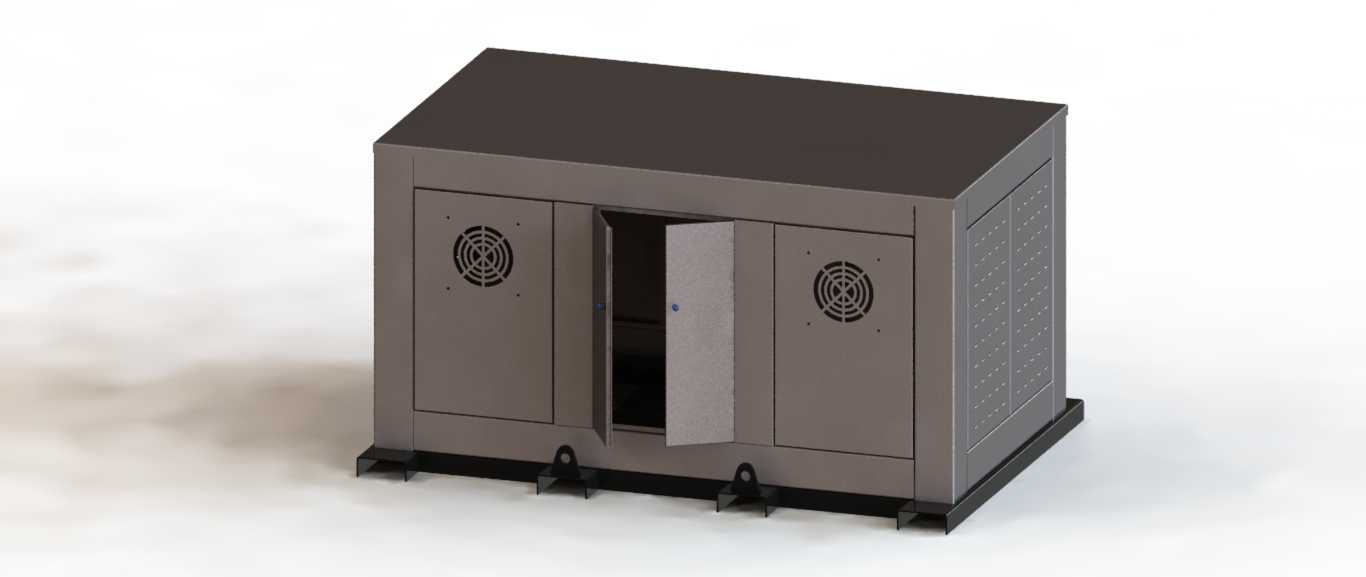

　　在城乡配电网改造、工商业园区供电、临时施工用电等场景中，预装式变压器室是替代传统土建配电房的核心集成载体，其结构设计直接决定内部电气设备的运行稳定性、运维便捷性与户外环境耐受能力。该款变压器室采用一体化预装式结构思路，整体为长方体落地式布局，底部设置通长型钢安装底座，底座预留对应进出线电缆的穿接空位与设备固定安装孔位，安装时可直接与现场预制的混凝土基础预埋件对接，无需额外现场砌筑围护结构，大幅缩短配电设施的部署周期。

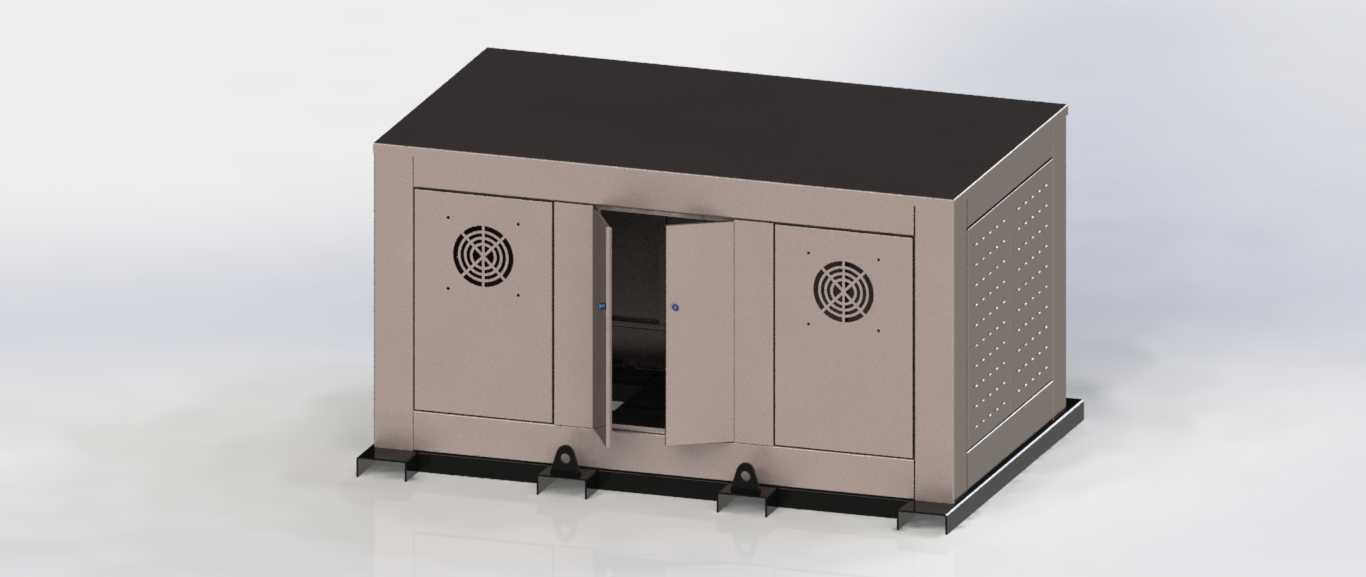

　　柜体主体采用钣金折弯拼接成型，外壳板材做户外耐候表面处理，可抵御长期日晒雨淋、温差变化带来的腐蚀与形变，顶部采用带微坡度的平顶设计，既避免顶部积水渗漏，又不会因坡度过大增加整体高度、影响运输与现场吊装限界。正面设置对开式检修门，门体加装密封胶条与锁具，关闭后可达到户外柜体要求的防护等级，防止雨水、粉尘、小动物进入柜体内部引发电气故障；门体开启角度可满足内部变压器、低压柜、高压柜等设备的进出更换需求，运维人员无需进入柜体内部即可完成大部分常规巡检操作。

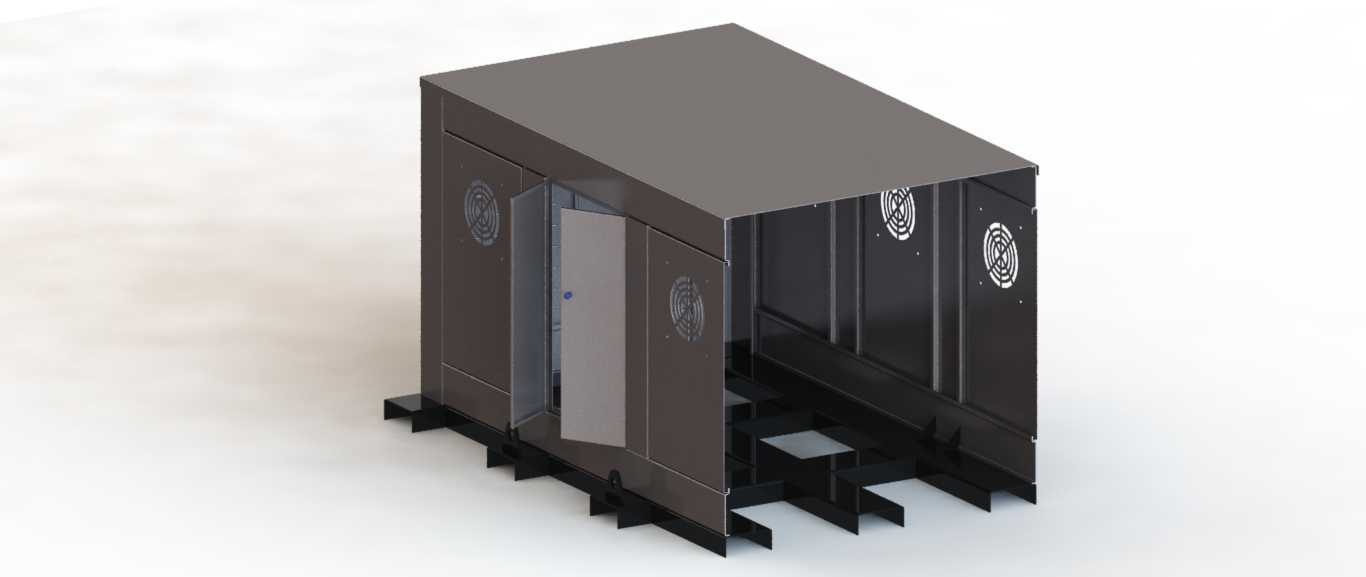

　　柜体两侧面板开设冲压成型的通风栅格，栅格内侧加装防尘防虫滤网，配合顶部预留的隐蔽式排风通道形成自然对流散热路径，无需额外加装强制排风设备即可满足常规容量变压器的散热需求，降低后期运行的能耗与故障点；栅格采用下沉式冲压结构，可避免雨水顺着通风口直接灌入柜体内部。柜体侧面预留接地端子安装位，现场安装时可直接与接地网可靠连接，满足电气设备的安全防护要求。

　　从安装边界来看，该结构整体尺寸适配常规10kV级容量预装式变电站的集成需求，柜体宽度方向预留足够的内部设备安装间距，满足高压侧、变压器舱、低压侧的分区布置要求，各分区之间设置金属隔板做安全隔离，避免不同电压等级区域之间的安全隐患；底座高度高于常规户外积水水位，可防止雨季地面积水倒灌进入柜体。整体结构在设计时兼顾了运输便利性，整体外形尺寸符合公路货运的限界要求，可整体组装完成后运输至现场直接吊装就位，也可拆分部件运输后在现场快速拼接，适配不同运输条件的项目场景。

　　在结构细节处理上，所有外露的拼接缝隙都做了防水折弯处理，门轴采用不锈钢材质防止长期户外使用锈蚀卡滞，柜体边角做圆弧过渡处理，避免运输、安装、运维过程中尖锐边角造成人员磕碰损伤；柜体表面预留设备标识、安全警示标识的粘贴位置，方便现场运维时的标识管理。不同于传统土建配电房的固定不可移动属性，该金属结构变压器室可在项目用电需求变更时整体吊装迁移，重复利用率更高，适配临时施工用电、产业园区分期建设等需要灵活调整配电点位的场景。
