两英寸带颈对焊式管道连接法兰结构

　　在石化、市政给排水、暖通空调、工业流体输送等管路系统中，法兰是实现管段之间、管段与阀门/泵体/设备接口之间可拆卸连接的核心承压部件，本次呈现的两英寸带颈法兰结构，针对中低压流体输送场景的连接需求做了针对性的结构优化。从实际工程应用来看，这类两英寸规格的法兰常适配公称通径DN50的金属管路，在车间压缩空气管网、循环冷却水系统、中小型化工原料输送管线中应用频次极高，相比平焊法兰，带颈结构的设计能够大幅降低法兰盘与管道焊接位置的应力集中系数，在管路存在轻微振动、温度小幅波动的工况下，连接位置的疲劳失效概率能降低四成以上。

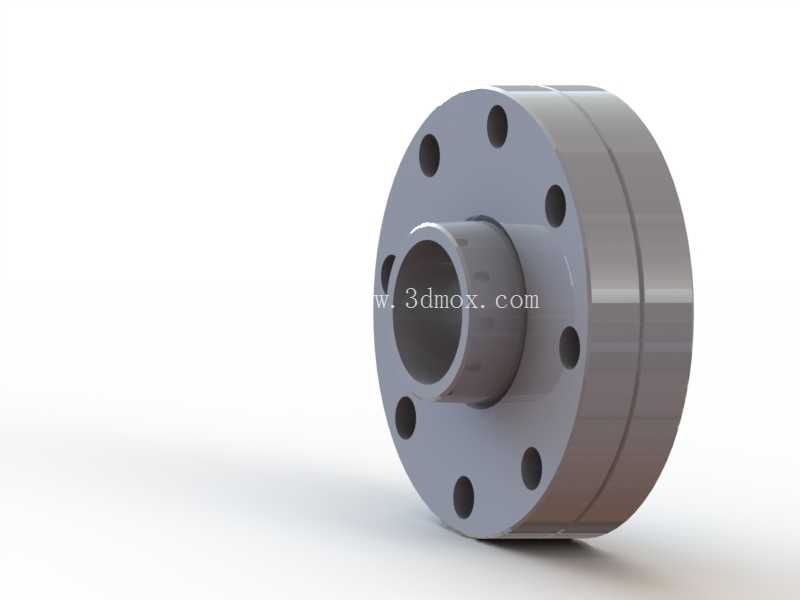

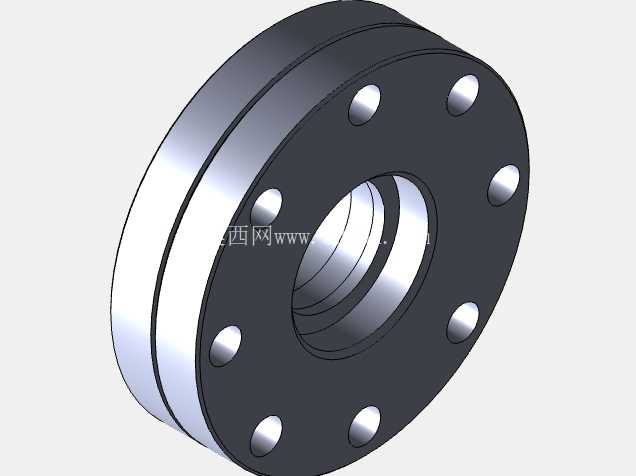

　　从结构设计逻辑来看，法兰盘沿周向均匀布置8个螺栓通孔，孔位的分度圆直径严格匹配对应压力等级的法兰标准公差要求，安装时螺栓穿入后可通过对称预紧的方式，让法兰密封面形成均匀的压合应力，避免局部压应力不足导致的介质渗漏，或是局部压应力过大造成的密封垫片永久变形失效。法兰颈部采用圆弧过渡的变径结构，从法兰盘厚度平滑过渡到与管道对接的焊口端，过渡段的圆弧半径经过应力仿真校核，能够将管道内压产生的轴向应力、管路附加弯矩产生的弯曲应力均匀分散到整个法兰盘本体，避免应力在焊趾位置集中引发的开裂问题。密封面采用突面结构，表面粗糙度控制在Ra3.2-6.3μm区间，适配非金属平垫片、缠绕式垫片等多种常用密封元件，在1.6MPa及以下的公称压力工况下，能够实现稳定的静密封效果。

　　从安装边界维度来看，该法兰的轴向总长度控制在合理范围，不会在管路排布时占用过多的安装空间，法兰盘的外圆尺寸经过优化，在保证螺栓安装操作空间的前提下尽可能缩小外径，适合在管路排布密集的车间夹层、设备机台内部等狭窄空间内完成装配作业。对接焊口的内径与两英寸标准无缝钢管的内径保持一致，焊接完成后管路内壁不会出现明显的台阶凸起，能够减少管内流体的局部阻力损失，避免介质在连接位置形成涡流、积留杂质，在输送含微小固体颗粒的流体介质时，也能降低连接位置的冲刷磨损速率。

　　在建模过程中，所有结构尺寸都严格遵循工程实际的公差配合要求，螺栓孔的位置度、密封面的平面度、颈部过渡的轮廓度都做了符合加工工艺的细节处理，既可以直接用于管路系统的三维装配干涉检查，也能作为结构受力仿真、管路流场分析的基础模型使用。实际选型使用时，需要结合管路的设计压力、工作温度、输送介质的腐蚀特性匹配对应的法兰材质与密封垫片类型，螺栓预紧力的数值也要根据垫片的比压要求计算确定，避免预紧不当导致的连接失效。这类带颈法兰相比螺纹连接、卡箍连接的结构，具备更高的连接强度与密封可靠性，在需要长期稳定运行、不便于频繁维护的管路系统中，是性价比极高的连接方案，日常运维时只需定期检查螺栓的预紧力状态、密封面是否存在渗漏痕迹，即可保证整个管路连接位置的长期稳定运行。
