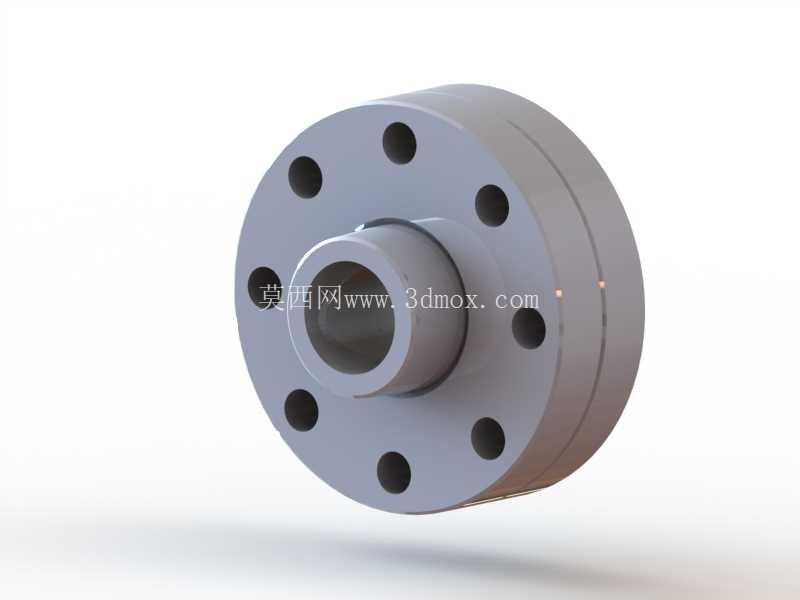

1.5英寸带颈凸面管道连接法兰结构

　　在化工流体输送、市政给排水、工业制程管路系统中，法兰是实现管段之间、管路与设备端口之间可拆卸刚性连接的核心通用部件，1.5英寸规格的法兰适配公称通径DN40的管路，是中小口径流体管路中应用频次极高的连接构件。这款带颈凸面法兰的设计，首先从连接可靠性出发，颈部的加高结构能够在法兰与管道焊接完成后，分散管路运行中产生的轴向应力与径向弯矩，避免平焊法兰在交变载荷、压力波动工况下容易出现的焊缝开裂问题，尤其适用于中低压工况下存在轻微振动的管路场景，比如车间压缩空气分支管路、循环冷却水系统、中小型液压站的油路连接等场景。

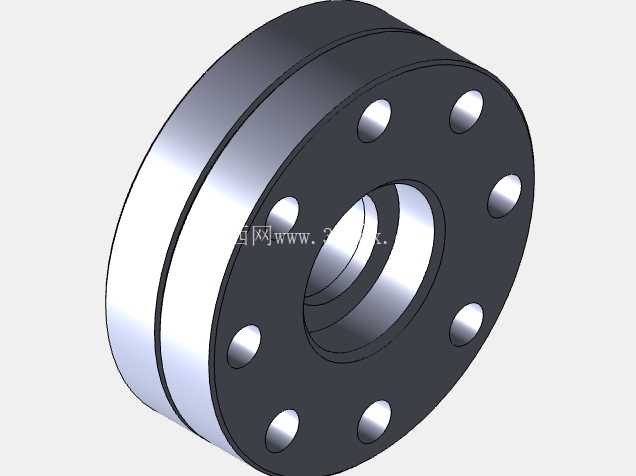

　　从安装边界来看，法兰盘上均匀分布的8个螺栓孔，孔位分度圆与螺栓孔径严格匹配对应压力等级的紧固件规格，安装时无需额外扩孔或调整孔位，凸面密封面的凸起高度与表面粗糙度控制在合理区间，配合非金属垫片或者金属缠绕垫片使用时，能够在螺栓预紧力作用下形成均匀的密封比压，有效阻断管路内流体的渗漏路径。设计过程中，首先确定了法兰的公称压力等级适配范围，颈部的过渡圆角做了圆弧处理，避免应力集中导致的结构失效，法兰盘的厚度经过刚度校核，在螺栓拧紧过程中不会出现盘面翘曲变形，保证整个密封面的压力分布均匀。

　　实际应用中，这类法兰常被用在泵阀进出口与管路的连接位置，因为泵阀设备的端口通常自带标准法兰接口，同规格的法兰可以直接配对安装，后期设备检修时只需拆卸螺栓即可完成部件更换，无需切割管段，大幅降低运维的工作量。在三维建模过程中，法兰的同轴度是核心控制指标，中心通孔的轴线与法兰盘端面、颈部外圆的轴线必须保持重合，否则安装后会出现管路错位，产生额外的安装应力，长期运行会导致密封失效甚至结构断裂。螺栓孔的位置度公差也做了严格控制，保证配对法兰的孔位能够完全对齐，避免出现螺栓强行穿入导致的预紧力不均问题。密封面的凸台结构做了边缘倒角处理，一方面避免安装时垫片被凸台边缘割损，另一方面也能在安装时对垫片起到自动对中的作用，减少现场安装的调整时间。

　　从实际使用场景来看，这款法兰不仅适用于水、油等常规流体管路，在适配耐腐蚀垫片的前提下，也可用于弱腐蚀性化工介质的管路连接，适用温度范围覆盖常规工业环境的-20℃到200℃区间，能够满足绝大多数中小口径工业管路的连接需求。在管路布局设计时，采用这类标准法兰可以大幅减少非标连接件的设计工作量，所有连接尺寸遵循通用管路标准，采购、加工、安装环节都有成熟的供应链支撑，能够有效缩短项目的实施周期。建模时对法兰的各个过渡位置都做了符合加工工艺的处理，比如颈部与管道连接的焊接端预留了合适的坡口角度，方便现场焊接作业时焊透，保证焊缝的连接强度；法兰盘的外圆边缘做了小倒角，去除加工毛刺，避免安装过程中划伤操作人员。这类带颈法兰相比平焊法兰，虽然整体重量略有增加，但在抗疲劳性能、密封可靠性上的提升十分明显，在一些需要长期稳定运行、不便于频繁维护的管路场景中，综合使用成本反而更低。在设备选型配套时，需要注意法兰的密封面形式要与配对法兰、所选垫片的形式匹配，凸面法兰不能与凹凸面、榫槽面法兰直接配对安装，否则无法形成有效密封；螺栓的长度选择要根据法兰厚度、垫片厚度、螺母厚度综合计算，保证螺栓拧紧后露出螺母2-3个螺距，既保证预紧力足够，也不会因为螺栓过长导致安装空间不足。
