电动机与高压压缩机用弹性柱销联轴器

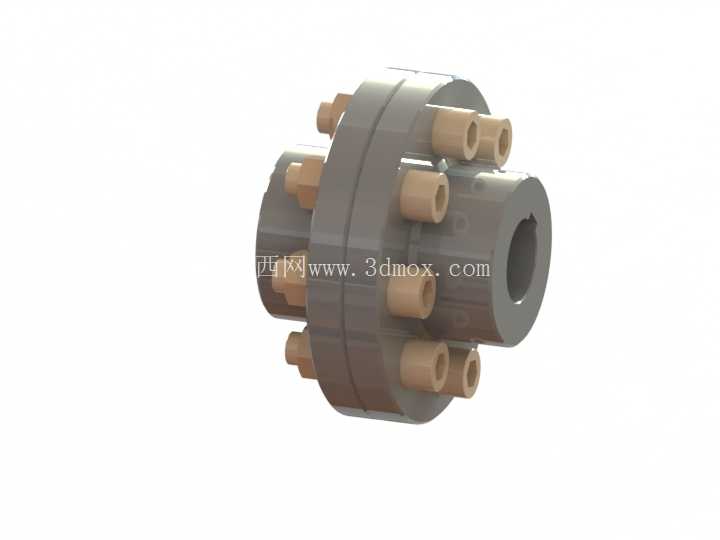

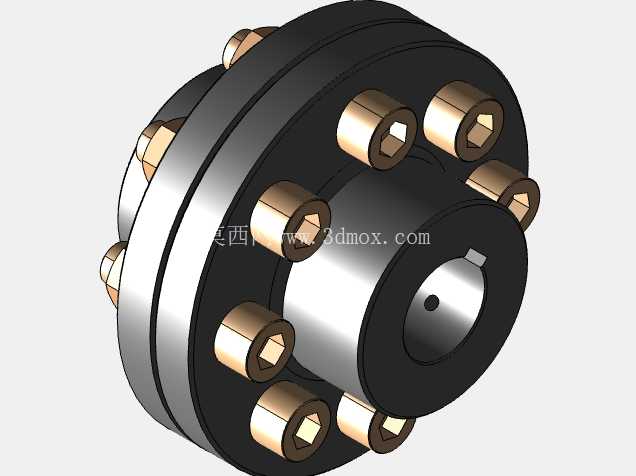

　　在工业动力传输场景中，原动机与工作机之间的轴系连接始终是结构设计环节需要重点考量的部分，尤其是电动机驱动高压压缩机这类重载启动、运行中存在小幅冲击载荷的工况，刚性联轴器很难适配两轴安装时的微量同轴度偏差，运行过程中也无法缓冲载荷波动带来的振动，长期使用很容易造成轴系疲劳损伤、轴承过早失效等问题。这款柱销式联轴器的设计，正是针对这类中大功率传动场景的连接需求开发，整体采用对称分体式结构，两个半联轴节分别通过轴孔与键槽适配主动端、从动端的轴伸，中间沿圆周方向均匀布置的柱销承担转矩传递的核心作用，柱销端部的限位结构可以避免运行过程中柱销受离心力作用脱出，保证传动过程的可靠性。

　　从实际安装适配的角度看，这类联轴器的半联轴节轴孔公差通常按照过渡配合设计，既可以保证装配时的同轴度基准，也能在设备检修时顺利完成拆卸，不会出现轴与孔抱死的情况。沿圆周分布的柱销数量是根据额定传递转矩核算确定的，每根柱销承担的剪切载荷经过均匀分配，避免单根柱销过载断裂；柱销本身采用具备一定韧性的材质制作，在传递转矩的同时，可以通过自身的微量形变补偿两轴之间的径向、角向以及轴向安装偏差，允许的偏差范围远大于凸缘式刚性联轴器，能够降低现场安装时的对中精度要求，减少设备安装调试的工时投入。

　　在功能特性层面，这种柱销联轴器不需要额外的润滑维护，结构组成简单，仅包含两个半联轴节、若干柱销以及端部的限位挡圈，日常巡检只需要检查柱销的磨损情况即可，维护成本远低于齿轮联轴器、膜片联轴器等其他结构的传动连接件。运行过程中，柱销的弹性形变可以吸收一部分载荷冲击，尤其是高压压缩机在吸气、排气过程中产生的周期性载荷波动，能够通过柱销的缓冲作用降低对电动机输出轴的冲击，延长电机轴承、压缩机曲轴等核心部件的使用寿命。

　　设计过程中，半联轴节的外缘做了倒角处理，避免装配和检修过程中尖锐边缘划伤操作人员；柱销的安装孔沿圆周均匀分布，孔位公差严格控制，保证每根柱销受力均匀，不会出现个别柱销提前失效的问题。两个半联轴节的结合面采用精加工平面，装配后贴合紧密，不会出现运行过程中的偏摆问题；端部的柱销限位结构采用对称布置的紧固件固定，拆卸方便，当柱销达到磨损极限时，不需要移动两端的电动机和压缩机主机，只需要拆开限位结构即可更换柱销，大幅缩短设备停机维护的时间。

　　从安装边界尺寸来看，这类联轴器的径向尺寸紧凑，不会占用过多的安装空间，适合安装在电机与压缩机主机间距较小的撬装式机组中；轴向尺寸可以根据两端轴伸的长度做适配调整，轴孔的键槽尺寸符合通用传动件的标准规范，不需要对现有设备的轴伸做二次加工即可直接适配。在实际选型应用中，只需要根据传递的额定转矩、轴孔直径以及最高工作转速匹配对应规格的联轴器即可，不需要做额外的定制化修改，通用化程度较高，能够覆盖多数中低压等级高压压缩机与三相异步电动机的传动连接需求。

　　不同于其他需要复杂精密加工的传动连接部件，这种柱销式联轴器的半联轴节可以采用常规的金属切削工艺完成加工，不需要特殊的加工设备，生产制造成本更低，备件采购也更加便捷，适合在通用工业场景中大规模推广使用。在运行过程中，联轴器整体没有外露的突出部件，不需要额外加装安全防护罩也能满足基本的安全运行要求，当然在高速运转的工况下，还是建议加装对应尺寸的防护罩，避免异物卷入传动部位。针对不同功率等级的机组，可以通过调整柱销的数量、直径以及半联轴节的外径来适配不同的转矩传递需求，整个系列的零部件具备很高的通用互换性，能够减少备件的库存种类，降低设备运维的物料管理成本。
