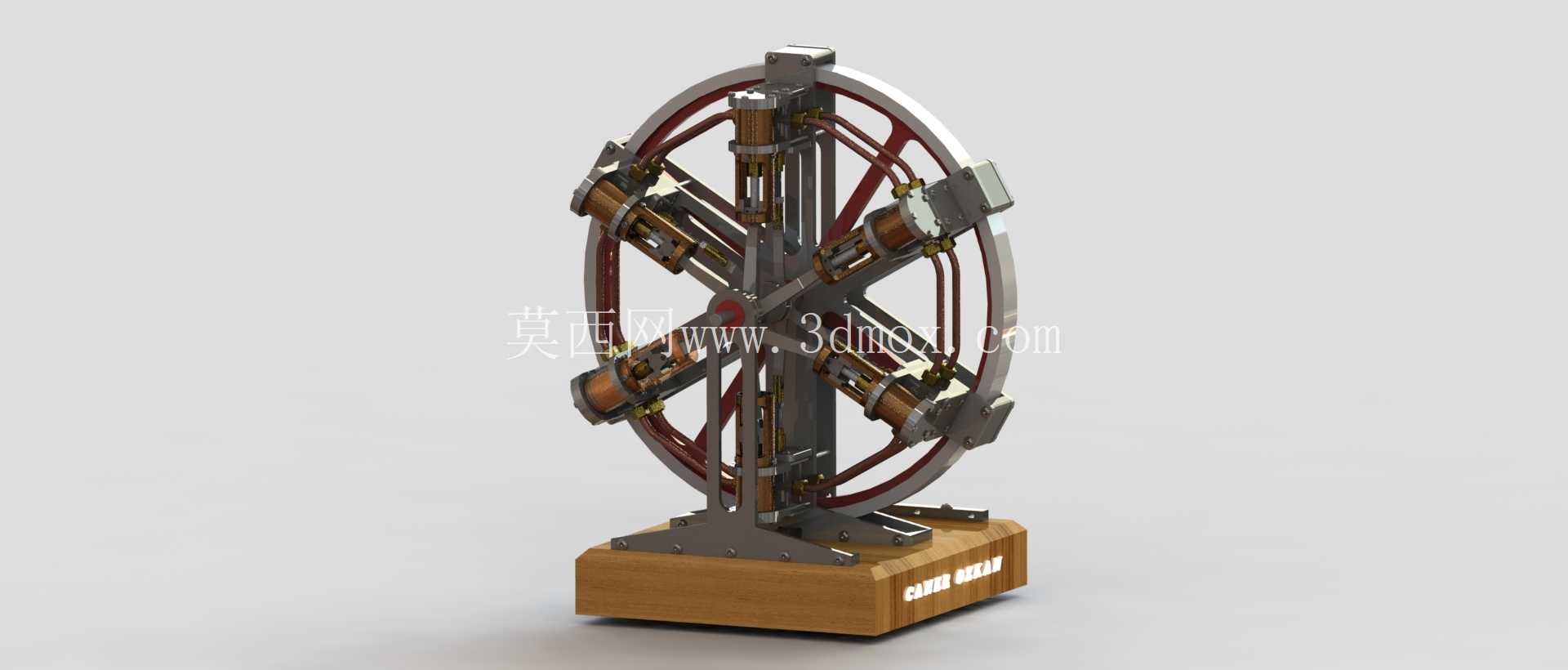

六缸径向布局蒸汽机动力装置结构

　　这款径向排布的六缸蒸汽机结构，在小型动力演示、科普教具、复古动力装置复刻领域有着明确的应用场景，不少机械原理教学场景会用这类结构直观展示活塞往复运动到旋转运动的转换逻辑，也有复古动力爱好者会将其作为小型动力输出单元搭配到微缩机械装置、复古车船模型中，替代电机实现更具机械质感的动力输出。从实际用途来看，该结构完整还原了六缸径向蒸汽机的动力传递逻辑，六个气缸沿飞轮径向均匀分布，相比单缸或双缸蒸汽机，动力输出的平顺性有明显提升，曲轴每旋转一周，六个气缸依次完成做功行程，能大幅降低动力输出的脉动率，不需要搭配过大的飞轮就能获得相对稳定的扭矩输出，适合对动力平顺性有一定要求的小型动力场景。

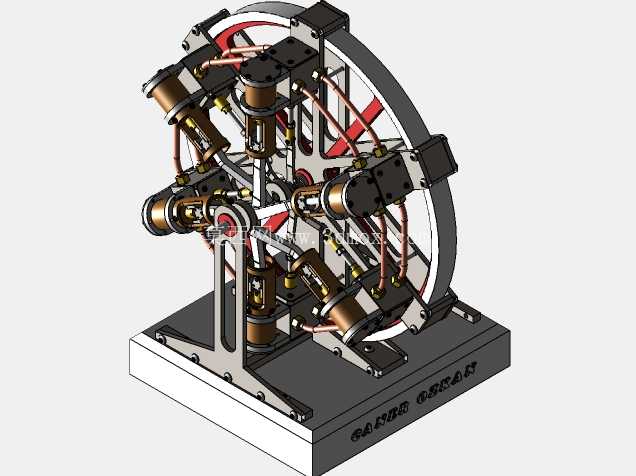

　　从功能特性上看，该结构的气缸采用沿中心轴径向均布的设计，每个气缸的活塞通过连杆直接连接到中心曲轴的偏心轴颈上，没有多余的传动换向结构，动力传递路径短，机械损耗更低。底座采用实木材质搭配金属固定支架，既保证了整机运行时的稳定性，也通过材质搭配还原了早期蒸汽机的复古质感，飞轮采用轮辐式结构，外圈做了加厚处理，能储存足够的转动惯量，抵消活塞往复运动带来的转速波动，保证曲轴旋转的连续性。每个气缸的进排气通路都集成在中心配气座上，不需要额外布置复杂的外部管路，结构紧凑度更高，日常维护时只需要检查每个气缸的活塞密封件和连杆铰接点的磨损情况即可，维护难度较低。

　　设计思路上，这款结构优先考虑了径向六缸布局的动力平衡性，六个气缸以60度夹角均匀分布在中心轴周围，活塞往复运动产生的惯性力可以在径向互相抵消，不需要额外加装平衡轴就能降低整机运行时的振动，这也是径向动力结构的核心优势。配气机构采用中心集成式设计，将配气阀组布置在中心轴端，随着曲轴旋转同步完成六个气缸的进排气切换，省去了每个气缸独立配气的复杂结构，既降低了加工装配的难度，也减少了配气机构的故障点。底座的安装孔位做了沉头处理，安装时可以将螺栓完全沉入底座内部，不会突出底座表面影响放置稳定性，支架与飞轮、气缸组的连接位置都做了加强筋处理，能承受气缸做功时产生的径向冲击力，避免长期运行后出现连接松动的问题。

　　从外形尺寸与安装边界来看，整机的核心轮廓以飞轮直径为最大径向尺寸，整体径向占用空间比同功率的直列多缸蒸汽机更小，适合安装在空间紧凑的小型设备上。轴向尺寸从底座底部到飞轮顶端的高度控制在合理范围内，安装时只需要保证底座与安装面完全贴合，预留出飞轮旋转的安全间隙即可，不需要额外预留侧面的气缸活动空间，因为所有气缸的运动行程都在飞轮的径向轮廓范围内，不会出现部件超出主体轮廓的情况。安装固定时，底座上的四个安装孔呈矩形分布，孔位间距匹配常见的小型动力装置安装标准，不需要额外制作转接板就能直接固定到安装台面上，进气接口布置在中心轴的后端，连接气源管路时不会与旋转部件产生干涉，管路走线可以沿底座背面布置，不会影响整机的外观完整性。

　　在实际结构验证层面，该模型完整还原了每个部件的装配关系，活塞与气缸壁的配合间隙、连杆与活塞销、曲轴轴颈的铰接间隙都按照实际运行需求做了预留，既可以作为三维结构设计的参考样例，也能用于3D打印制作实物演示模型，打印时只需要根据材料特性适当调整配合间隙，就能组装出可动的实物结构。每个气缸的活塞上都设计了密封槽，可以加装密封圈提升气密性，保证通入压缩空气后能正常驱动飞轮旋转，直观展示蒸汽机的工作原理。飞轮与曲轴的连接采用键连接结构，能传递足够的扭矩，不会出现飞轮与曲轴相对滑动的问题，支架上的曲轴轴承位做了同轴度约束，保证曲轴旋转时不会出现卡滞，六个连杆的长度完全一致，保证每个气缸的活塞行程相同，做功时序均匀。
