0.5英寸规格管道连接用法兰结构

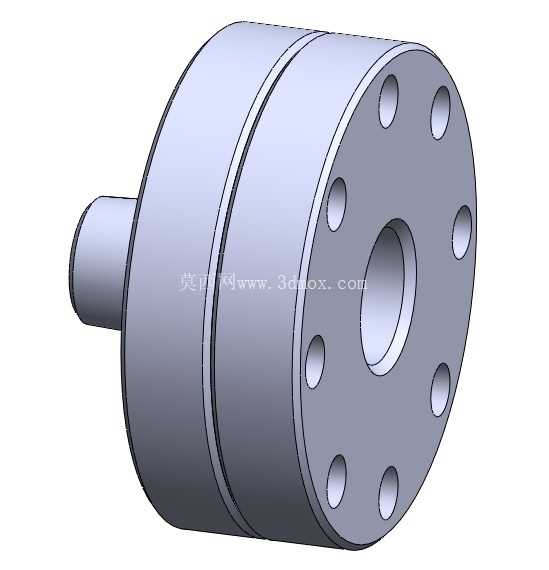

　　在中小口径流体输送管路的布设场景里，这类0.5英寸规格的法兰是实现管路分段对接、元器件串接的核心连接件，常见于实验室气路、小型液压动力单元、仪表引压管路、洁净流体输送支线这类对安装空间有严格限制的工况中。不同于大口径高压法兰的厚重结构，该规格法兰适配的管路通径较小，整体结构紧凑，在满足密封与连接强度要求的前提下，尽可能压缩了轴向与径向的安装占用空间，能适配狭小机柜内、设备夹层里的管路布设需求。从结构设计逻辑来看，该法兰采用凸台对接式的密封面设计，一端伸出的短圆柱定位段可直接插入对接管路或者对应元器件的接口内，在安装时能实现快速径向定位，避免对接过程中出现两连接端的同轴度偏差，降低密封垫片被错位挤压导致的泄漏风险。

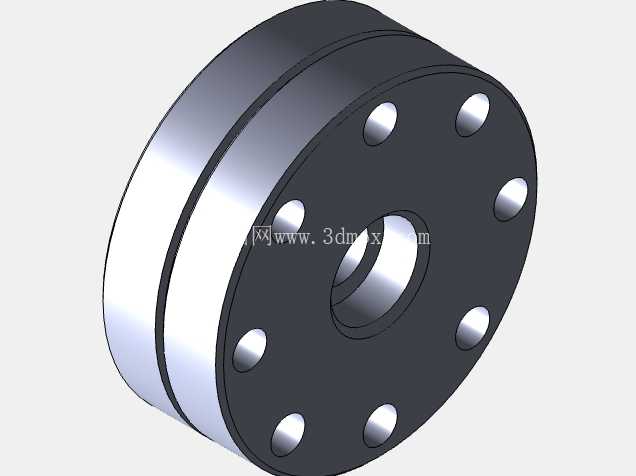

　　法兰盘端面上均匀分布的8个螺栓孔，采用圆周等距排布的设计，螺栓锁紧时的压紧力可以均匀作用在密封接触面上，不会出现局部压紧力不足导致的密封失效问题，这种孔位排布也能适配不同安装角度的对接需求，现场安装时无需刻意调整法兰的周向角度，只要对齐螺栓孔即可完成锁紧作业，能有效提升现场装配的效率。从安装边界维度考量，该法兰的轴向总长度较短，径向最大尺寸控制在适配0.5英寸管路的合理区间内，安装时所需的螺栓操作空间较小，即便是在多根管路并排布设的场景下，相邻法兰之间也不会出现扳手操作空间不足的问题。

　　法兰主体的阶梯式圆柱结构，在短定位段与法兰盘之间设置了过渡圆角，既可以降低机加工过程中的应力集中问题，也能避免安装过程中锐边划伤密封垫片或者操作人员的手部。在实际工况应用中，这类法兰可适配金属垫片、橡胶O型圈、聚四氟乙烯垫片等多种密封元件，根据输送介质的腐蚀性、工作温度、压力等级更换对应材质的密封件即可，无需改动法兰本身的结构，具备较强的工况适配性。设计过程中，螺栓孔的孔径与螺栓规格做了匹配性设计，预留了合理的安装间隙，既可以补偿管路加工、安装过程中产生的微小位置误差，也不会因为间隙过大导致锁紧后法兰出现偏斜。

　　法兰的中心通孔与对接管路的通径保持一致，没有出现通径缩口的问题，能避免流体在经过法兰连接位置时产生局部涡流、压损增大的问题，保障流体输送的稳定性，尤其是在输送高洁净度介质或者对压力波动敏感的仪表管路中，这种等通径的设计可以有效减少介质残留、压力传递滞后的问题。在小型液压站的控制油路中，这类法兰常用来连接电磁换向阀、节流阀与供油管路，紧凑的结构可以减少阀组集成块的整体尺寸，让液压站的结构更加紧凑；在实验室的高纯气体输送管路中，该法兰配合金属密封垫片可以实现极低的泄漏率，满足高纯气体输送的密封要求；在小型水处理设备的滤芯接口位置，这类法兰也可以实现滤芯与管路的快速对接，后期维护拆卸时只需松开周边螺栓即可更换滤芯，无需整段拆解管路。从建模逻辑来看，该模型还原了法兰的所有关键安装尺寸，包括定位段的外径与长度、法兰盘的厚度与外径、螺栓孔的分布圆直径与孔径、中心通孔的通径尺寸，结构设计人员在做管路布局设计时，可以直接调用该模型进行装配干涉检查，提前验证安装空间是否充足，对接接口是否匹配，减少后期现场安装时出现的尺寸不匹配、干涉无法装配的问题。模型的结构细节也还原了实际加工的工艺特征，比如各端面的倒角、过渡位置的圆角，没有出现不符合机加工工艺的尖锐结构，能为后续的加工生产提供准确的结构参考。
