1.25英寸规格管道连接用法兰结构

　　在流体输送管路系统的搭建环节，法兰是实现管段之间、管路与阀组/泵体等设备之间可拆卸刚性连接的核心部件，这款适配1.25英寸通径的管道法兰，主要面向中小口径的低压流体输送场景，常见于民用给排水支管、小型气动控制回路、实验室流体管路、小型液压站辅助油路等工况的连接作业。从实际使用的角度看，这类法兰的核心作用是在保证管路通径顺畅的前提下，提供足够的连接刚性与密封压紧力，相比螺纹连接、卡套连接，法兰连接的抗振动松脱能力更强，后期拆卸维护时不需要转动整段管路，只需要拆解连接螺栓即可完成局部管路的检修或元件更换，尤其适合管路排布紧凑、后期需要频繁拆装维护的工位。

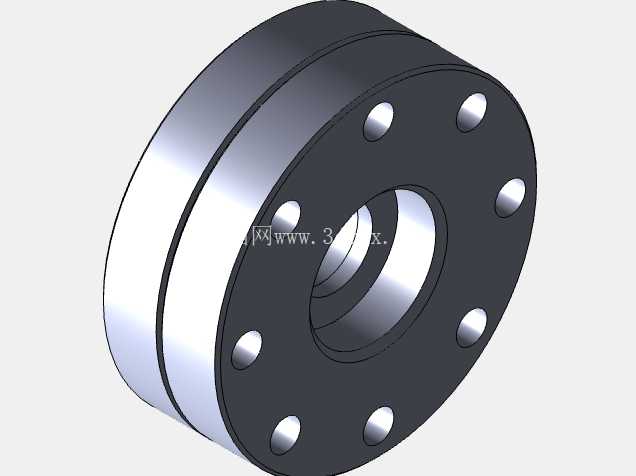

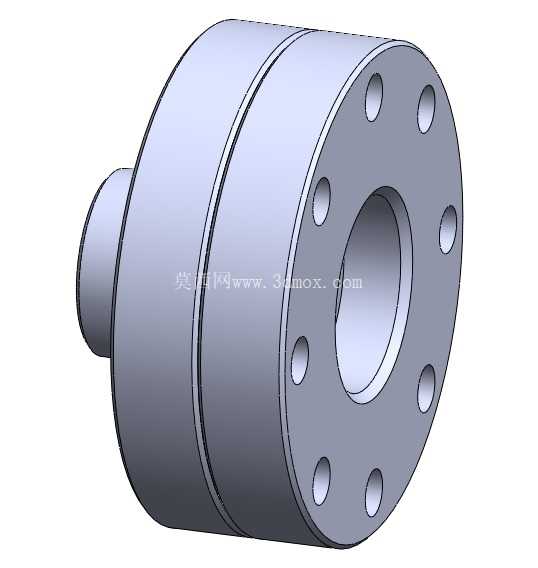

　　这款法兰的结构设计采用了带颈对焊的基础构型，一端的短颈结构用于和对应通径的管道完成对接焊接，短颈的外径与1.25英寸标准壁厚管道的外径匹配，焊接时可以将管道插入短颈段完成环缝焊接，相比平焊法兰，带颈结构可以大幅降低焊缝位置的应力集中，在管路存在轻微径向偏移或者受内压产生轴向推力时，应力可以通过颈段平滑过渡到法兰盘本体，避免焊缝直接承受交变载荷出现开裂。法兰盘本体上均匀分布了8个螺栓通孔，孔位的分度圆直径、孔径尺寸均匹配对应压力等级的法兰标准，安装时螺栓可以从任意一个孔位穿入，不需要刻意对位调整角度，降低现场安装的对位难度。法兰盘的密封面采用突面结构，密封面的平面度、表面粗糙度均满足密封垫片的压紧要求，安装时搭配对应规格的橡胶垫片、四氟垫片或者金属缠绕垫片，按照对角线顺序分次拧紧螺栓，即可保证密封面的压紧力均匀分布，避免出现局部压溃或者压紧力不足导致的泄漏问题。

　　从安装边界的尺寸来看，这款法兰的整体轴向长度兼顾了焊接操作空间与安装紧凑性，短颈段的长度足够预留环缝焊接的操作空间，焊工在现场焊接时不需要额外加工管道坡口，直接将管道抵到短颈内部的定位台阶处即可完成组对，定位台阶的内径与管道通径完全一致，焊接完成后管路内部不会出现台阶凸起，避免流体输送时在连接处产生紊流、压损，也不会残留输送介质的沉积物，适合输送洁净流体或者带有微小颗粒的流体介质。法兰盘的外径尺寸控制合理，在满足螺栓孔边距要求的前提下尽可能缩小外径，减少安装时所需的周边空间，在管路排布密集的阀组区域、设备内部管路区域，不需要预留过大的操作空间即可完成螺栓的拧紧作业。

　　设计过程中首先考虑了工况的通用性，没有采用特殊的非标孔位或者密封面结构，所有连接尺寸均匹配通用的管路标准，用户在选型时不需要单独定制配对法兰，直接采购对应通径压力等级的标准法兰即可完成配对安装，降低备件采购的成本与周期。其次在结构强度上，法兰盘的厚度经过受力校核，在额定工作压力下，法兰盘的变形量控制在密封垫片允许的回弹范围内，即使长期受内压作用，也不会出现法兰盘翘曲导致的密封失效。颈段与法兰盘的过渡位置采用了大圆角过渡，避免应力集中，在管路受侧向载荷冲击时，过渡位置不会出现断裂失效。另外法兰的中心通孔完全与管道通径对齐，没有缩径或者扩径的结构，保证流体通过时的压损最小，不会因为法兰的存在影响整个管路的输送效率。

　　在实际选型应用时，需要注意匹配对应压力等级的螺栓与垫片，螺栓的强度等级需要满足额定压力下的压紧力要求，避免螺栓受拉断裂；垫片的材质需要匹配输送介质的腐蚀性、工作温度范围，避免垫片被介质腐蚀或者高温老化导致泄漏。安装时需要保证两个配对法兰的端面平行度，偏差不能超过标准允许的范围，不能采用加偏垫的方式消除法兰端面的倾斜，避免螺栓受附加弯曲应力出现断裂。对于存在振动的管路工况，可以在螺栓位置加装防松垫圈或者采用防松螺母，避免长期振动导致螺栓松脱引发泄漏。这款法兰的结构构型简洁，没有多余的冗余结构，加工制造难度低，适合批量生产，同时安装维护便捷，能够满足多数中小口径低压管路的连接需求。
