井口用多孔连接法兰结构设计

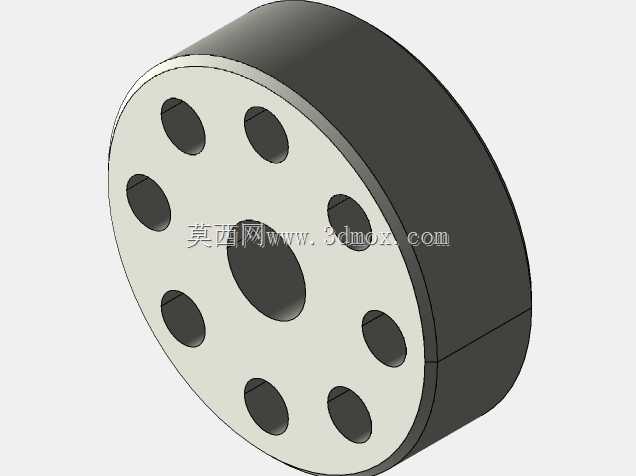

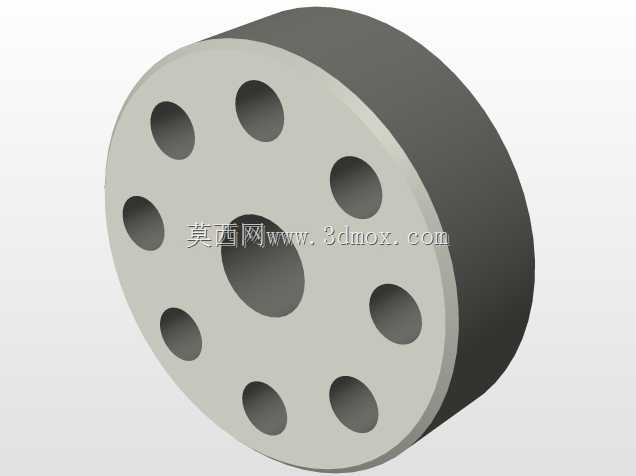

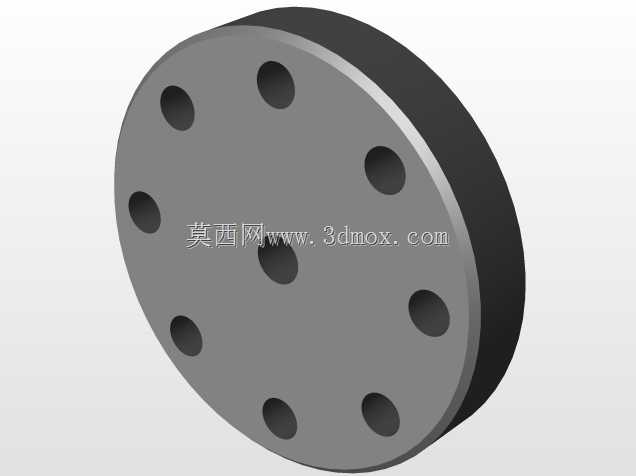

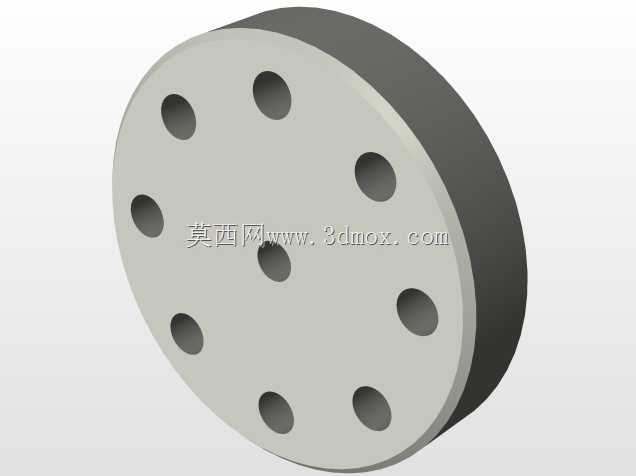

　　在油气开采井口装置的管路连接系统中，这类带均匀分布螺栓孔的法兰是实现管段、井口装置与采油树部件刚性密封连接的核心承压零件，日常现场作业中，它需要承担井下介质输送过程中的轴向压力、管路振动带来的交变载荷，同时要保证连接界面的密封可靠性，避免油气介质泄漏引发的作业风险。从结构设计逻辑来看，该法兰采用短圆柱式整体成型结构，中心大直径通孔作为介质流通的主通道，端面环绕中心孔均匀排布8个螺栓穿装孔，这种孔位排布方式是为了在螺栓预紧过程中，让密封垫片受到的压应力均匀分布，避免局部压应力不足导致密封失效，或是局部压应力过大压损密封垫片。设计过程中首先要匹配井口装置的公称通径要求，中心通孔的直径直接对应输送管路的通流截面，需要保证介质流经时不会产生额外的流阻，同时要兼顾法兰整体的结构强度，避免通流孔过大导致法兰本体的壁厚不足，在承压工况下出现结构变形。法兰的厚度设计需要结合额定工作压力计算，既要保证螺栓预紧力作用下法兰盘面不会发生翘曲变形，也要控制整体重量，降低井口装置的上部载荷，毕竟井口装置的上部载荷过大会额外增加套管的承重负担，长期运行可能引发井口下沉的隐患。螺栓孔的分布圆直径是安装边界的核心参数，设计时需要严格匹配配对法兰的孔位尺寸，孔位的位置度公差需要控制在合理范围内，否则现场安装时会出现螺栓无法穿装的问题，通常这类井口用法兰的螺栓孔会采用略大于螺栓公称直径的设计，预留少量的安装调整余量，但余量不能过大，否则会导致连接对中偏差，影响密封效果。法兰的两个端面需要加工较高的平面度与表面粗糙度，通常密封面会采用突面结构，配合非金属或金属密封垫片使用，端面的加工精度直接决定了密封界面的贴合程度，如果平面度不足，即使螺栓预紧力达到设计值，密封面局部也会存在微小间隙，在高压介质作用下容易出现渗漏。

　　从实际应用场景出发，这类法兰除了用于油气井口的主通路连接，也可适配高压注水管路、井下作业临时管线的连接场景，不同工况下需要匹配对应的材质与压力等级，但核心的连接结构逻辑保持一致。建模过程中需要重点关注孔位的阵列参数，保证所有螺栓孔的中心位于同一分度圆上，相邻孔的夹角误差控制在机械加工允许的公差范围内，同时法兰外圆与中心通孔需要保证严格的同轴度，否则安装后会出现管路不同心，产生附加的弯曲应力，长期受振动与压力交变作用容易出现法兰开裂的故障。另外，法兰的外圆边缘做了轻微的倒角处理，一方面是去除加工过程中产生的锐边毛刺，避免安装作业时划伤操作人员，另一方面也能在装配对接时起到导向作用，方便配对法兰的快速对中。在安装边界方面，需要明确法兰的总厚度、外圆直径、螺栓孔分布圆直径、螺栓孔直径、中心通孔直径这几个核心尺寸，这些参数是现场选型、配对加工以及安装作业的核心依据，任何一个尺寸出现偏差都会导致现场安装失败。比如螺栓孔分布圆直径如果比配对法兰小几毫米，就会出现所有螺栓都无法对位穿装的问题，需要现场重新扩孔，不仅耽误作业进度，还会破坏法兰的原有结构强度。

　　从结构受力角度分析，法兰在工作状态下主要承受三个方向的作用力：一是内部介质压力产生的轴向推开力，这个力需要全部由穿装的螺栓来承担，因此螺栓孔的数量与分布需要匹配额定压力下的总推力，保证每个螺栓承受的载荷在其材料许用应力范围内；二是管路热胀冷缩产生的附加轴向力，尤其是在输送高温介质的工况下，管路的热伸长会对法兰连接面产生额外的作用力，法兰本体需要有足够的刚度来抵抗这种变形；三是现场作业中设备振动传递过来的交变载荷，这种长期的交变载荷容易导致螺栓松动，因此均匀分布的螺栓孔设计也能让每个螺栓分担的振动载荷更均衡，降低个别螺栓因过载松动的概率。

　　设计这类法兰时，还要考虑现场维护的便利性，统一的孔位排布与尺寸规格能够让备件具备更好的互换性，井口作业现场的备件储备不需要针对特定厂家的产品单独备货，出现密封失效时可以快速更换备件，缩短停机作业时间。另外，法兰的圆柱侧面没有多余的凸台或减重槽结构，这种简洁的外形设计一方面是降低加工难度，减少机加工的工序与成本，另一方面也避免结构上出现应力集中的区域，在承压工况下应力集中位置容易萌生裂纹，引发结构失效。整体结构没有采用复杂的异形设计，完全围绕井口连接的核心功能展开，所有结构细节都是为了保证连接强度、密封可靠性与安装便利性，没有多余的装饰性结构，完全符合工业承压零部件的设计原则。
