工业水冷却系统管路及配套结构设计

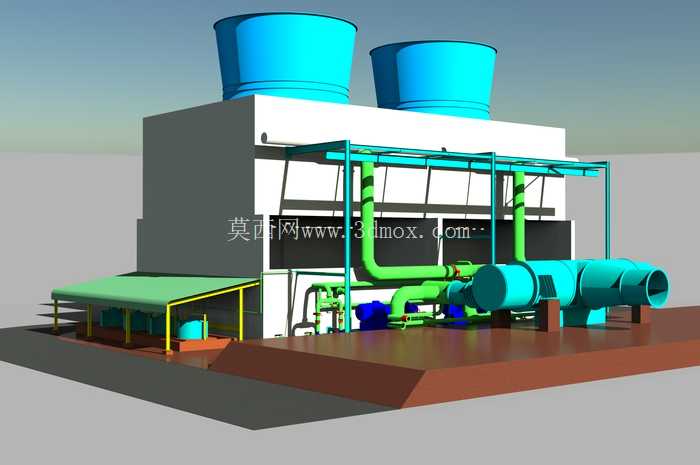

　　这套水冷结构的三维建模，最初是针对工业生产环节中持续发热的工艺设备做的配套散热方案，在冶金、注塑、电子元器件老化测试这类需要长时间稳定控温的场景里，水冷系统的换热效率直接决定了主设备的运行稳定性，相比风冷方案，水冷的换热密度更高，相同散热功率下占用的安装空间更小，也不会在车间内产生额外的热风循环，对生产环境的温湿度控制更友好。从结构组成来看，整套模型包含了介质输送管路、换热接口、固定支架、导流组件几个核心部分，管路的走向完全避开了现场操作人员的巡检通道，也预留了足够的后期维护拆装空间，每一段管路的弯折半径都符合流体输送的阻力要求，不会出现直角弯折造成的介质滞流、局部气堵问题，管路接口处的密封结构做了双重限位设计，既可以承受常规运行时的介质压力，也能在设备启停产生水锤效应时避免接口渗漏。

　　设计过程中首先核算的是目标散热场景的热负荷，根据单位时间需要带走的热量确定管路通径，再结合现场的安装边界排布管路走向，所有的固定支架都做了可调节的长圆孔设计，现场安装时可以根据实际的土建基础误差调整安装位置，不需要二次切割焊接支架，能大幅缩短现场施工的周期。支架的受力点都做了加强筋处理，避免管路充水后因为自重产生形变，长期运行下管路接口不会因为结构形变产生应力集中。

　　外形尺寸方面，整套水冷结构的主体安装区域控制在常规工业设备旁的预留检修空间内，最高处的管路高度不超过2.2米，不会遮挡车间内的照明与消防设施，最低处的管路距离地面保持150mm的间隙，方便日常地面清洁与积水排放，所有外露的管路接口都做了防护处理，避免施工过程中杂物进入管路造成后期堵塞。导流组件的位置设置在管路的转角与汇流处，通过内部的导流结构让冷却介质在管路内保持稳定的流速，不会出现局部流速过快造成的管路冲蚀，也不会因为流速过慢导致换热效率下降。

　　在安装边界的考量上，整套结构的外围预留了不小于300mm的操作空间，后期更换密封件、检修阀门的时候不需要拆解周边的其他设备，管路与现场电缆桥架、其他工艺管道的间距都符合工业管线排布的安全规范，不会和其他管线产生干涉。这套结构的建模过程中，所有的配合公差都按照机械加工的常规精度设置，管路法兰的连接孔位完全匹配标准件的尺寸参数，现场安装时可以直接采购标准密封件与紧固件进行装配，不需要单独定制非标准连接件。针对水冷系统常见的排气问题，在整套管路的最高点设置了排气结构的安装位，最低点设置了排污接口，设备初次充水时可以快速排尽管路内的空气，后期维护时也能快速排空管路内的存水，减少检修的等待时间。从实际使用的角度出发，这套结构的管路支撑点间距经过严格核算，满水状态下管路的挠度控制在允许范围内，不会因为长期运行出现管路下垂、接口错位的问题，所有与冷却介质接触的结构表面都做了适配防腐处理的设计预留，可以根据实际使用的冷却介质材质（纯水、乳化液或者工业循环水）调整对应的表面处理工艺，延长整套结构的使用寿命。
