工业冷却过滤集成装置结构设计

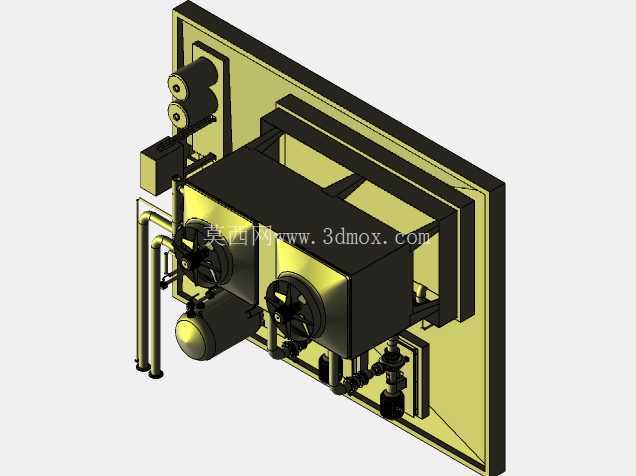

　　这套冷却过滤集成装置的三维结构，主要面向中小型工业流体循环系统的壁挂式部署场景设计，常见于车间集中润滑系统、小型工艺冷却回路、液压站配套辅机等安装空间受限的工况，区别于传统落地式冷却过滤单元，其采用背板集成挂载的结构形式，能充分利用车间墙面的竖向空间，减少地面设备占用面积，适配老旧车间改造、紧凑型生产线辅机配套的空间需求。从功能实现逻辑来看，装置整合了流体冷却、杂质过滤、管路分配三个核心功能模块，避免了传统分散式部署需要单独对接冷却器、过滤器、阀组的繁琐管路施工，所有流体通路在集成安装板上完成预排布，现场仅需对接总进回液口即可完成投用，能大幅缩短现场安装的施工周期。

　　设计阶段优先考虑了壁挂安装的载荷分布，将重量较大的储液罐体、过滤筒体布置在安装板的中下区域，两个轴流散热风机对应冷却芯体的迎风面位置，上部预留的阀组与接线区域距离安装基准面的高度符合人体工程学操作范围，日常运维时无需登高即可完成滤芯更换、阀门调节、压力检测等操作。装置的管路连接采用硬管弯折成型搭配少量接头的结构，相比软管连接能大幅降低长期运行后的管路渗漏风险，所有管路的弯折半径都符合流体输送的阻力要求，避免急弯造成的流阻增大、局部气蚀问题；过滤单元采用旁通冗余设计，当滤芯堵塞压差达到设定值时，旁通通路会自动开启，避免因滤芯堵塞造成整个循环回路断流，保障上游设备的连续运行。

　　冷却模块采用风冷式结构，无需外接冷却水回路，适配没有集中冷却水供应的车间场景，散热芯体采用板翅式结构，在有限的安装空间内最大化换热面积，两个风机采用抽风式布局，空气从芯体正面进入带走热量后从侧面排出，避免热风直吹运维通道。安装边界方面，整套装置的安装背板预留了标准化的挂装孔位，孔位间距适配常规工业槽钢支架的安装尺寸，背板与墙面之间预留了20mm的间隙，既可以避免墙面凝露造成的背板腐蚀，也能为背部的走线提供布线路径；装置的侧向突出尺寸控制在合理范围，不会占用过多的通道净空，所有外接管路的接口都统一布置在装置的下侧，避免管路横跨装置正面影响日常操作与检修。

　　结构细节上，所有承压部件的壁厚都满足1.6MPa工作压力的强度要求，焊接位置预留了打磨与探伤的工艺空间，滤芯更换位置预留了足够的操作空间，无需拆除周边其他部件即可完成滤芯的抽拉更换；装置上部的电气接线区域与流体区域做了物理分隔，避免管路渗漏的液体滴落到电气元件上造成短路风险。在实际选型适配时，可根据系统的流量需求调整冷却芯体的换热面积与过滤单元的通流能力，整套结构的模块化设计支持不同规格部件的快速替换，无需对整体安装背板做大规模修改即可适配不同的工况参数；管路的固定采用管夹与背板焊接支座连接的方式，能有效缓冲设备运行时的管路振动，避免长期振动造成的接头松动渗漏。
