工厂用带铰接支座的组合式机械安装构件

　　在工厂产线的工装夹具、小型输送线接驳工位、非标自动化设备的辅助支撑单元中，这类组合式安装构件是承担定位、铰接支撑与载荷传递的核心基础零件，很多一线结构设计人员在做小型工位改造时，往往会忽略这类基础件的细节设计，导致后续装配出现干涉、铰接转动卡滞、长期受载后基座变形的问题。从实际应用场景来看，这类构件常被用在需要小角度摆动的压合工位辅助定位、气动元件的铰接安装座、检测工位的工件托举支撑结构上，区别于标准型材拼接的支座，一体铸造成型后机加工的该类构件，整体刚性更优，在频繁受交变载荷的工位上，不会出现型材拼接处螺栓松动的问题。

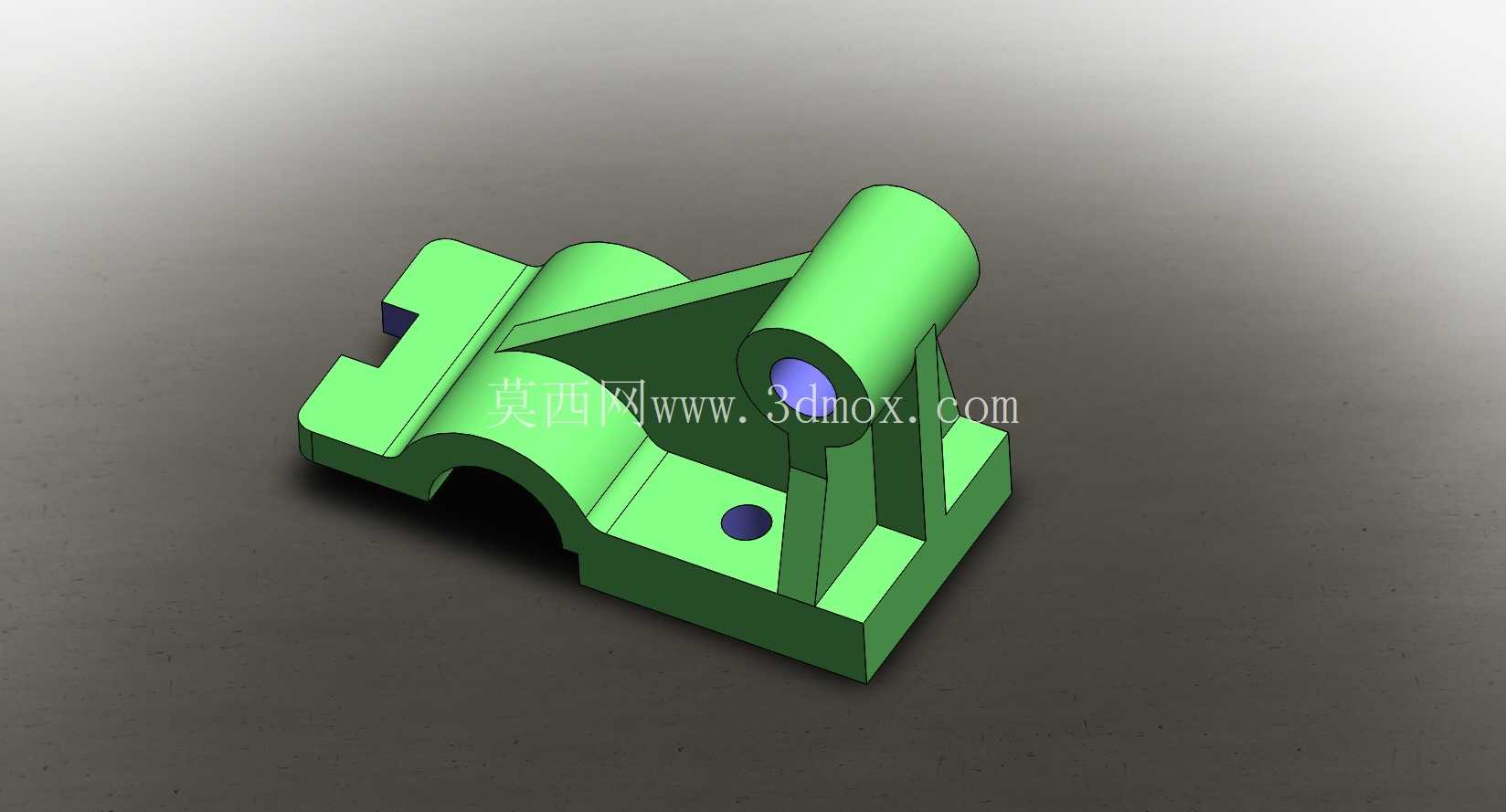

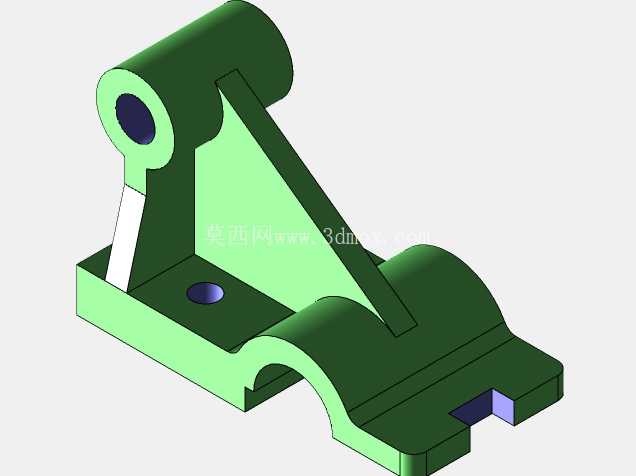

　　从功能特性上拆解，该构件下半部分的弧形开槽结构，是为了适配圆柱形的安装基准轴，可直接卡接在直径匹配的导杆或支撑圆管上，无需额外加工安装平面，槽侧预留的两个定位缺口，能够配合锁紧块实现快速固定，安装时不需要完全拆解原有轴系，直接侧向卡入后锁紧即可，大幅缩短产线改造的停机时间。构件上半部分的筒状铰接孔，是核心的功能承载位，孔内预留的衬套安装位，可镶嵌铜基或聚四氟乙烯衬套，降低铰接销轴的磨损，铰接位与基座之间设置的三角加强筋，并非随意添加的结构，而是通过有限元受力分析后，在铰接孔受径向载荷时，将应力分散到整个基座平面，避免筋板与筒体连接处出现应力集中断裂的问题。基座平面上预留的沉头安装孔，可在不需要卡接圆轴的场景下，直接通过内六角螺栓固定在设备安装平板上，两种安装方式兼容，适配不同的工位安装条件。

　　设计思路上，该构件没有采用复杂的曲面结构，所有加工面均为平面或圆柱面，完全适配普通铣床、钻床的加工工艺，不需要五轴加工中心即可完成全部机加工工序，有效控制加工成本。在尺寸边界设计上，基座的底面平面度公差控制在0.02mm以内，保证安装后与基准面的贴合度，避免安装后出现倾斜导致铰接轴与配套部件不同心；铰接孔的轴线与基座底面的平行度公差设定为0.03mm，确保铰接转动的部件不会出现偏磨；弧形卡槽的直径公差取H7精度，既保证卡接时的装配便利性，又不会出现间隙过大导致的晃动问题。铰接孔的端面与筒体的垂直度公差控制在0.02mm，保证安装铰接端盖或限位挡圈时，端面贴合紧密，不会出现销轴窜动的问题。

　　从实际使用的角度出发，这类构件的壁厚设计做了差异化处理，基座承载面的壁厚取12mm，保证受载时不会出现凹陷变形，筋板的厚度取8mm，在满足刚性要求的前提下尽可能降低零件整体重量，铰接筒体的壁厚取10mm，避免长期受径向载荷后筒体出现椭圆变形。零件的所有棱边都做了C1的倒角处理，一方面避免安装时划伤操作人员，另一方面去除机加工产生的毛刺，防止装配时毛刺脱落进入铰接孔内部造成衬套磨损。在做三维建模时，这类零件需要重点关注安装基准的统一，所有尺寸均以基座底面为第一基准，铰接孔轴线为第二基准，弧形卡槽的轴线为第三基准，避免基准不重合导致的加工误差，建模时需要提前预留衬套的压装余量，衬套安装孔的公差取H6，保证衬套压入后不会出现松动转动的问题。

　　很多新手设计人员在做这类支座类零件时，往往会随意加大壁厚或者添加不必要的加强筋，反而导致零件重量增加、加工成本上升，该构件的筋板位置设置在铰接孔受载的正对面，刚好抵消铰接孔受到的径向弯矩，没有多余的结构，每一处几何特征都对应实际的受力需求或安装需求。在产线实际装配时，这类构件的安装不需要专用工装，普通的内六角扳手、铜锤即可完成装配，后期维护时，只需要更换铰接孔内的衬套即可，不需要整体更换构件，降低设备的后期维护成本。对于需要频繁调整工位位置的小型自动化设备来说，该构件的两种安装方式能够灵活适配不同的机架结构，不管是圆管机架还是铝型材平板机架，都能直接安装使用，不需要额外加工过渡转接板，减少设计人员的重复绘图工作量。
