3500mm宽板侧导轨移送板机结构

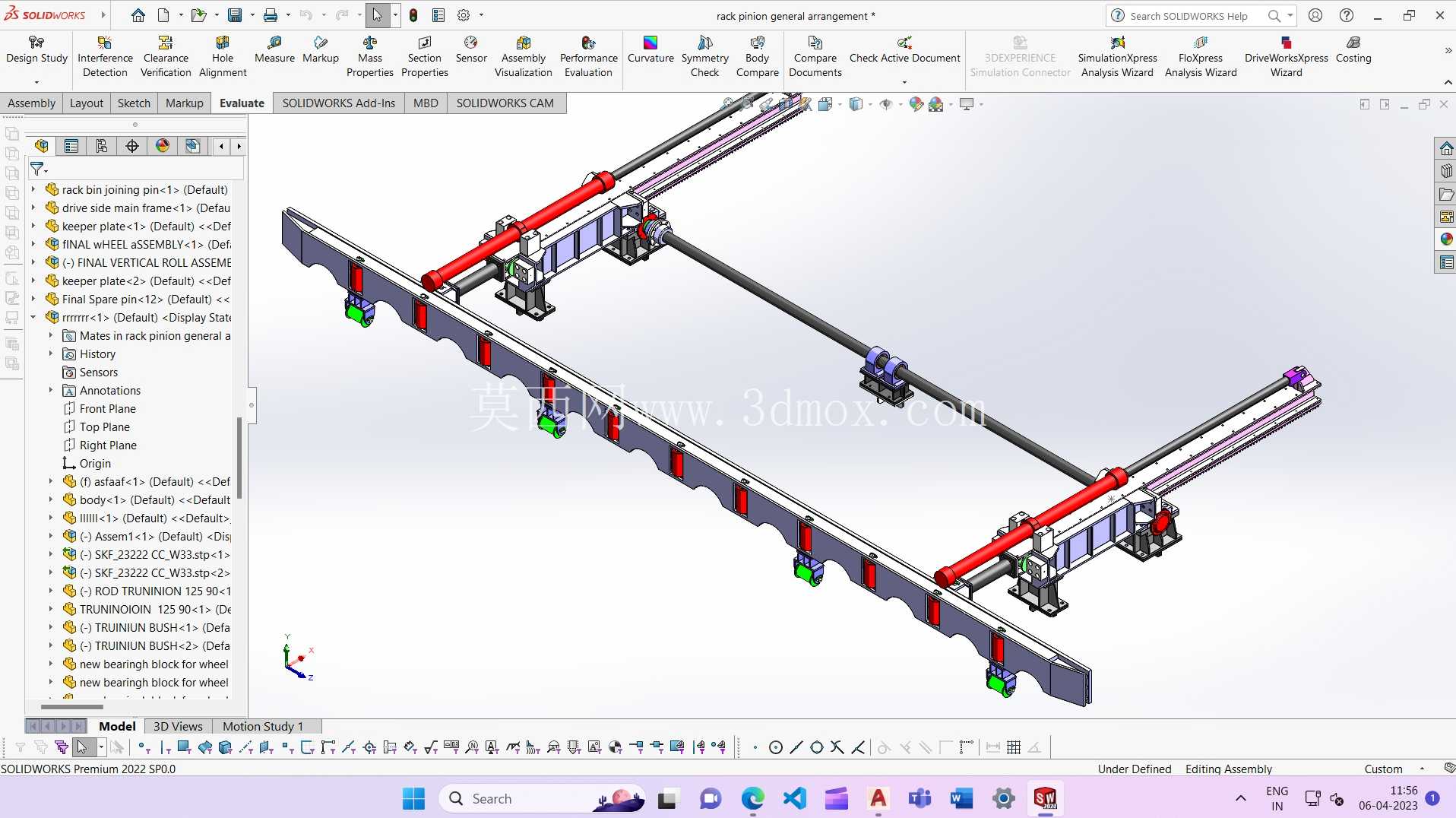

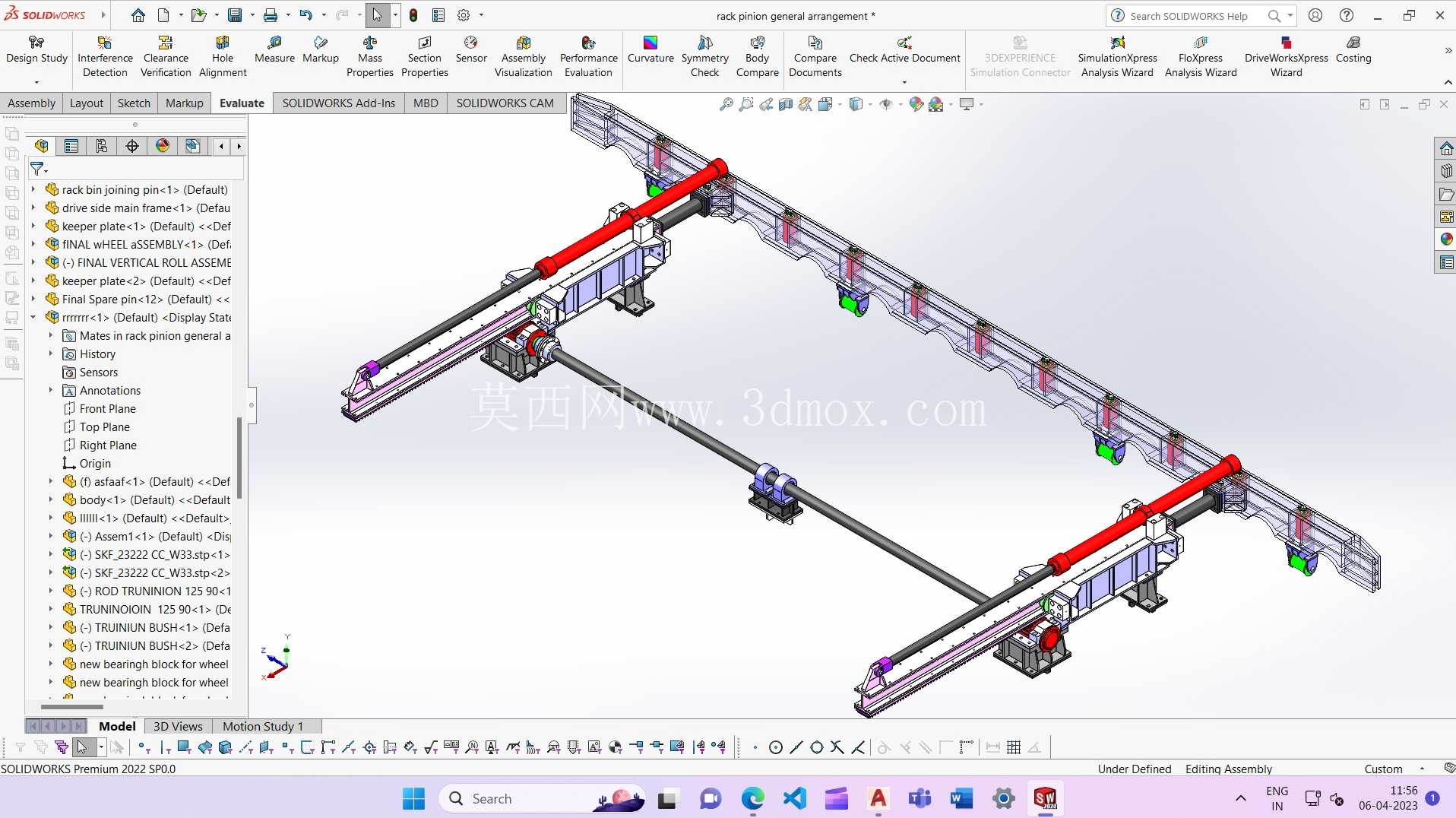

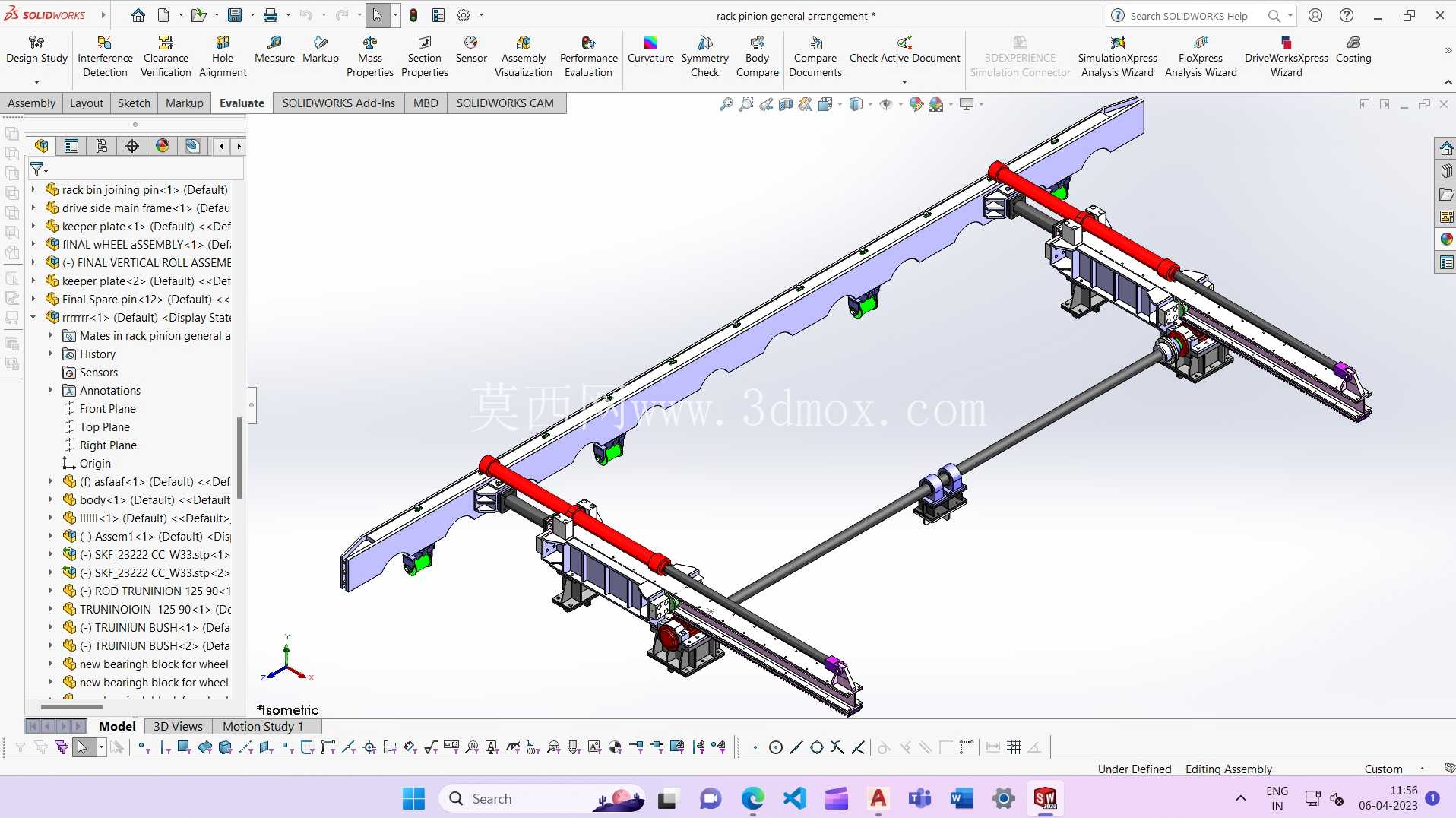

　　在大尺寸金属板材加工的产线布局里，长幅板材的跨工位移送一直是车间布局里需要重点考量的环节，尤其是幅宽达到三米五以上的板材，单靠悬臂吊或者人工辅助移送，不仅节拍难以匹配连续加工的需求，还容易在移送过程中出现板料偏移、侧边磕碰的问题，这套侧装导轨搭配板机机械手的结构，正是针对这类长幅大板的横向移送需求做的定向设计。整套结构的安装基准依托车间地面的预埋钢板做固定，两根平行布置的侧导轨跨距匹配3500mm幅宽板材的承托需求，单根导轨的有效行程覆盖12000mm的移送距离，导轨截面采用32mm厚度的型钢做基体，导轨面做了高频淬火处理，降低长期往复运行带来的磨耗，安装时需要保证两根导轨的平行度公差控制在每米0.1mm以内，避免运行过程中出现卡滞。

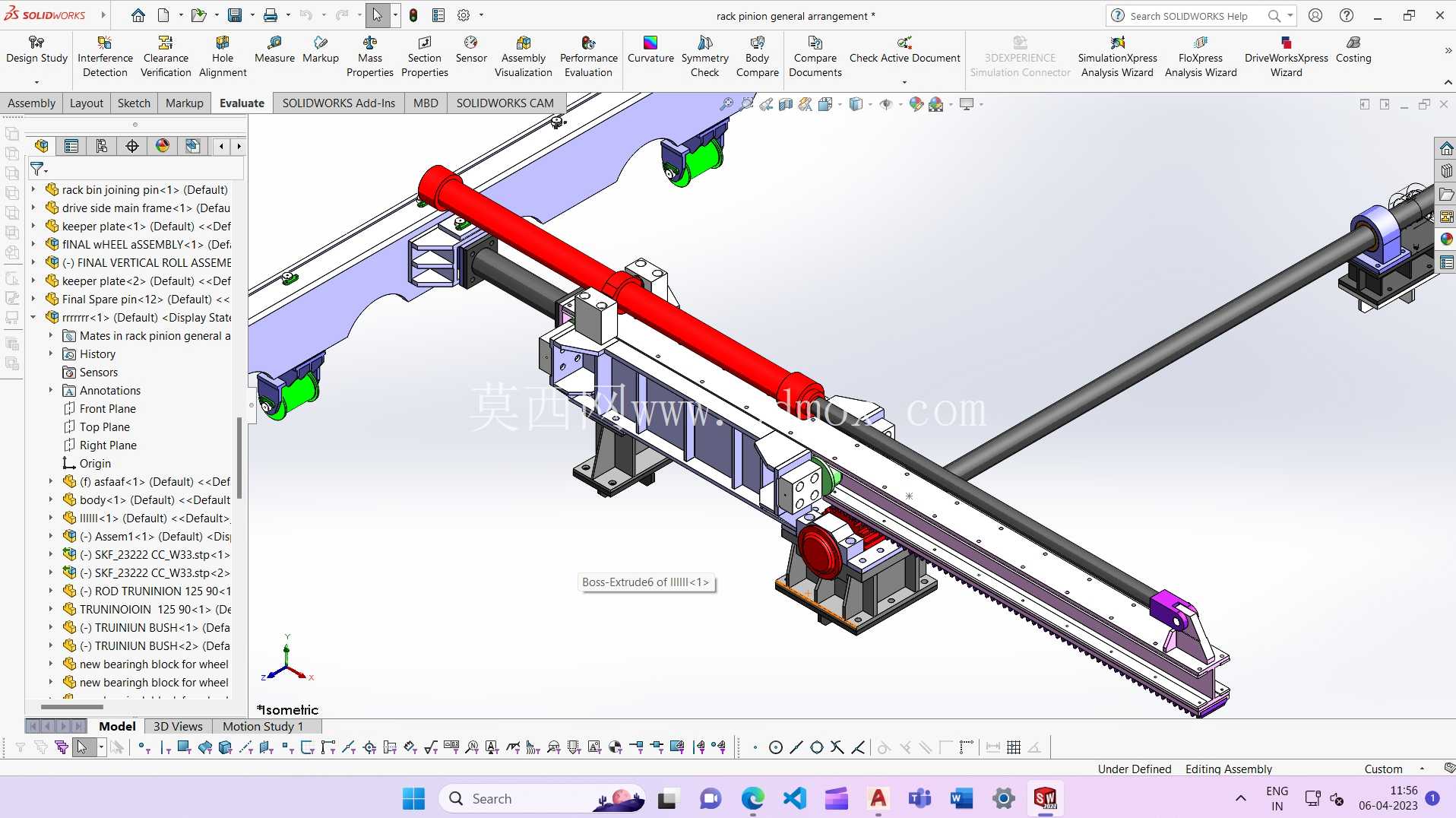

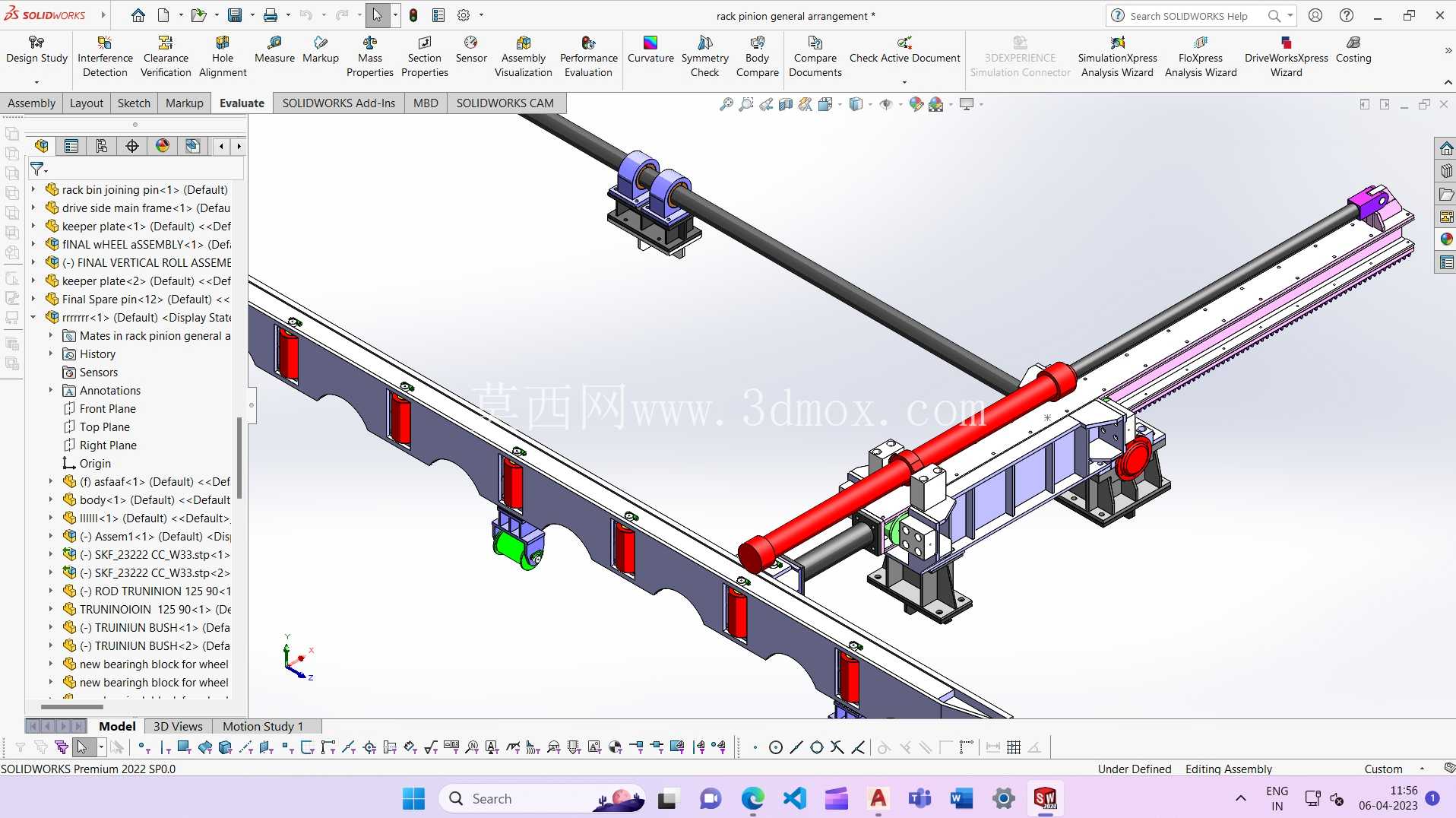

　　驱动部分采用齿轮齿条传动结构，齿条沿导轨长度方向通长布置，驱动齿轮安装在移动滑座的侧方，配合减速电机输出动力，相比同步带或者链传动，齿轮齿条的传动刚性更强，在承载大尺寸钢板的时候不会出现传动间隙导致的位置偏差，滑座上布置的液压缸负责板料的抬升与夹紧动作，当板料从上一工位流转到接料位时，液压缸驱动压头下行，配合承托块把板料的侧边牢牢固定，避免高速移送过程中板料出现窜动。滑座的导向部分采用双侧滚轮贴靠导轨侧面的结构，相比传统的滑块导向，滚轮结构的运行阻力更小，维护时只需要定期加注润滑脂即可，不需要频繁更换易损件，适配车间多尘、有少量金属切屑的运行环境。

　　整套机械手的结构没有采用复杂的多轴联动设计，所有动作逻辑都是围绕长幅板材的直线移送做的简化，一方面降低了设备的制造成本，另一方面也减少了故障点，在板材开平、剪切、码垛的连续产线上，这套结构可以直接对接剪板机的出料端，把裁切完成的长板直接移送到码垛工位或者下一加工工位，不需要中间的转运辅助。设计过程中特意把驱动单元和液压阀组都布置在滑座的外侧，避免板料移送过程中掉落的金属碎屑落到传动部件上，导轨的两端都设置了硬限位和缓冲胶块，防止滑座超程运行出现碰撞，安装边界上，整套结构的地面占用宽度比板幅宽出800mm，预留出维护人员的通行空间，导轨的安装高度距离地面450mm，匹配常规剪板机的出料高度，不需要额外做过渡接料台。

　　在实际运行的工况里，这套结构可以适配厚度从1mm到12mm的钢板移送，单趟移送的负载能力可以达到两吨，移送速度可以根据产线节拍在0.2m/s到1m/s之间调整，相比传统的桥式移送设备，侧装导轨的结构不需要在车间顶部架设承重梁，对于厂房高度不足的加工车间来说适配性更强，也不需要对厂房结构做额外的加固改造。结构的受力点全部集中在地面的安装支座上，每个支座都采用膨胀螺栓配合化学锚栓固定，保证长期往复运行不会出现基础松动，滑座上的夹紧压头做了可更换的聚氨酯垫层，避免夹紧过程中在钢板表面留下压痕，适配表面质量要求较高的装饰板材、冷轧板材的移送需求。
