小型气鼓结构三维设计参考模型

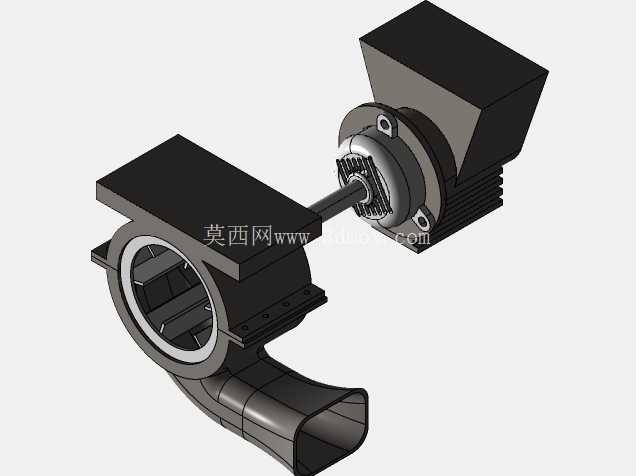

　　在小型气源配套、低压送风类设备的结构设计环节，这类气鼓结构常作为配套的气流导流、鼓风增压的核心承载部件使用，常见于小型桌面级送风设备、电子设备散热风道配套、小型气源发生装置的终端结构中，承担着约束气流流向、承载内部鼓风组件、对接安装风道接口的实际作用。从结构设计的逻辑来看，该气鼓采用了带三角支撑底座的蜗壳式主体结构，这种结构形式能够在有限的安装空间内，最大化利用径向空间容纳叶轮组件，同时三角支撑的底座形式可以在不额外增加安装固定件数量的前提下，保证主体安装后的稳定性，减少设备运行过程中因鼓风振动带来的结构偏移问题。

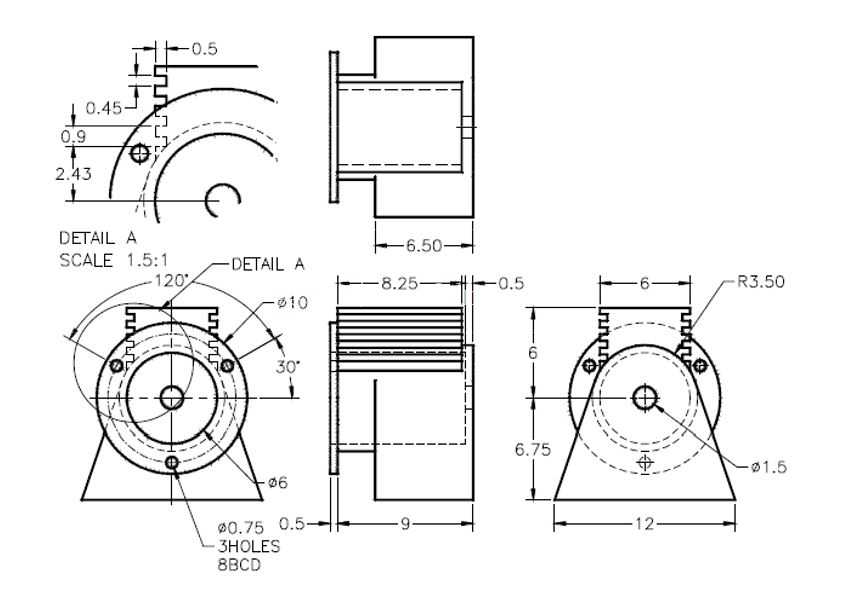

　　从外形尺寸与安装边界来看，该结构的主体最大径向尺寸为12单位，轴向总长度为9单位，顶部的接口段轴向长度为6.5单位，底座的支撑高度为6.75单位，所有的安装孔位均做了明确的尺寸标注：三个直径0.75的安装孔沿圆周120度均匀分布，孔位所在的分度圆直径为6，顶部的密封槽位置分别标注了0.45、0.5、0.9、2.43的深度与位置尺寸，能够直接对接对应规格的密封圈实现端面密封，避免气流泄漏。结构的侧面预留了直径1.5的定位销孔，在装配时可以快速实现主体与安装基座的定位，减少装配过程中的对位调整时间，顶部的外沿做了R3.5的圆角过渡，既能够避免锐边带来的装配划伤风险，也能够优化气流在出口位置的流道形态，减少局部涡流带来的风阻损耗。

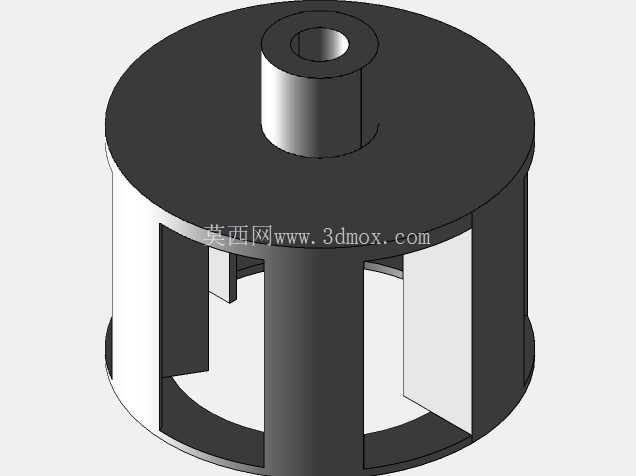

　　设计过程中针对鼓风组件的安装位做了分层的台阶结构，从轴向视图可以看到，内部的台阶分别对应叶轮的安装位、密封件的卡槽、端盖的配合面，各段的配合公差可以根据实际使用的风压等级做对应调整，常规低压送风场景下采用间隙配合即可满足使用要求，若应用在风压稍高的场景，可将密封槽位置的配合公差调整为过渡配合，搭配对应硬度的橡胶密封圈即可满足密封要求。在实际的工程应用中，这类小型气鼓结构不需要额外做复杂的模具修改，就可以适配不同功率的小型鼓风电机，只需要调整内部安装台阶的深度尺寸，就可以匹配不同轴向长度的电机组件，通用性较强。

　　结构的壁厚设计保持了均匀的0.5单位厚度，既能够满足常规塑料注塑成型的工艺要求，避免壁厚不均带来的缩痕、变形问题，也能够在采用金属材质加工时，控制整体的零件重量，减少材料的不必要损耗。蜗壳部分的型线采用了渐开线的简化设计，在满足小型鼓风设备风压要求的前提下，尽可能简化了曲面的建模难度，不需要复杂的流体仿真迭代就可以实现稳定的气流输出，对于入门级的结构设计人员来说，这类结构的建模逻辑清晰，尺寸标注完整，既可以作为小型鼓风设备的结构设计参考，也可以作为气动类零部件建模的练习案例，帮助设计人员掌握带支撑座的蜗壳类零件的建模思路，熟悉安装孔位均匀分布、密封槽结构设计、配合台阶尺寸标注的工程规范。在实际安装时，该结构可以通过底座的三个安装孔直接固定在设备的安装面板上，顶部的接口可以直接对接对应直径的送风软管，不需要额外设计转接头结构，侧面的定位销孔可以搭配定位销实现快速拆装，在设备需要维护清理内部积尘时，不需要完全拆卸所有固定螺丝就可以实现主体的快速分离，降低后期的维护成本。
