法兰式手动蝶阀结构设计三维数模

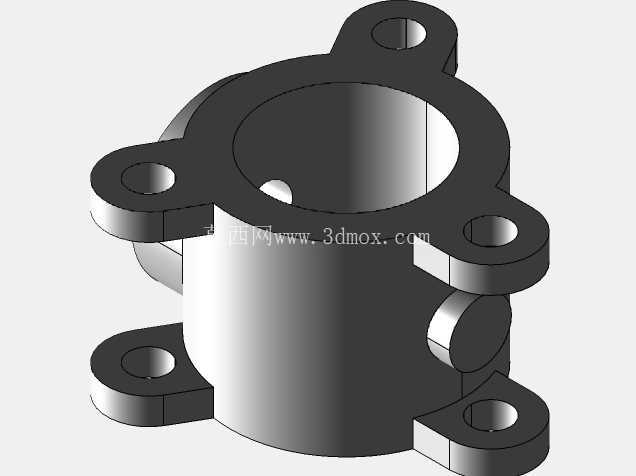

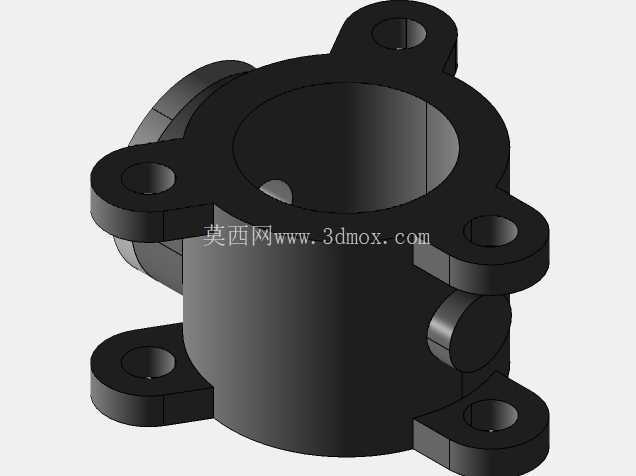

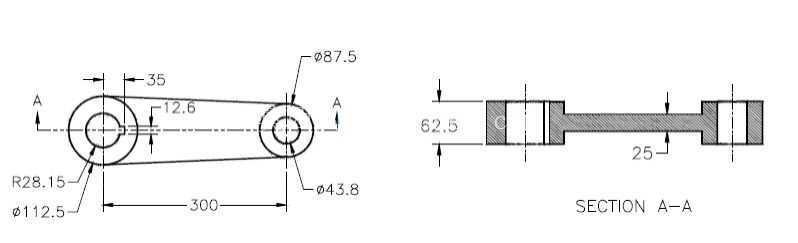

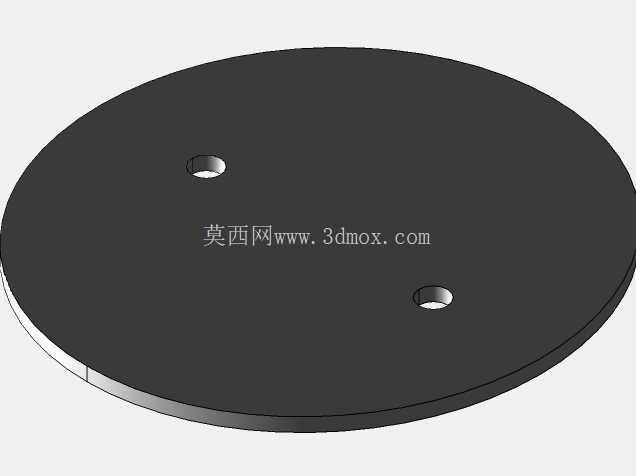

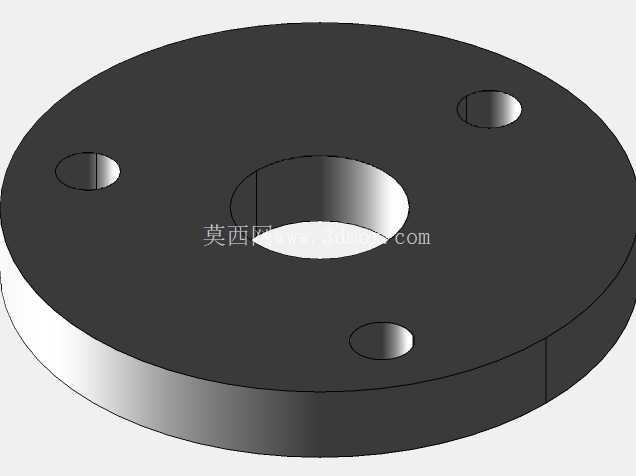

　　该蝶阀结构主要应用于低压流体输送管路系统中，常见于给排水管网、中小型化工流体输送支路、暖通空调水循环管路等场景，承担管路通断调节与流量节流控制的功能，相比同通径的闸阀、截止阀，其结构长度更短，安装占用空间更小，启闭操作力矩更低，适合安装位置局促、需要频繁调节开度的管路节点。从结构设计来看，该款蝶阀采用法兰连接形式，阀体两端带三螺栓安装耳，可直接与管路法兰配对紧固，安装时无需额外加装转接构件，适配常规PN10压力等级的管路法兰标准。阀板采用中心对称回转结构，绕阀杆轴线做90度回转即可实现全开到全关的行程切换，手动操作手柄直接与阀杆上端联动，手柄上可配套开度指示标识，方便现场操作人员直观判断阀门当前开度，匹配管路流量调节需求。

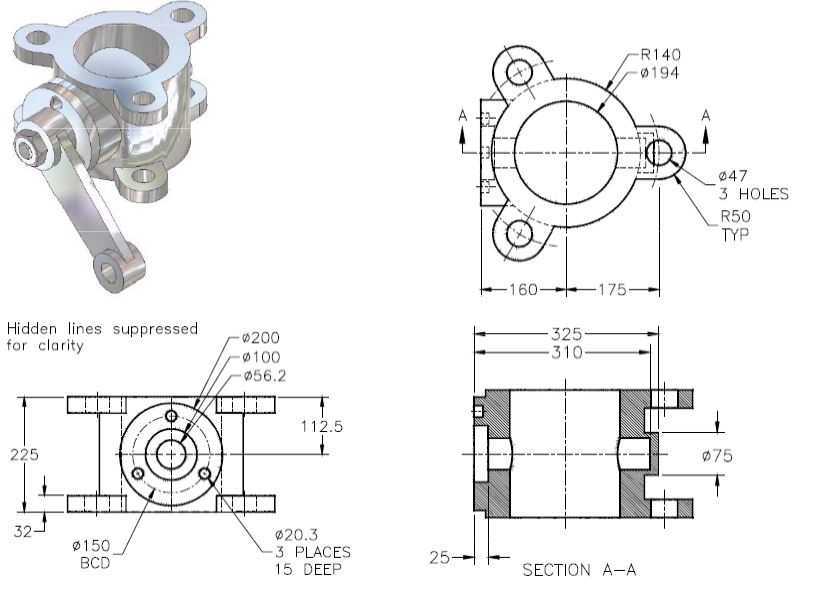

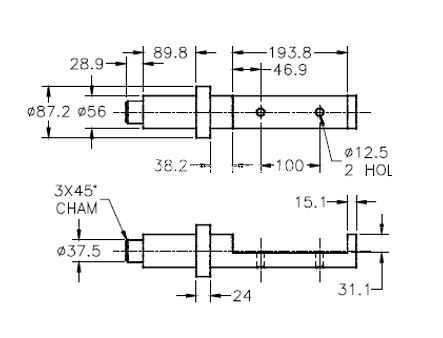

　　从尺寸边界来看，该阀主体通径相关尺寸标注清晰，阀体总轴向长度310mm，法兰安装孔分布圆直径194mm，安装耳的螺栓孔中心距横向尺寸为160mm与175mm，阀杆驱动侧突出阀体端面尺寸为25mm，手柄处于全关位置时的回转半径可参考R50、R140的标注范围，现场安装时需预留足够的手柄操作空间，避免与周边管路、支架产生运动干涉。设计过程中，阀板与阀体的密封面采用同轴度公差约束，保证回转过程中密封面贴合均匀，减少内漏风险；阀杆与阀体的配合部位设置耐磨衬套结构，降低长期回转操作带来的磨损量，延长阀门的实际使用寿命。阀体上的三处安装凸台均做了加厚处理，避免法兰螺栓紧固时阀体产生应力变形，影响密封性能。

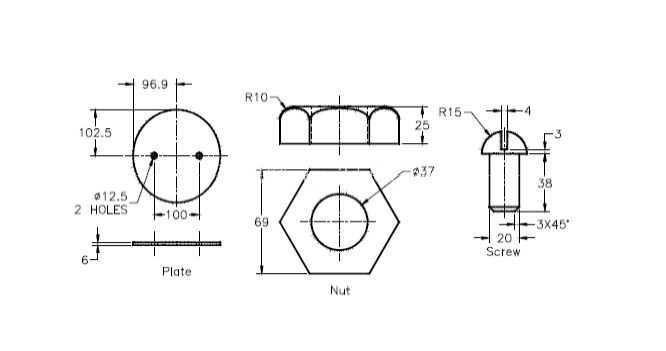

　　该结构建模过程中完整还原了各部件的装配关系，包含阀体、阀板、阀杆、操作手柄、密封件、紧固件等全部构件，可直接用于管路系统的装配干涉检查、操作空间校核，也可作为同类型阀门改型设计的基础参考框架，帮助设计人员快速完成不同通径、不同压力等级蝶阀的参数化调整，缩短产品开发周期。在实际选型应用中，该结构适配清水、低粘度油品、无强腐蚀性的化工流体介质，工作温度范围受密封件材质限制，常规丁腈橡胶密封配置下可适配-10℃到80℃的介质工况，若更换氟橡胶密封件可提升至150℃的适用温度区间。
