CREO设计开口梅花两用锻造扳手结构

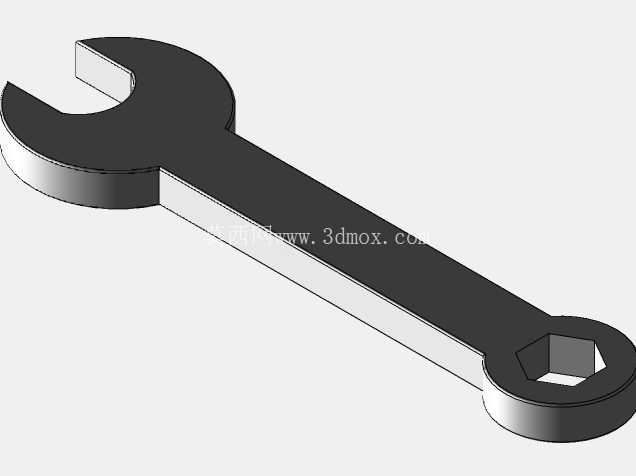

日常设备维保、产线装配、户外抢修场景里，扳手是接触频次最高的手动拆装工具，这款两用结构的锻造扳手，一端为开口夹持端，另一端为梅花环套端，能覆盖同一规格紧固件的不同拆装工况，不用频繁更换工具就能完成作业。开口端的开口尺寸经过公差匹配，刚好卡入对应规格六角头螺栓、螺母的对边，适合紧固件上方有遮挡、无法从端部套入的场景，比如设备机架内侧的螺栓、管路旁的固定螺母，从侧面卡入就能施加扭矩；梅花端为内六角环套结构，和紧固件的六个面完全贴合，受力均匀不会打滑，适合需要施加较大扭矩的紧固或拆卸作业，比如设备地脚螺栓锁紧、重型部件连接位拆装，不会因为受力集中磨圆紧固件棱角。

设计时先确定扳手的整体受力路径，从手柄到夹持端的过渡位置做了圆弧加厚处理，避免应力集中导致使用时断裂，整体采用等强度设计思路，手柄段的厚度从端部向夹持端逐渐增加，既控制整体重量，又保证受力薄弱位置的结构强度。开口端的两个夹持面做了微小的内倾角度，不是完全平行的平面，施加扭矩时能自动卡紧紧固件对边，减少滑脱风险；梅花端的内六角棱角做了微小的圆角过渡，既避免加工时的应力集中，也能减少和紧固件棱角的硬接触磨损，延长工具使用寿命。

外形尺寸上，整体长度根据对应紧固件的常用扭矩需求匹配，长度越长力臂越大，施加相同扭矩时需要的手部作用力越小，但过长会影响狭小空间的操作便利性，这款扳手的长度刚好平衡扭矩输出和空间适配性，手柄宽度贴合人手握持的弧度，边缘做了倒钝处理，长时间握持不会硌手。安装边界方面，使用时不需要额外的配套辅具，只要作业空间能容纳扳手整体长度、开口端能从侧面卡入紧固件、梅花端能从端部套入紧固件即可，开口端的厚度较薄，能适配紧固件和安装面之间间隙较小的场景，梅花端的外环直径经过优化，不会和紧固件周边的凸起结构发生干涉。

锻造工艺的结构设计也考虑到了加工可行性，整体没有过于复杂的曲面和薄壁结构，适合模锻一次成型，后续只需要对夹持面、棱角位置做精加工即可，生产效率高，成型后的零件内部金属纤维连续，强度比切削加工的扳手更高，能承受更大的冲击载荷，适合频繁使用的工业作业场景。手柄表面没有多余的装饰结构，平整的表面既方便锻造脱模，也能在使用后快速清理油污、铁屑，不会在凹槽位置积存杂物。在实际装配场景中，这种两用扳手能减少工具携带数量，维修人员外出作业时不用带多把单头扳手，一把就能应对同一规格紧固件的不同拆装需求，尤其是在高空作业、狭小设备内部作业时，减少工具更换频次能有效提升作业效率，降低工具掉落的风险。梅花端的环套结构完全包裹紧固件，即使紧固件棱角有轻微磨损，也能稳定卡合，不会像开口扳手那样容易滑脱，适合拆卸一些使用时间较长、有轻微锈蚀的紧固件。开口端的开口深度经过匹配，既能完全卡入紧固件的对边，又不会因为过深导致和安装面发生碰撞，在贴平面安装的螺栓拆装场景中也能正常使用。
