内燃机用带环槽活塞结构三维建模

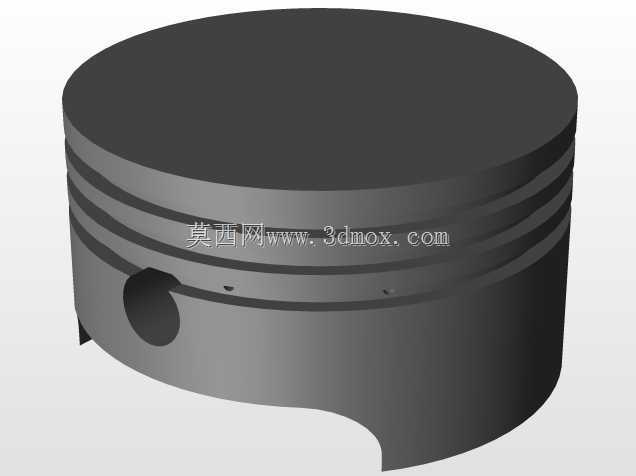

　　在往复式动力机械的核心做功单元里，活塞是直接承接燃烧压力、完成能量转换的关键构件，日常接触的车用汽油机、小型通用动力机组、农用机械动力端都离不开这类零件的支撑。这个活塞模型还原了量产机型里最常用的筒形活塞基础结构，顶部采用平面设计，没有做复杂的燃烧室凹坑造型，适配平顶燃烧室的小排量动力机型，加工时顶面的平面度公差可以控制在0.02mm以内，避免高温高压燃气从顶面缝隙窜出。活塞侧面加工了三道平行环槽，靠近顶面的两道环槽用来安装气环，负责密封燃烧室内的高压燃气，阻止燃气下窜到曲轴箱，最下方的环槽用来安装油环，刮除气缸壁上多余的润滑油，避免机油窜入燃烧室参与燃烧造成积碳。环槽的宽度、深度尺寸都按照通用活塞环的标准规格做了匹配，

　　建模时特意预留了环的安装间隙，考虑到活塞工作时的热膨胀量，环槽侧隙的取值参考了铝合金活塞的常规设计参数，常温下装配后环可以在槽内自由转动，高温工况下也不会因为膨胀出现卡滞。活塞销孔采用贯穿式设计，位置在活塞裙部上方的重心区域，用来安装活塞销连接连杆，把活塞承受的气体压力传递给连杆，再转化为曲轴的旋转扭矩，销孔的同轴度公差在建模时做了约束，避免装配后活塞销出现偏磨，导致活塞运动时敲缸。活塞裙部做了局部的缺口避让设计，是为了避开曲轴运转到下止点时的平衡块轨迹，防止活塞下行过程中和运动件发生干涉，裙部的外圆在建模时预留了合理的配缸间隙，既保证活塞在气缸内可以顺畅往复滑动，又不会因为间隙过大出现摆动异响。这类基础活塞结构除了用在内燃机上，

　　经过尺寸调整后也可以适配小型往复式空压机、柱塞泵的往复运动端，作为压缩介质的动力传递构件，设计时只需要根据工况压力调整环槽数量、销孔直径和裙部长度，就能匹配不同的设备安装边界。建模过程中特意简化了非核心的细小倒角、油孔等细节，保留了活塞的核心功能结构，方便结构设计人员做机构运动仿真时直接调用，也可以作为基础模型修改参数适配不同排量的动力机型，不用从零开始绘制基础轮廓，能节省前期方案设计的建模时间。做运动仿真时可以直接给活塞外圆添加和气缸壁的移动副约束，销孔位置添加和活塞销的转动副约束，就能快速搭建曲柄连杆机构的运动模型，验证活塞的运动行程、上下止点位置是否和整机设计参数匹配，提前排查运动干涉风险。
