卧式斯特林动力引擎结构设计方案

　　这款水平布置的斯特林引擎，属于外燃式热力转换机械，核心应用场景覆盖教学演示装置、小型余热回收动力单元、低功率分布式动力输出场景，在科普教具制作、小型实验台动力源、低温差热能回收试验领域有着不可替代的适配性。不同于内燃机依靠燃料在缸内爆燃做功的逻辑，这套结构通过外部热源对热腔工质持续加热，配合冷腔的持续散热形成工质周期性的膨胀收缩，配合曲轴连杆机构将往复直线运动转换为旋转动力输出，整个做功过程无爆燃冲击，运行振动与噪音水平远低于同功率等级的内燃机结构。

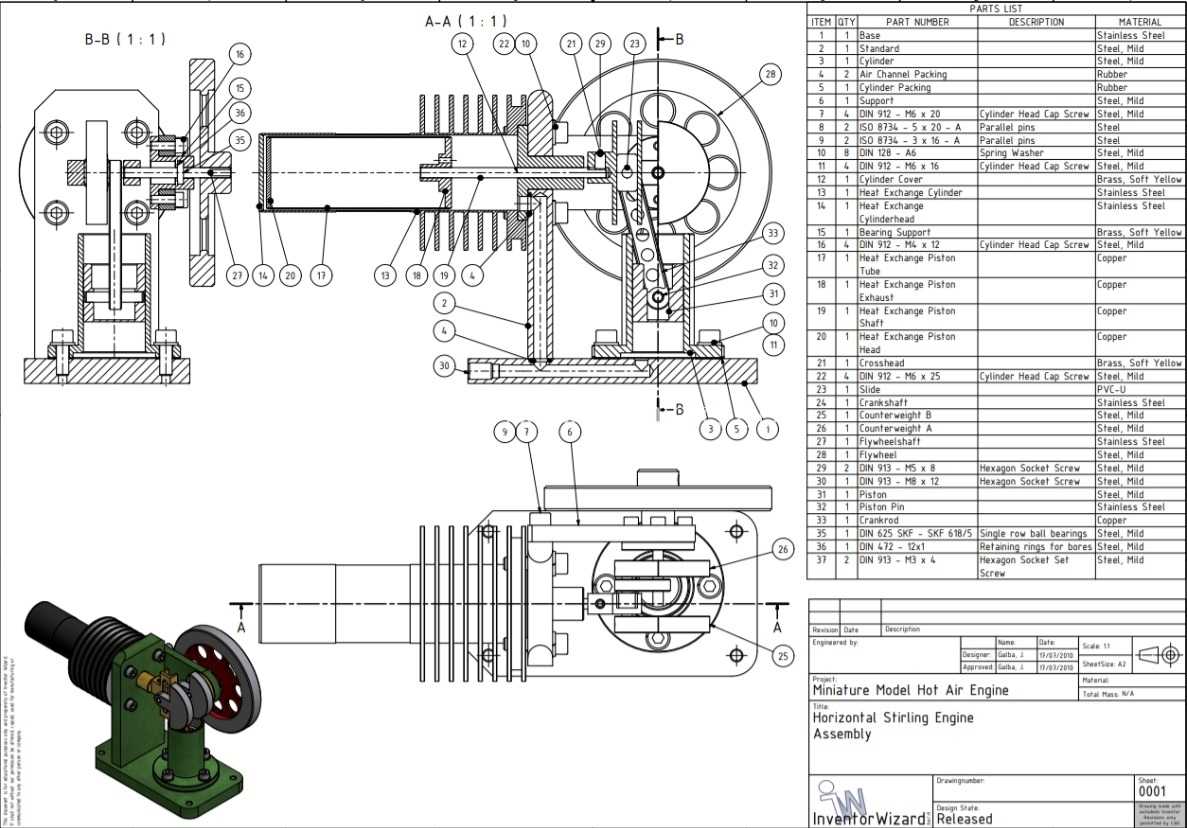

　　从设计思路层面拆解，整套结构采用水平同轴式布局，动力气缸与置换气缸沿水平轴线排布，曲轴组件布置在冷腔侧端，这种布局的核心优势是可以大幅压缩整机的垂直方向安装尺寸，对于桌面级试验台、嵌入式小型动力单元的安装适配性更好，不需要预留过大的垂直安装空间。热端气缸外壁设计有密集的环形散热鳍片？不对，热端是受热区域，鳍片结构实际是布置在冷端缸体外侧，用来增大与空气的接触换热面积，保证冷腔工质可以维持在稳定的低温区间，减少冷热腔之间的无效热交换，提升整体热力循环效率。置换活塞与动力活塞的运动相位差严格控制在90度曲轴转角，这个角度参数是经过运动学反复校核的，既可以保证工质在冷热腔之间的流动时序匹配做功需求，也能避免活塞运动过程中出现运动干涉、死点卡滞的问题。

　　安装边界层面，整套引擎的底座采用一体化铸铁式安装支座，支座上预留了四个对称布置的沉头安装孔，安装孔的孔距按照标准小型动力单元的安装规范设计，可以直接固定在标准型材实验架或者预制安装平台上，不需要额外制作转接安装板。整机的轴向总长度控制在适配桌面安装的区间，径向最大尺寸出现在飞轮端，飞轮采用辐条式镂空结构，既保证了足够的转动惯量来维持曲轴运转的平顺性，抵消活塞往复运动产生的惯性冲击，也尽可能控制了飞轮自身的重量，降低启动阶段需要的初始驱动力矩。

　　功能特性上，这套结构的所有配合面都采用了精密间隙配合设计，动力活塞与缸壁之间的配合间隙控制在微米级，既保证活塞往复运动过程中无卡滞，也能最大限度减少工质泄漏，维持缸内的工作压力差。曲轴组件采用整体式曲柄结构，连杆两端采用轴瓦式铰接，相比简易的销孔直接铰接结构，耐磨性能提升数倍，可以支持长时间连续运转而不会出现铰接点松旷、间隙过大导致的压力泄漏问题。热端缸体采用耐高温的金属材质，可以直接适配酒精灯、小型电热元件等多种外部热源，不需要额外定制专用的加热配套部件，通用性极强。

　　从实际使用的角度看，这套结构的拆解维护难度极低，所有连接紧固件都采用标准公制规格，日常维护只需要定期在连杆铰接点、曲轴支撑轴承位置添加少量润滑脂即可，不需要复杂的专用维护工具。冷热腔之间的密封件采用耐温氟橡胶材质，可以长期在冷热交替的工况下维持密封性能，不会因为温度循环出现橡胶老化、密封失效的问题。在余热回收场景下，这套引擎可以直接对接工业设备排出的低品位废热，将原本直接排放的热能转换为旋转机械能，用来驱动小型散热风扇、微型发电单元等低功率负载，实现废能的二次利用，在小型能源回收试验项目中是非常理想的原型验证结构。对于教学场景而言，整套结构的所有运动部件都外露展示，可以直观观察到斯特林循环的完整运动过程，帮助学习者快速理解外燃机的工作原理，相比封闭外壳的成品教具，结构展示性要强很多。

　　结构设计过程中，特意将置换活塞杆的密封结构设置在冷腔侧端，避开了热端的高温区域，这样密封件不需要耐受高温，大幅延长了密封件的使用寿命，也降低了密封结构的材料成本。曲轴的支撑位置采用双轴承支撑结构，两个支撑轴承分别布置在曲轴的两端，相比单悬臂支撑结构，曲轴运转过程中的径向跳动量更小，运转平顺性更高，也减少了曲轴长期受力出现弯曲变形的风险。飞轮的安装位置设置在曲轴的动力输出端，输出轴端预留了标准的轴径与键槽结构，可以直接连接带轮、联轴器等动力传输部件，不需要额外对输出轴进行二次加工，大幅降低了后续配套改装的难度。
