CREO平台搭建的外啮合齿轮泵结构

　　在中小型液压站、润滑系统以及低压流体输送回路里，这类外啮合齿轮泵是应用占比极高的动力元件，它依靠一对参数完全匹配的渐开线齿轮在泵腔内部的啮合转动，形成连续变化的密闭容积，完成流体的吸入与加压输出，相比叶片泵、柱塞泵，它的结构冗余度更低，对油液清洁度的耐受度更好，在工程机械的辅助供油回路、机床设备的集中润滑系统、小型液压机具的动力单元里都能看到这类结构的应用。

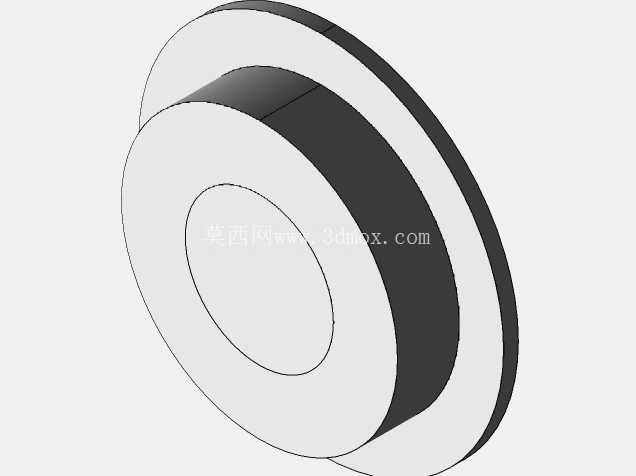

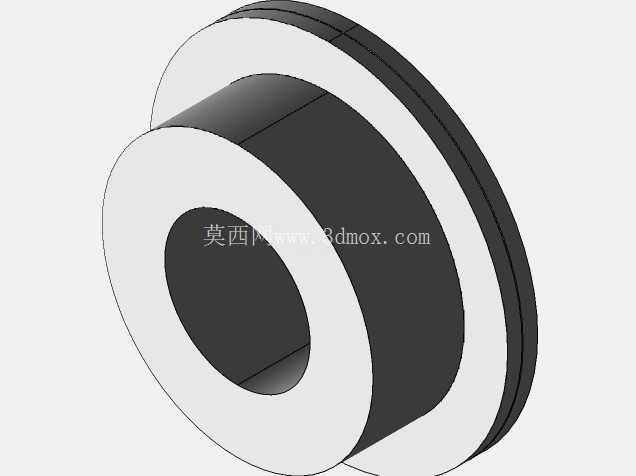

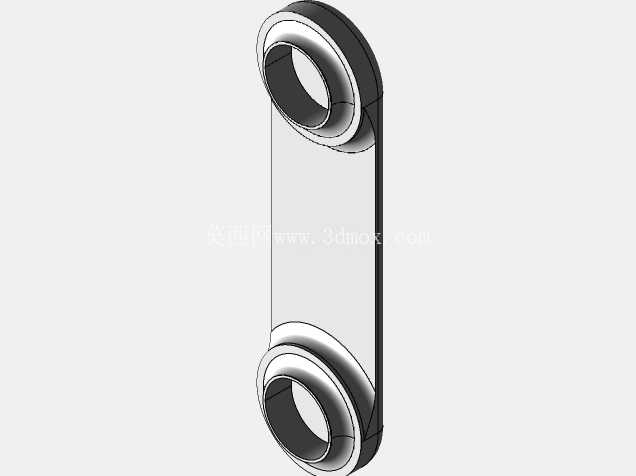

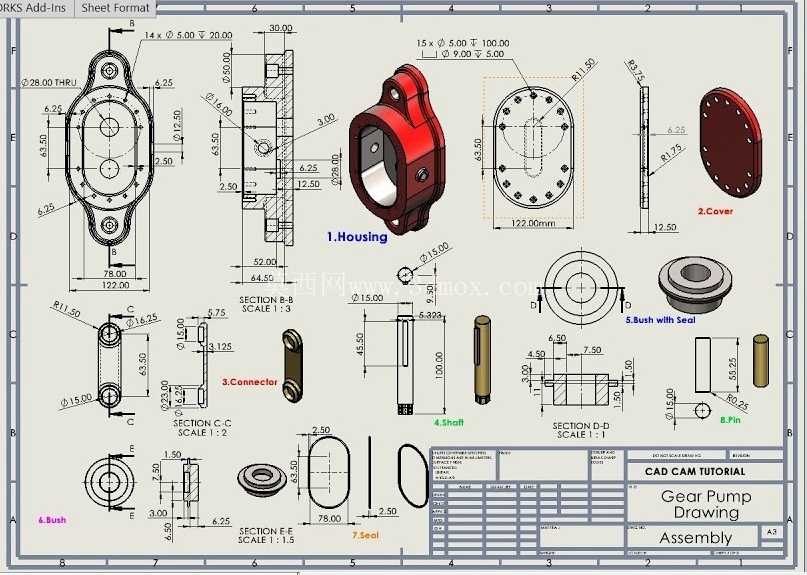

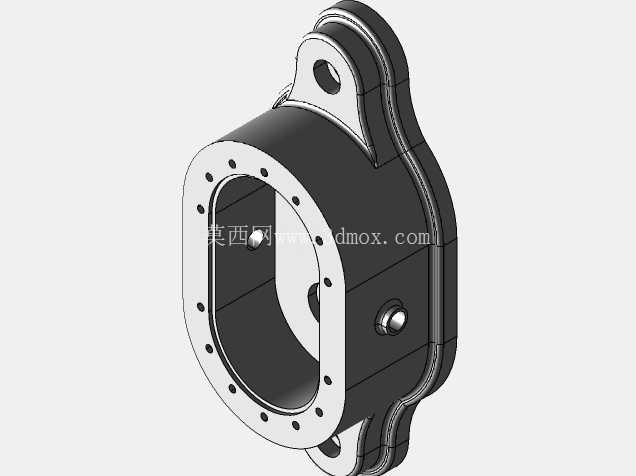

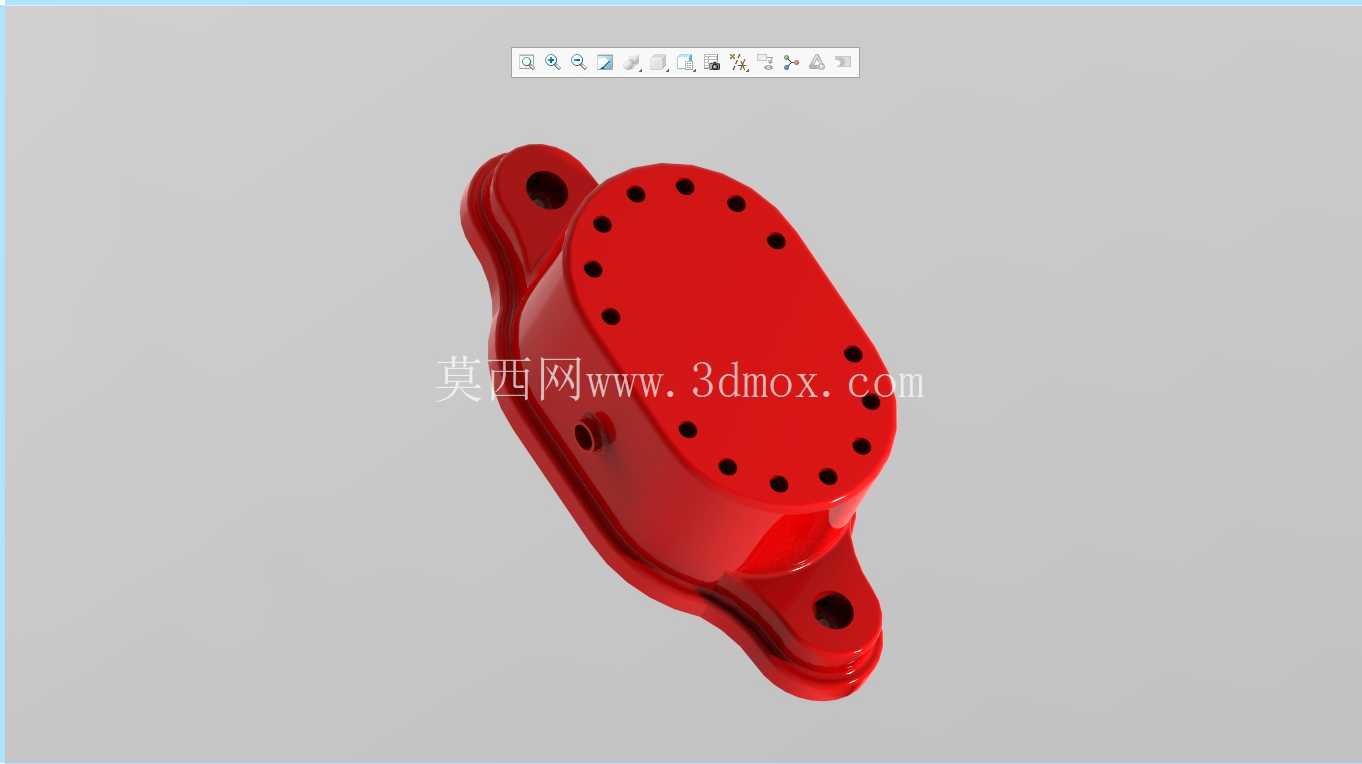

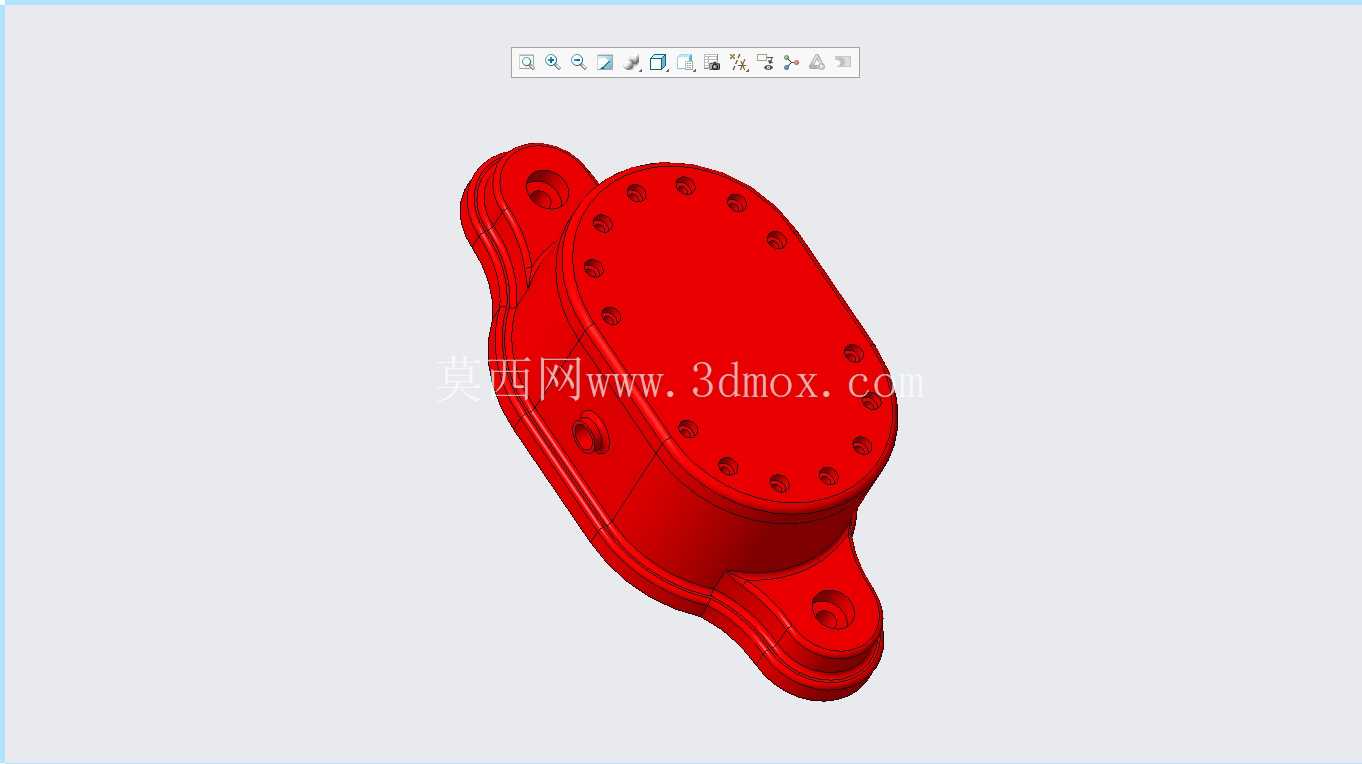

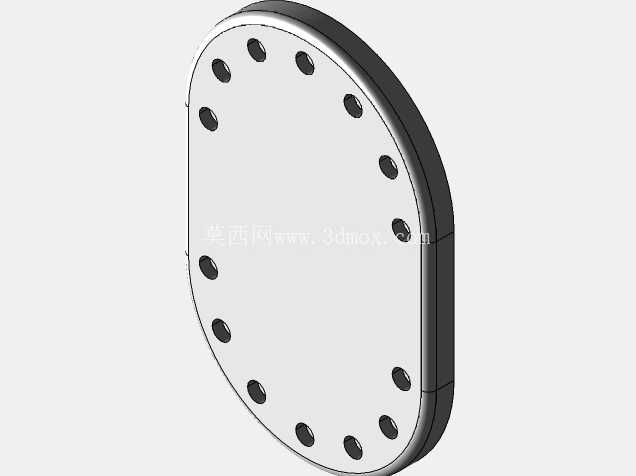

　　从结构设计逻辑来看，这个泵体采用了一体式铸造壳体搭配独立端盖的布局，壳体两侧延伸出带安装孔的固定耳座，耳座上的通孔为光孔设计，适配螺栓穿装固定，安装时需要注意耳座的贴合面平面度要求，避免安装螺栓锁紧后泵体壳体产生形变，导致内部齿轮副的啮合间隙出现偏斜，引发运转卡滞或者内泄漏量超标的问题。端盖与壳体的连接采用沿椭圆轮廓均匀排布的螺栓孔设计，这种排布方式可以让端盖的压紧力更均匀地分布在密封结合面上，相比单侧排布螺栓的结构，能有效降低结合面的渗漏风险，端盖与壳体之间通常会设置耐油密封垫或者涂覆密封胶，根据输送介质的不同调整密封材质，比如输送液压油时采用丁腈橡胶垫，输送有腐蚀性的流体时则更换为氟橡胶材质。

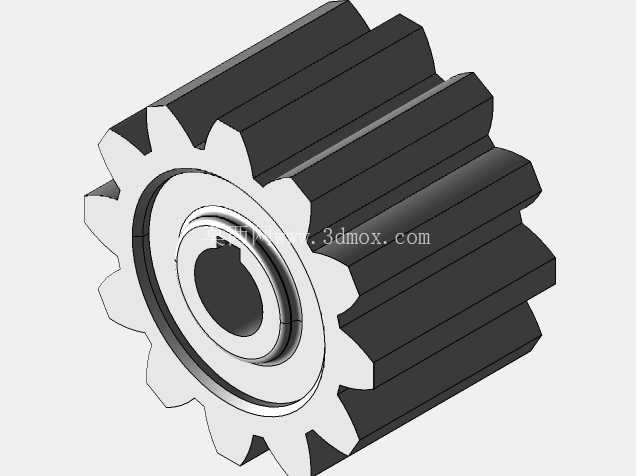

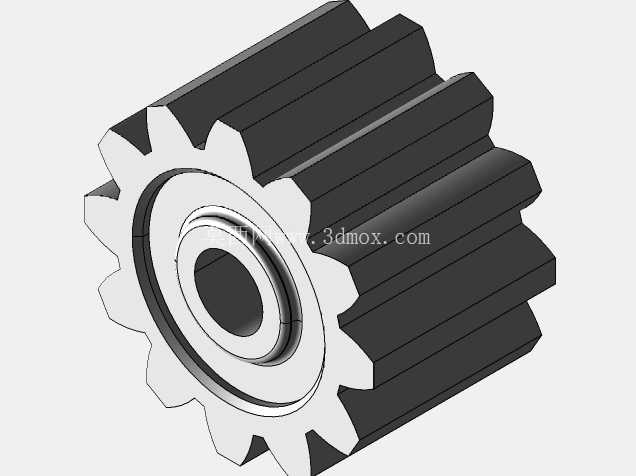

　　泵体的进出油口分别设置在齿轮啮合脱开与啮合进入的对应侧，设计时需要保证吸油口的通径足够大，避免吸油阻力过高引发气蚀，通常吸油口流速控制在1-2m/s区间，压油口通径可略小于吸油口，流速控制在3-5m/s即可。内部的齿轮副采用标准模数的渐开线直齿圆柱齿轮，齿轮与泵腔内壁的径向间隙、齿轮端面与端盖之间的轴向间隙是影响泵容积效率的核心参数，建模时需要严格控制间隙取值，径向间隙通常取0.02-0.04mm，轴向间隙取0.01-0.03mm，间隙过大会导致内泄漏增加，容积效率下降，间隙过小则会在零件受热膨胀时出现运动干涉，导致运转阻力增大甚至零件抱死。

　　从安装边界来看，两个固定耳座的孔位中心距是安装时的核心定位尺寸，建模时已经预留了足够的螺栓穿装空间，适配常用的内六角圆柱头螺栓安装，泵体整体的外轮廓没有突兀的突出结构，在液压站阀块集成安装或者设备内部狭小空间布置时，能有效减少空间占用，同时壳体上设置的定位销孔可以保证端盖与壳体的重复装配精度，避免多次拆装后齿轮副的同轴度出现偏差。

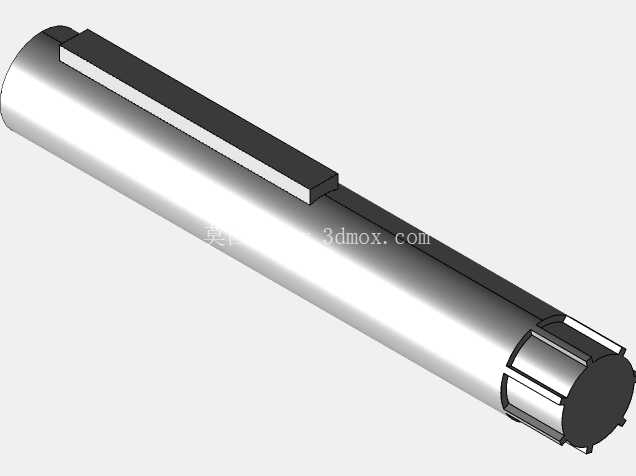

　　在实际工况应用中，这类齿轮泵通常作为系统的低压动力源，额定工作压力一般在2.5MPa以下，适合润滑油输送、低压液压回路供油等场景，设计时齿轮的齿宽需要根据额定流量匹配，齿宽越大，同转速下的输出流量越高，但对应的齿轮轴受力也会增大，需要匹配对应承载能力的滑动轴承或者滚动轴承，轴承的润滑通常采用泵内部输送的介质自润滑，不需要额外设置润滑管路，进一步简化了整体结构。建模过程中对齿轮的渐开线齿廓做了精确拟合，保证啮合过程中齿面的接触连续性，避免出现困油现象，同时在端盖上对应齿轮啮合的困油区域设置了卸荷槽结构，将困油区域的高压油引导至压油腔，低压区域与吸油腔连通，降低运转过程中的振动与噪声。

　　整个泵体的外部做了圆弧过渡处理，没有尖锐的棱角，既可以避免铸造过程中出现应力集中，也能减少安装使用过程中的磕碰损伤，壳体的壁厚根据耐压需求做了等强度设计，在进出油口、轴承安装位等受力较大的区域适当增加了壁厚，保证壳体在额定压力下的形变控制在允许范围内，不会因为压力波动导致壳体开裂或者密封失效。
