电缆电线绞合旋风机结构设计

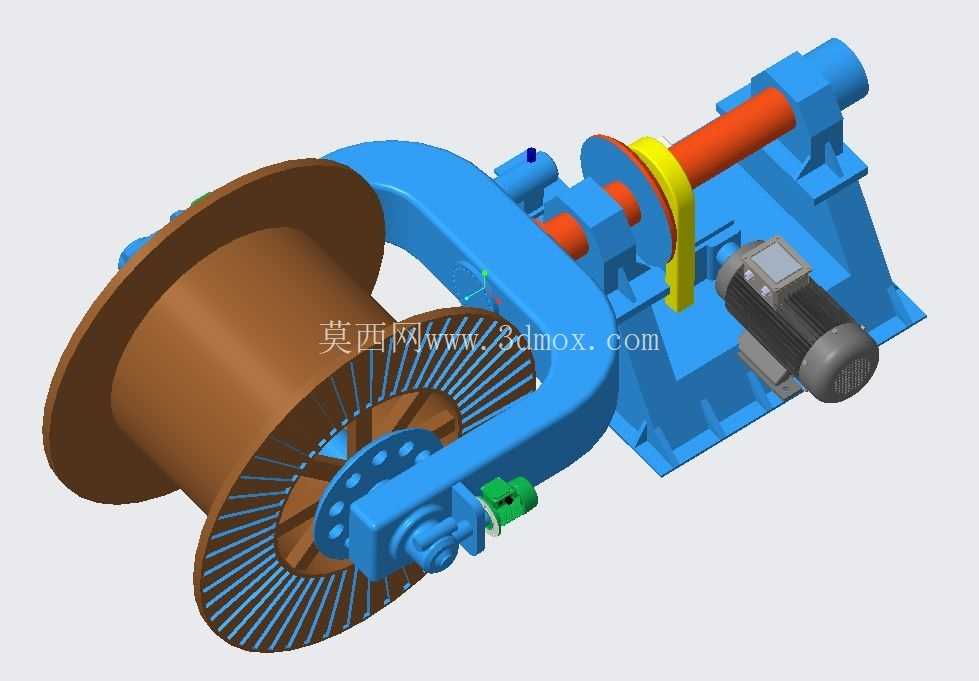

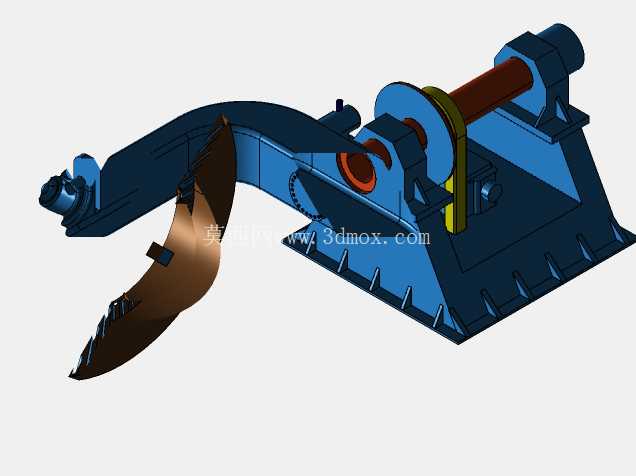

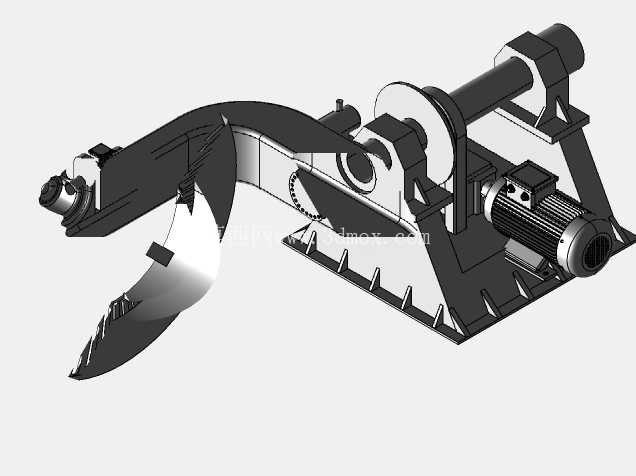

　　在电线电缆生产制造的绞线工序段，这类旋风机是完成多根单股线芯绞合成型的核心执行设备，区别于传统大型框绞机的笨重结构，这款紧凑型绞合设备更适配小规格线缆、多股细铜线的绞合作业场景，常见于中小型线缆厂的细拉绞线工位、特种线缆小批量生产单元，也可作为线缆复绕、成卷前的预绞合配套装置使用。从结构布局来看，设备采用悬臂式绞盘搭配卧式收线卷筒的排布方式，核心的绞合旋臂采用弯臂式铸钢基体结构，这种非对称弯臂设计并非随意选型，而是在动平衡校核阶段反复调整了臂身的配重分布，让旋臂在额定转速下运行时的径向跳动量控制在0.2mm以内，避免高速旋转时因偏心振动导致线芯绞合节距不均、断丝等问题。

　　旋臂末端配置的导向轮组内嵌陶瓷过线套，过线套的圆弧半径按照最大适配线径的3倍设计，既可以减少线芯过线时的摩擦损伤，也能避免硬弯导致的线芯应力集中。动力端采用卧式减速电机直连主轴的传动方案，省去了传统皮带传动的打滑隐患，主轴与绞臂的连接采用锥面配合加平键周向固定，装配时的同轴度公差控制在IT7级，保证大扭矩输出时的连接可靠性。收线卷筒采用快拆式卡盘固定结构，卷筒的挡边直径、内筒宽度按照常规500型工业线缆线盘的安装尺寸设计，安装边界上，设备底座的地脚螺栓孔位按照横向600mm、纵向420mm的间距排布，底座底面加工有定位止口，方便现场安装时快速找正水平，不需要额外加工复杂的安装基础。

　　设备的排线机构采用往复式丝杆驱动，排线导轮的移动行程与卷筒宽度完全匹配，换向位置设置有缓冲阻尼结构，避免排线到边时的硬冲击导致线缆排列不齐。从功能实现逻辑上，线芯从主轴中心的穿线孔进入，经过旋臂上的分线导轮均匀分散后，随着旋臂的旋转完成多股线的扭绞，绞合后的线缆经过导向轮引导，整齐缠绕到收线卷筒上，绞合节距可以通过调整主轴转速与收线转速的传动比来灵活适配，覆盖0.5平方到16平方的多股铜芯线、铝芯线的绞合工艺需求。设计过程中，针对旋臂高速旋转的安全防护，在旋臂的外侧预留了安全防护罩的安装位，防护罩采用钢板折弯成型，对应线芯穿入的位置开有过线缺口，既不影响正常走线，也能防止断线、零件飞出引发的安全事故。主轴的支撑端采用一对圆锥滚子轴承背对背安装，能够同时承受绞合作业时产生的径向力和轴向力，轴承端盖处设置有双唇形密封圈，阻挡车间内的铜屑、灰尘进入轴承腔，延长润滑脂的更换周期。设备整体的涂装采用工业蓝作为主体色，转动部位的安全警示色按照工业安全标准涂刷黄黑相间标识，电机接线盒的位置预留了足够的接线操作空间，外接控制线的走线槽沿着底座内侧排布，避免走线外露被剐蹭破损。

　　在实际选型适配时，需要注意设备的进线端中心高度与前端放线架的出线中心高度保持一致，高度差控制在±5mm以内，否则会导致线芯进线角度偏斜，影响绞合后的线芯圆整度；收线端的张力调节采用摩擦片式张力结构，张力大小可以根据线径规格手动调整，避免张力过大拉细线芯，或是张力过小导致绞合后的线芯松散。这款设备的结构紧凑度较高，整体占地尺寸比同规格传统绞线设备缩小约30%，不需要复杂的地基施工，适合车间内灵活调整工位布局，对于小批量多品种的线缆生产场景适配性较强，在三维建模过程中，所有转动副的配合间隙、运动包络都做了完整的干涉检查，旋臂旋转时的最大运动包络半径、收线卷筒转动时的安全距离都在模型里做了明确标注，方便后续做生产线布局规划时直接参考尺寸边界，不需要二次测绘核对。
