发动机机油泵壳体结构设计

　　在发动机润滑系统的整体布局中，机油泵壳体是承担容腔构建、部件承载、油路密封多重作用的核心结构件，其设计合理性直接决定润滑系统的供油稳定性与整机运行可靠性。从实际装车场景来看，这类壳体多采用压铸铝合金或灰铸铁材质成型，适配乘用车、商用车及小型工程机械的内燃发动机润滑回路，安装位置通常处于发动机缸体下部油底壳上方区域，需在发动机持续运行的振动、温度交变工况下保持结构强度与密封性能。

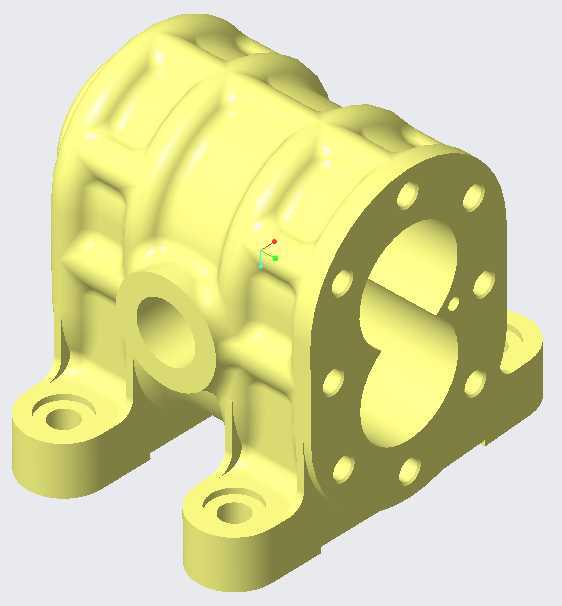

　　从功能特性维度拆解，该壳体首先为机油泵的内外转子、驱动轴、限压阀组件提供封闭的安装容腔，壳体内部的型腔轮廓完全匹配转子的运动包络，预留的间隙既要保证转子高速转动无卡滞，又要控制内泄漏量以维持泵油压力稳定。壳体侧面预留的侧向通油孔为进油通道接口，可直接连通油底壳集滤器管路，端部带螺栓孔的法兰面为出油端对接面，用于连接通往发动机主油道的供油管路，法兰面上均匀分布的螺栓孔采用跨中均布设计，可保证密封面压紧力均匀，避免长期运行后出现渗油问题。

　　设计过程中首先需要匹配机油泵的额定排量参数确定内部型腔的容积，转子腔的偏心距、深度尺寸需与选定的转子参数完全适配，避免出现容积效率不足或转子运动干涉的问题。底部的两个带安装孔的支撑脚是核心安装定位结构，安装孔的中心距、孔径尺寸需严格匹配发动机缸体上的预设安装点位，支撑脚与主体结构之间设置的加强筋可提升安装位的结构刚度，抵消发动机运行过程中传动带来的振动载荷，避免长期使用后出现安装位开裂的问题。壳体外壁的加强筋布局并非随意设置，除了提升整体结构刚性外，还可在压铸成型过程中充当补缩通道，减少厚壁位置的缩孔缺陷，同时增大壳体散热面积，帮助泵体内的机油维持合适工作温度。

　　安装边界层面，除了底部安装脚的定位尺寸外，需要重点控制进出油接口的位置度公差，出油法兰面的平面度需控制在0.05mm以内，保证与对接管路密封垫的贴合效果；侧向进油孔的轴线角度、伸出长度需预留足够的管路装配空间，避免与周边的曲轴、平衡轴等运动部件出现干涉。壳体上的所有连接螺栓孔深度需严格控制，避免钻通壳体内部型腔导致泄压，螺纹精度需满足装配扭矩要求，保证在发动机全生命周期内螺栓不会出现松动。

　　从结构细节来看，壳体端部法兰面上的螺栓孔数量根据泵的额定压力设置，该款壳体采用10孔均布设计，可承受最高0.6MPa的机油工作压力，满足常规民用发动机的润滑系统压力需求。壳体壁厚采用渐变设计，主体壁厚根据材质特性控制在3-5mm区间，安装位、法兰面等受力位置适当加厚，既控制整体重量，又保证结构强度。内部型腔的加工粗糙度需达到Ra1.6以下，减少转子转动过程中的磨损，同时降低油液流动阻力，提升泵油效率。在实际建模过程中，需要重点校验各结构之间的过渡圆角，避免应力集中，尤其是支撑脚与主体连接位置、法兰与腔体过渡位置，圆角半径不小于2mm，可大幅降低交变载荷下的疲劳开裂风险。
