角行程拨叉式气动执行机构结构设计

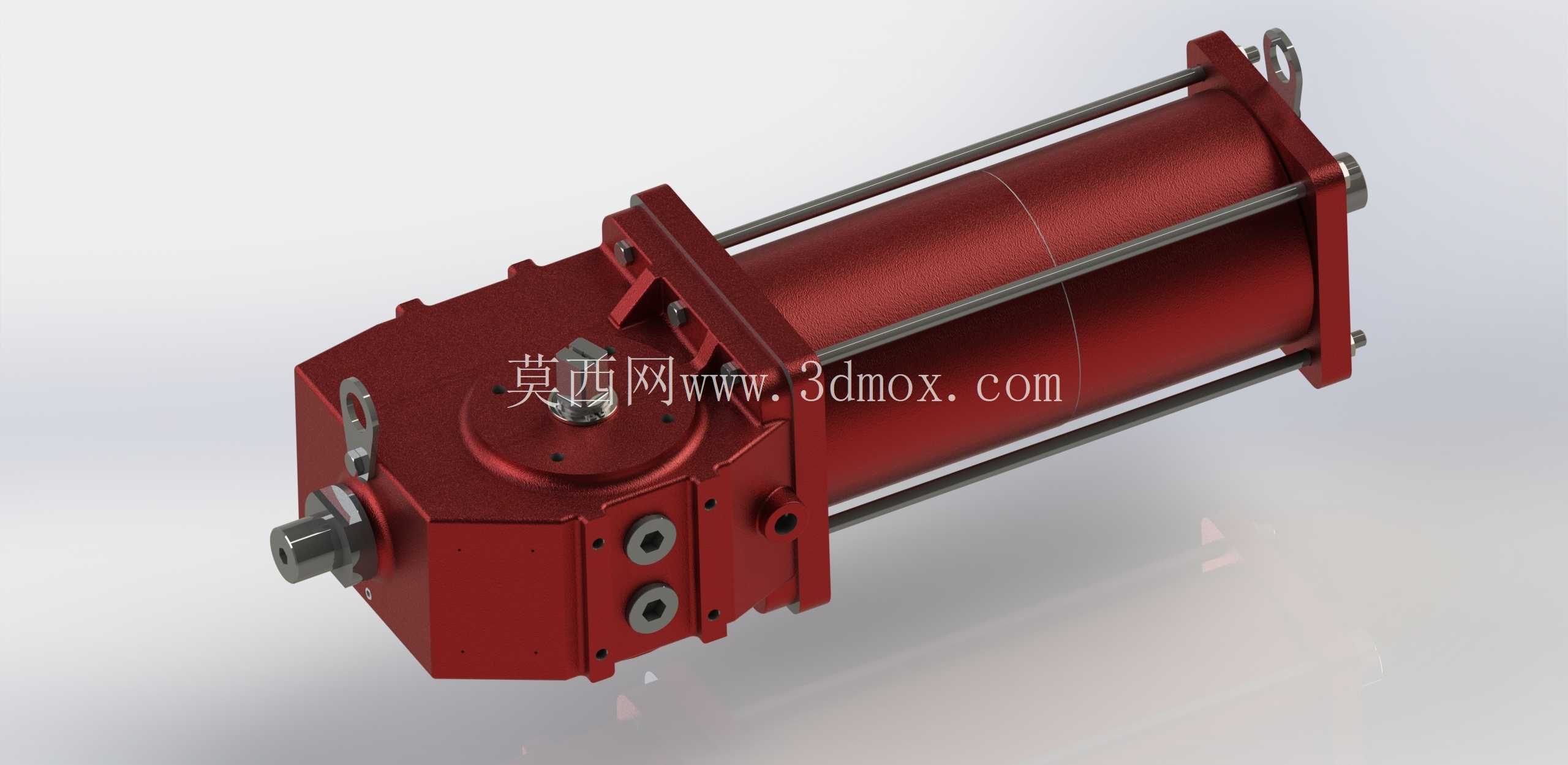

　　这套角行程拨叉式气动执行机构，主要适配工业管路系统中球阀、蝶阀等90度回转类阀门的驱动需求，在化工流体输送、市政水处理、油气长输管线、制药洁净管路等场景中应用广泛，可通过压缩空气驱动实现阀门的快速启闭或开度调节，替代人工操作完成高压、大口径、高危介质管路的阀门控制，适配远程自动化控制回路的信号接入需求。从结构设计逻辑来看，该执行器采用单气缸横向布置配合拨叉转换机构的方案，区别于传统齿轮齿条式执行器的平行力输出，拨叉结构在行程起止点可获得更大的输出扭矩，更适配大口径阀门启闭瞬间的高扭矩需求，同时降低气缸缸径需求，压缩整体安装空间。

　　主体动力段采用无缝气缸筒搭配多根贯通式拉杆锁紧结构，缸筒表面做硬质氧化处理提升耐磨与抗腐蚀性能，端盖与缸体之间采用丁腈橡胶O型圈密封，可适配0.4-0.8MPa的常规工业压缩空气气源，气源接口设置在箱体侧部的预留接口位，可根据现场管路走向选择不同方向的接入方式，减少现场配管的弯折需求。动力输出转换段采用一体式铸铁箱体结构，箱体内部集成拨叉、输出轴、行程限位组件，输出轴采用镀硬铬处理的合金钢材质，轴端设置标准方榫连接结构，可直接与阀门阀杆对接，无需额外加工过渡连接套，箱体与输出轴之间采用组合密封圈结构，可有效阻挡现场粉尘、水汽进入箱体内部，适配户外、多粉尘的工业安装环境。

　　从安装边界尺寸来看，该执行器的底部安装法兰符合ISO5211连接标准，法兰面预留对应规格的螺栓安装孔位，可直接匹配同标准的阀门顶部法兰，无需额外加工转接板；输出轴中心到底部安装面的高度经过优化，可避免与阀门支架、填料压盖产生干涉，气缸段横向延伸的长度控制在合理范围，安装时不会与周边管路、支架产生空间冲突，侧部预留的行程限位螺栓可在±5度范围内调整阀门的全开、全关位置，保证阀门密封面的完全贴合或完全开启，避免出现内漏或流道受阻的问题。

　　设计过程中针对拨叉与活塞推杆的连接位置做了耐磨处理，接触部位镶嵌自润滑铜套，可降低长期往复动作过程中的磨损量，延长执行器的免维护周期，箱体侧部预留的两个气源接口分别对应气缸的两腔，接入二位五通电磁阀即可实现双作用的启闭动作，若配套弹簧复位组件，还可实现断气故障状态下的阀门自动复位，满足管路系统的故障安全设计要求。整体结构的受力经过仿真校核，拨叉部件在最大输出扭矩工况下的应力集中点均做了圆角过渡处理，避免长期交变载荷下出现疲劳断裂，气缸拉杆的预紧力经过计算，可承受最高1.0MPa的气源压力而不出现端盖渗漏问题，输出轴的轴承位采用双轴承支撑结构，可承受阀门启闭过程中产生的径向载荷，避免轴系偏磨导致的密封失效问题。在实际选型应用中，该结构的执行器相比同扭矩等级的齿轮齿条式执行器，重量可降低15%左右，动作过程中的扭矩输出曲线更贴合阀门的负载特性，在大口径、高压力等级的管路上应用时，可有效降低气源消耗，提升动作稳定性，外部喷涂采用工业级环氧聚酯粉末涂层，可适配沿海高盐雾、化工区腐蚀性气体等恶劣安装环境，外露紧固件均采用304不锈钢材质，避免长期使用出现锈蚀导致的维护拆卸困难。
