立式框架型自动化压合装配作业装置

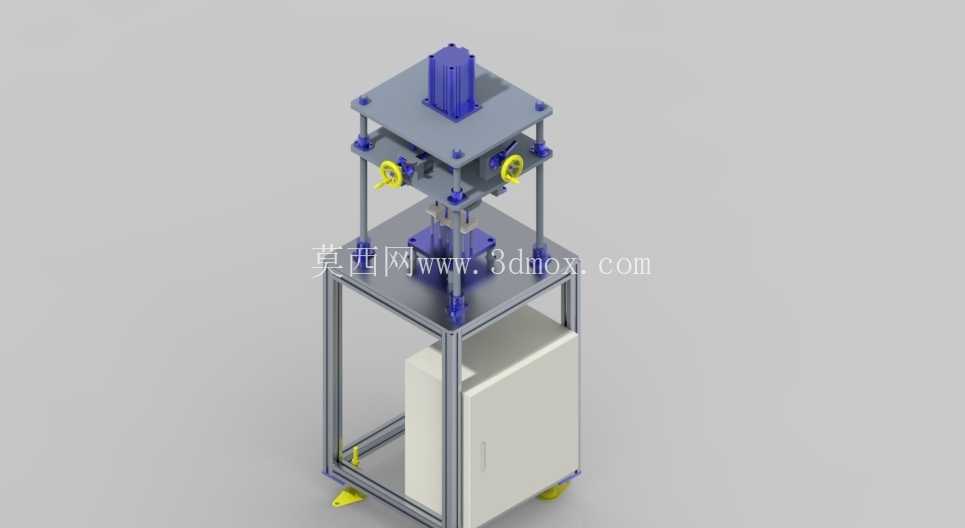

　　这套立式压合装配装置，主要面向3C小五金、低压电器配件的小零件压装工序场景，常见于小型变压器引脚压合、塑料壳体与金属嵌件的压入装配、小型密封件压装这类需要稳定下压力、保证压装同轴度的工位，替代传统手动压台的人工作业，降低操作人员的劳动强度，同时保证每批次压装的行程一致性，避免手动压装出现的压偏、压入深度不足或者过压损伤工件的问题。从结构布局来看，整机采用标准欧标铝型材搭建落地式框架，底部配置带刹车的万向脚轮，方便在车间内根据产线调整工位位置，不需要额外做地脚固定，适配多品种小批量的柔性生产场景，机架底部预留的安装空间用来放置集成式电控柜，柜体采用标准冷轧钢板喷塑工艺制作，所有气动控制元件、电气接线端子、动力回路都集成在柜内，避免车间粉尘、切削液飞溅污染元件，同时柜门上预留了操作按钮的安装位，操作人员不需要打开柜门就可以完成启动、急停、复位的常规操作。

　　上部的执行单元采用立式安装的气动缸作为压合动力输出，相比液压缸不需要配套液压站，没有漏油污染工件的风险，相比电动缸成本更低，适配10kN以内的小吨位压装需求，压头位置预留了标准安装接口，可以根据不同的工件形状快换对应的压头工装，不需要整体拆卸执行机构。压合工位的两侧配置了带手轮的导向调节机构，黄色的手轮操作件辨识度高，操作人员可以根据工件的外形尺寸快速调整两侧定位块的间距，适配不同长宽规格的工件装夹，导向轴采用镀铬光轴配合直线轴承，调节过程顺滑无卡滞，调整到位后可以通过锁紧螺母固定位置，避免压装过程中定位块移位。

　　上下两层安装板之间配置了四根等高的导向立柱，保证上压合板下行过程中全程保持水平，不会出现偏载倾斜的问题，所有连接位置都采用内六角圆柱头螺钉配合防松垫圈，长期往复运行也不会出现连接松动的情况。从安装边界来看，整机的占地尺寸控制在600mm见方以内，高度不超过1800mm，不需要占用过大的车间空间，可以直接放置在标准工作台上，也可以独立落地使用，气源接口采用标准快插接头，接入车间常规0.5-0.7MPa的压缩空气气源就可以运行，不需要额外配置特殊动力源。

　　设计过程中优先考虑了操作的安全性，压合区域的两侧预留了安全光栅的安装位，后期可以根据需求加装安全防护装置，避免操作人员误伸手进入压合区域造成工伤，同时机架的所有铝型材端面都配置了端盖封盖，没有外露的型材切割锐边，避免搬运、操作过程中划伤人员。压合行程可以通过气缸上配套的磁性开关进行调整，根据不同工件的压入深度设置对应的下行停止位置，不需要机械调整硬限位，换型的时候只需要在电控面板上调整参数就可以完成行程切换，缩短换型等待的时间。下部的机架层板位置预留了工件放置的空间，可以临时存放待压装的工件或者压装完成的成品，不需要额外配置旁边的置物台，减少工位的辅助配件数量。整套装置的结构没有复杂的定制加工件，80%以上的零件都是标准工业配件，后期维护的时候可以直接采购标准件更换，不需要单独定制加工，降低设备的后期维护成本，对于小型加工厂或者组装车间来说，不需要复杂的调试就可以投入使用，适配多品种的小零件压装作业需求。
