重锤杠杆式法兰连接安全泄压装置

　　这类重锤杠杆式泄压装置，最早在工业锅炉、中低压承压储罐、蒸汽输送管网的压力保护场景中普及，核心作用是当承压系统内部介质压力超过设定阈值时，自动开启阀瓣泄放多余介质，待压力回落至安全区间后自动回座密封，避免设备超压破裂、介质泄漏引发的生产安全事故。和弹簧式安全阀相比，杠杆重锤结构的加载力恒定，不会因为阀瓣开启高度变化出现加载力陡增的问题，动作可靠性更强，尤其适合温度较高、压力波动平缓的蒸汽、清水类介质工况，在中小型工业锅炉房、厂区集中供热管网、常压化工反应容器的压力保护环节应用占比不低。

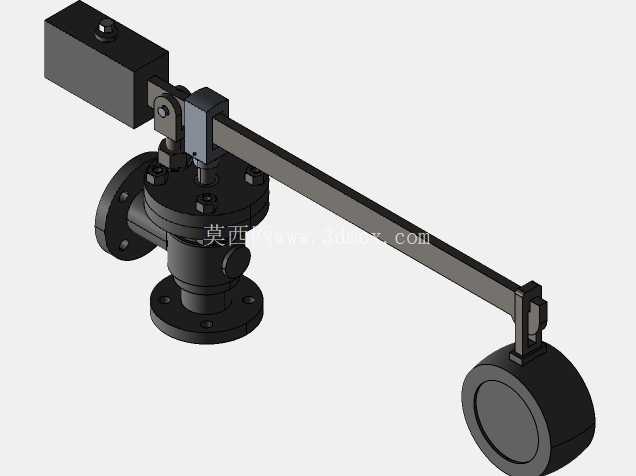

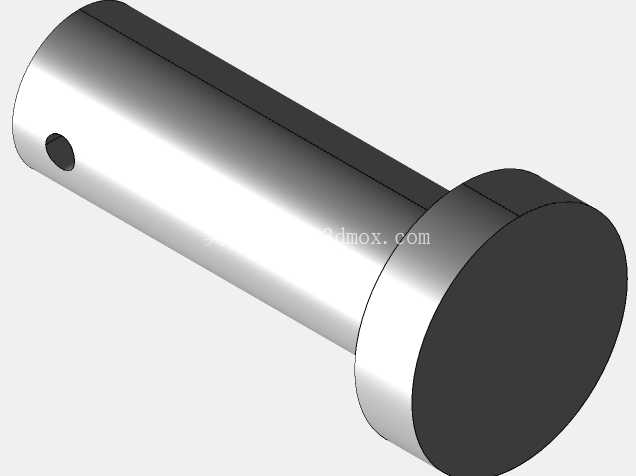

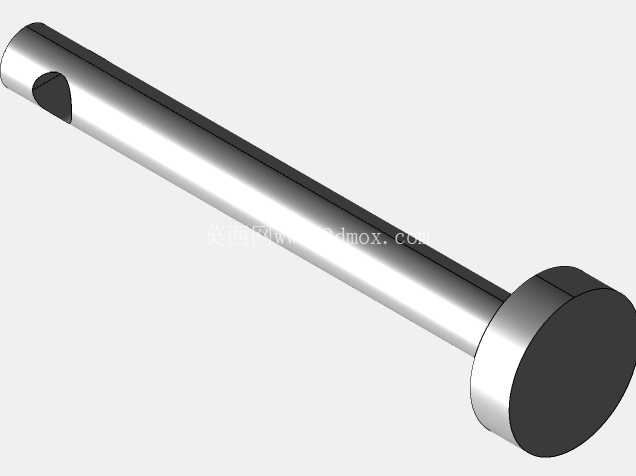

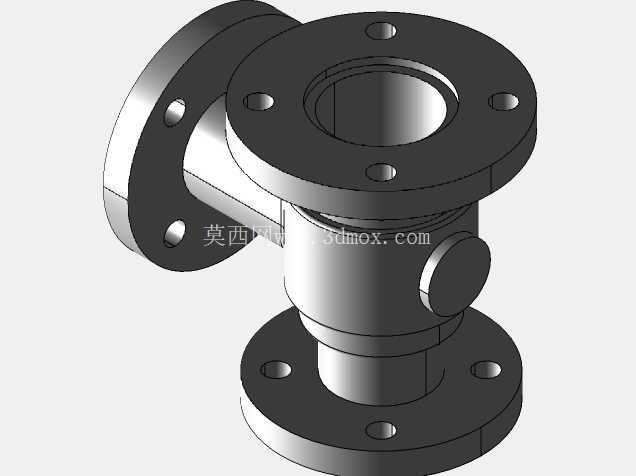

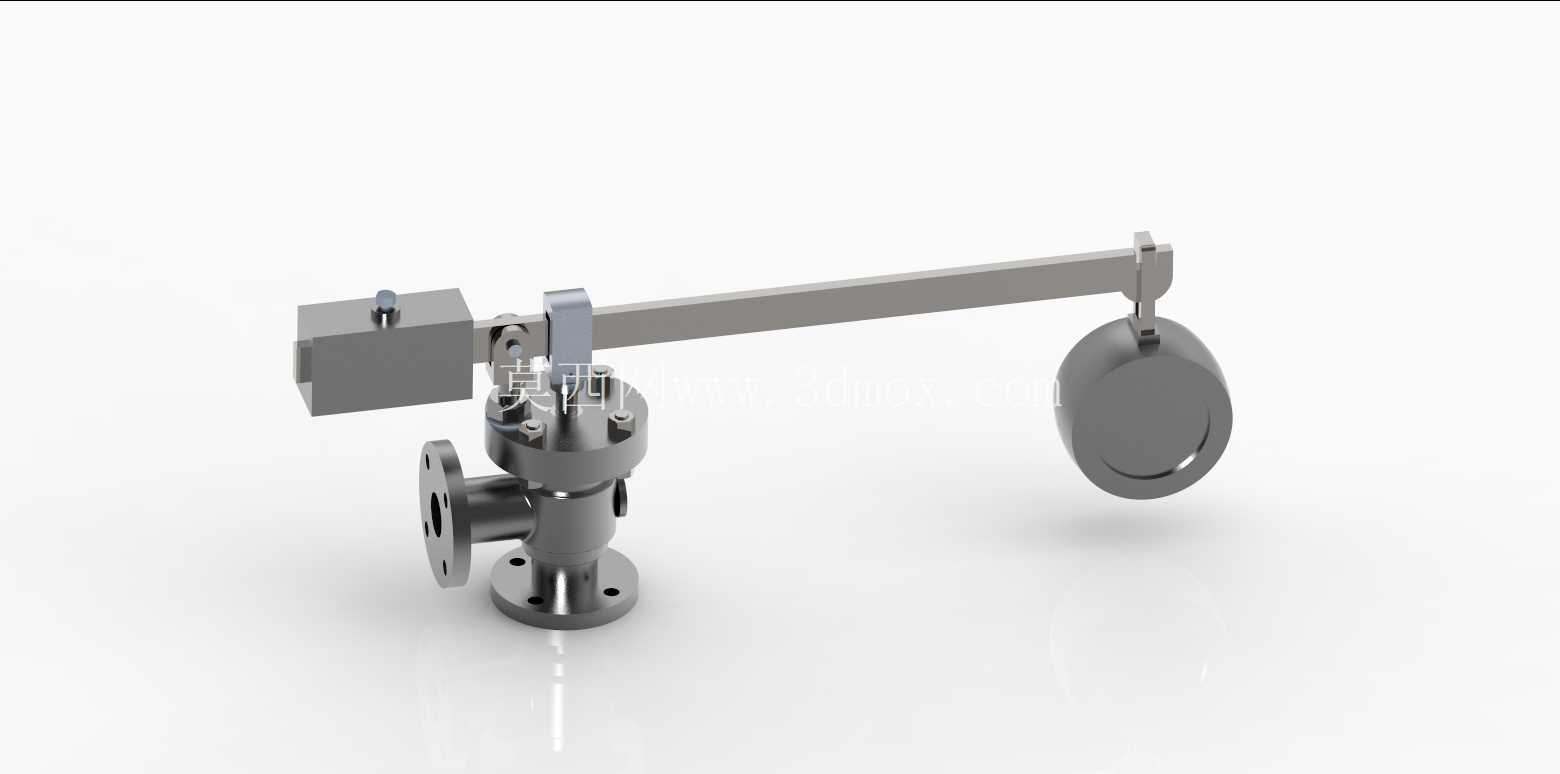

　　整套组件的结构逻辑围绕杠杆力矩平衡原理搭建，阀体采用下进侧出的角式流道结构，底部为法兰连接端，用于和承压设备的预设接口对接，侧部为介质泄放出口，可对接泄压引出管将泄放介质引导至安全区域。阀瓣组件安装在阀体中腔的密封座上方，阀杆向上延伸连接杠杆支点端，杠杆的另一端挂载重锤块，通过调整重锤在杠杆上的固定位置，就能改变作用在阀瓣上的密封压紧力，对应匹配不同的系统开启压力设定值。设计过程中需要重点核算杠杆的力矩配比，支点位置的销轴需要承受反复的冲击载荷，因此销轴与杠杆铰接位置的配合间隙要控制在合理范围，既要保证杠杆动作灵活无卡滞，也要避免间隙过大导致阀瓣密封面偏斜，出现正常工况下的介质渗漏问题。

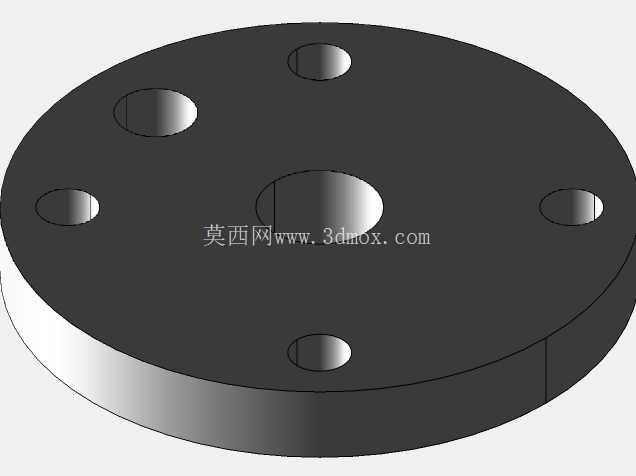

　　从安装边界来看，这类角式结构的泄压装置对安装垂直度有明确要求，必须保证阀杆处于垂直状态，否则杠杆的重力分力会改变实际加载力矩，导致开启压力偏离设定值，甚至出现密封失效泄漏。底部法兰的连接尺寸需要匹配对应承压设备的接口标准，法兰密封面的平面度要满足密封要求，安装时螺栓要按照对角顺序均匀紧固，避免阀体受附加应力导致中腔变形。重锤侧的杠杆延伸方向需要预留足够的操作空间，方便后期校准时调整重锤位置，同时要避免杠杆周边有杂物卡阻，保证泄压动作时杠杆可以顺畅抬升，不会出现卡涩导致泄压不及时的问题。

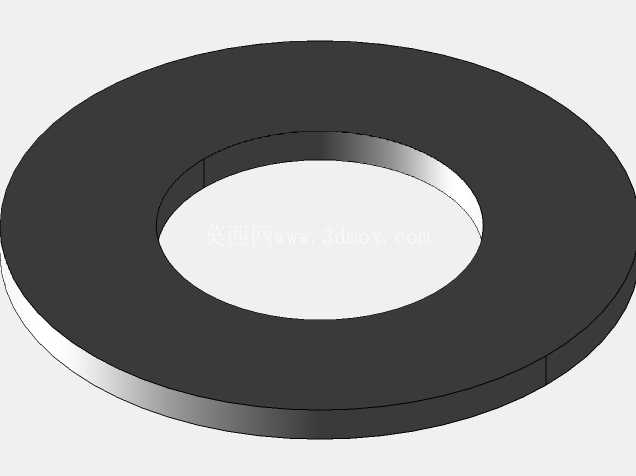

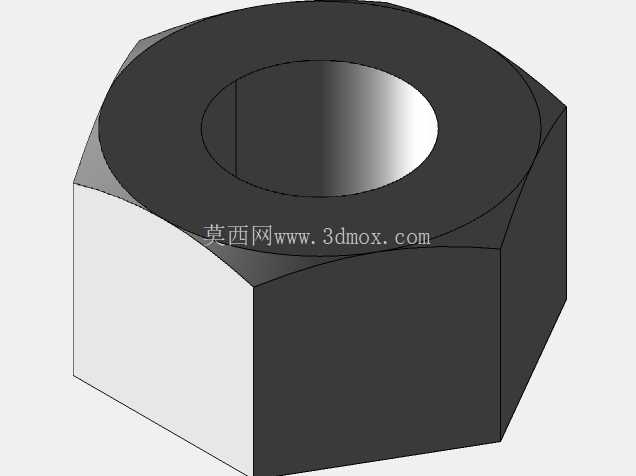

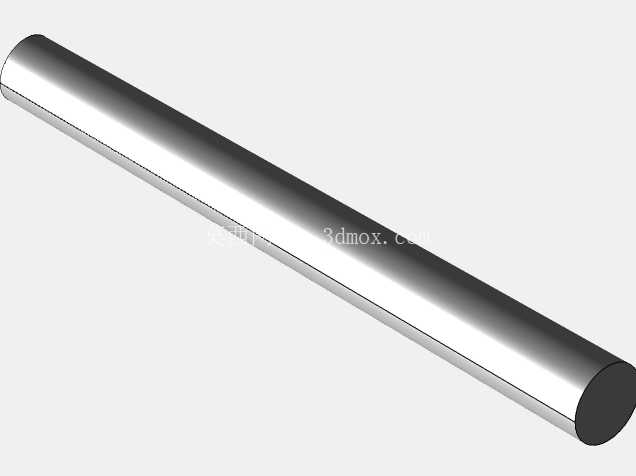

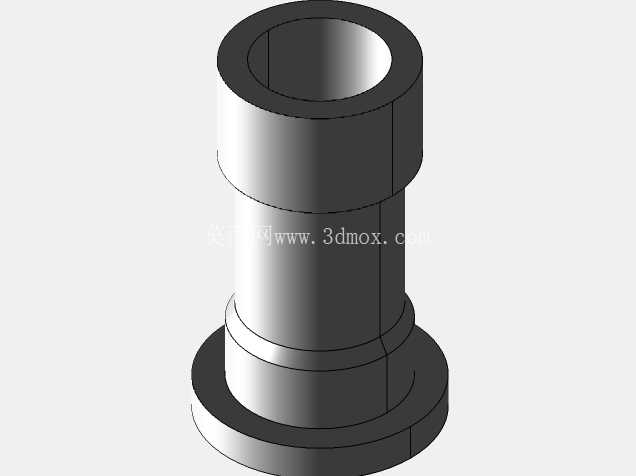

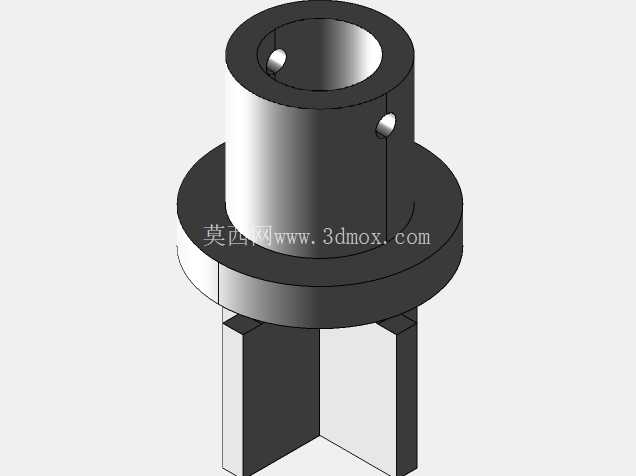

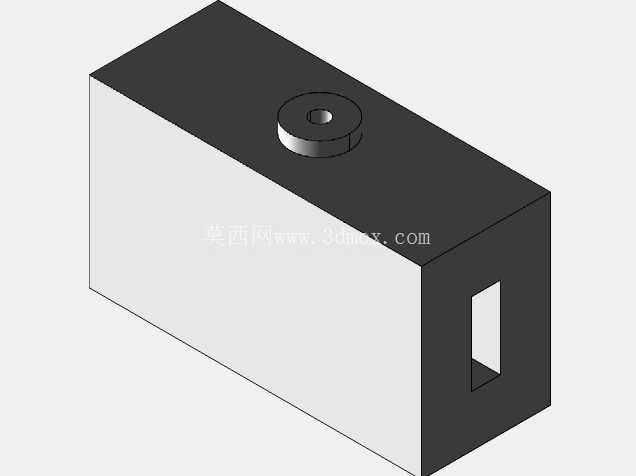

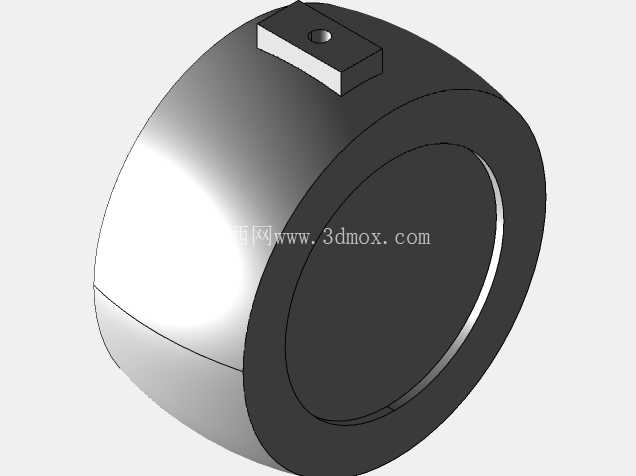

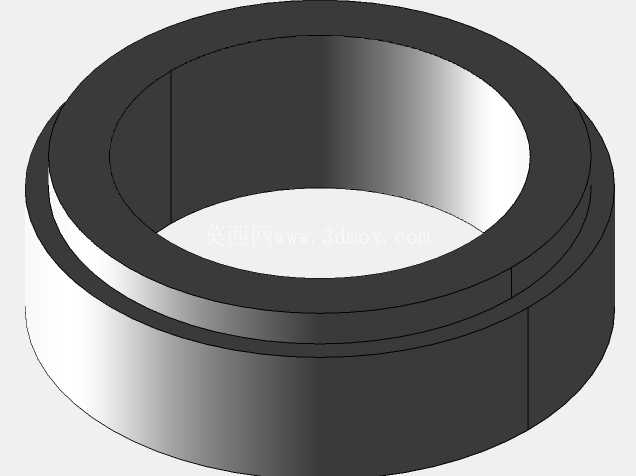

　　设计建模阶段，整套结构拆分为阀体、阀瓣、阀杆、杠杆、重锤、支点销轴、连接紧固件共二十余个独立零件，每个零件的配合公差都需要结合实际加工工艺设定：阀体的密封面堆焊硬质合金层，提升抗冲蚀磨损能力；阀瓣与阀杆的连接采用活动铰接结构，允许阀瓣在密封时自适应微调角度，补偿密封面的微小形位误差，保证密封贴合度；重锤块设计为可拆分的配重结构，方便现场根据实际需要的开启压力微调总配重质量，不需要整体更换重锤。杠杆的截面采用矩形钢结构设计，在保证足够抗弯强度的前提下控制整体重量，避免杠杆自身重力对力矩平衡产生过大干扰，杠杆表面标注有刻度标识，对应不同的重锤位置与开启压力的换算关系，方便现场运维人员快速调整设定值。

　　实际工况应用中，这类结构的泄压装置不适合压力波动剧烈、有强烈振动的管路系统，因为持续振动会导致重锤位置偏移，改变设定的开启压力，因此在选型时需要结合现场工况条件判断适配性。日常运维时需要定期检查杠杆铰接位置的润滑状态，避免锈蚀导致动作卡滞，同时核查重锤的固定位置是否出现偏移，保证压力保护的可靠性。泄放出口的引出管要设置合理的支撑结构，避免泄放时的反作用力作用在阀体上，导致阀体连接部位受力变形。
