集成式工业管路阀组撬装结构设计

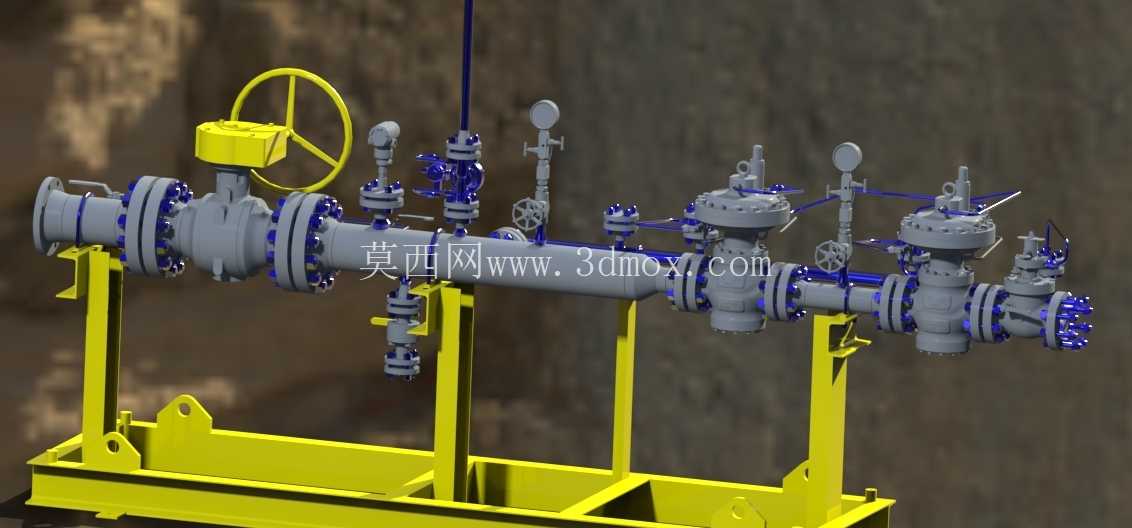

　　这套集成式管路阀组结构，主要面向油气开采井口、化工介质输送工段、长输管线场站这类需要集中管控介质通断、压力调节的应用场景，日常运维中能替代零散安装的单阀配管方案，减少现场焊接、配管的施工量，降低现场安装的出错概率。从结构功能来看，整套阀组集成了手动截断阀、放空阀、压力检测接口、旁路调节支路，主通径的截断阀采用手轮驱动结构，手轮通过阀杆带动阀芯做升降动作，实现主管道介质的通断控制，手轮下方的黄色防护结构可以对阀杆外露部分做遮挡，避免户外工况下的沙尘、雨水侵蚀阀杆螺纹，延长操作机构的维护周期。

　　主管道上分布的多个小通径阀门，分别对应放空、取样、压力变送的功能接口，每个支路阀门都采用法兰连接形式和主管路固定，接口密封面采用凸面法兰结构，配套缠绕式垫片就能满足中压工况下的密封要求，不需要额外加工特殊密封结构。设计过程中优先考虑了撬装集成的安装边界，整套阀组固定在一体式焊接支架上，支架底部开有长圆形安装孔，既可以适配现场预埋螺栓的位置偏差，也能抵消部分管路热胀冷缩带来的位移应力，支架的竖梁和横梁采用型钢焊接成型，焊接位置都做了倒角处理避免应力集中，整体框架的强度可以满足整体吊装、运输的要求，不需要额外做运输加固。

　　主管道的走向采用水平直通布局，各个支路阀门的操作手轮都朝向外侧操作空间，站在撬装一侧就能完成所有阀门的开关操作，不需要绕到设备另一侧，日常巡检操作的动线更短。主管道上的压力表接口都预留了截止阀，更换压力表的时候不需要关停整条主管路，只需要关闭对应接口的截止阀就能完成仪表更换，减少停机维护的时间。从尺寸边界来看，主管道的中心高度距离支架安装底面预留了足够的操作空间，底部不会和现场的基础地坪、排水沟产生干涉，手轮的操作高度符合人体工程学要求，站立操作时不需要过度抬臂或者弯腰，阀门全开全关的行程都做了限位设计，避免操作过度导致阀芯密封面损伤。

　　法兰连接的螺栓孔都采用跨中布置，安装时螺栓穿入方向统一，后期紧固维护时扳手操作空间充足，不会出现扳手卡滞的情况。支架的表面涂装有醒目的黄色防护漆，既可以在户外工况下起到防锈作用，也能在场站环境中起到安全警示效果，避免巡检人员误碰。整套结构的管路连接都采用法兰可拆卸形式，后期如果某个阀门出现内漏或者损坏，只需要拆卸对应法兰的螺栓就能更换故障部件，不需要切割整体管路，维护成本更低。设计时还考虑了管路的应力补偿，主管道的两个末端法兰和外部管线对接时，预留了一定的轴向调整间隙，配合支架上的长圆孔，可以抵消外部管线传递的部分安装应力，避免应力集中在阀门壳体上导致壳体开裂。各个支路的阀门选型都匹配主管道的压力等级，所有承压部件的公称压力保持一致，不会出现局部压力等级不匹配的薄弱点。放空阀的出口朝向斜下方，放空时介质不会直接喷向操作区域，保障操作安全。压力检测接口的位置选在介质流态稳定的直管段，不会因为阀门节流导致的紊流影响压力检测的准确性。
