CREO设计立式铜质蒸汽锅炉组装结构

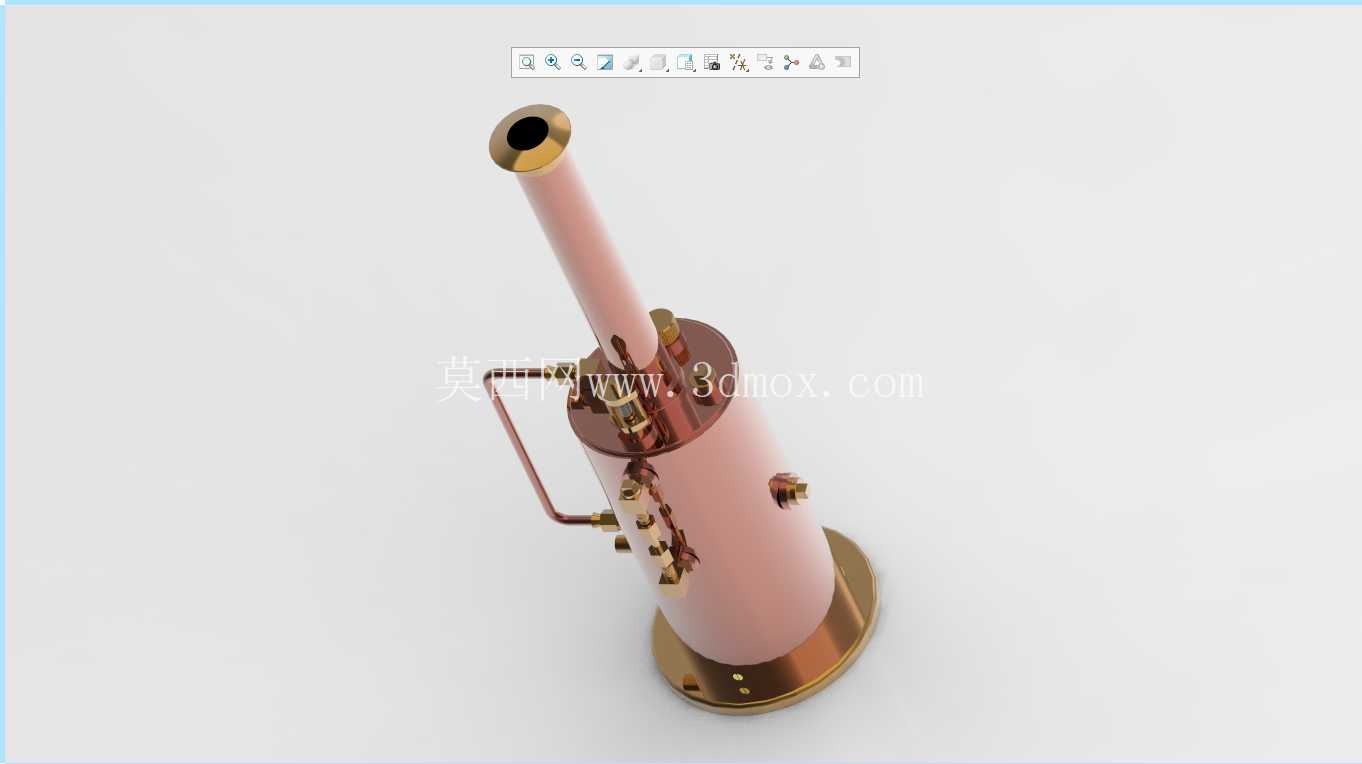

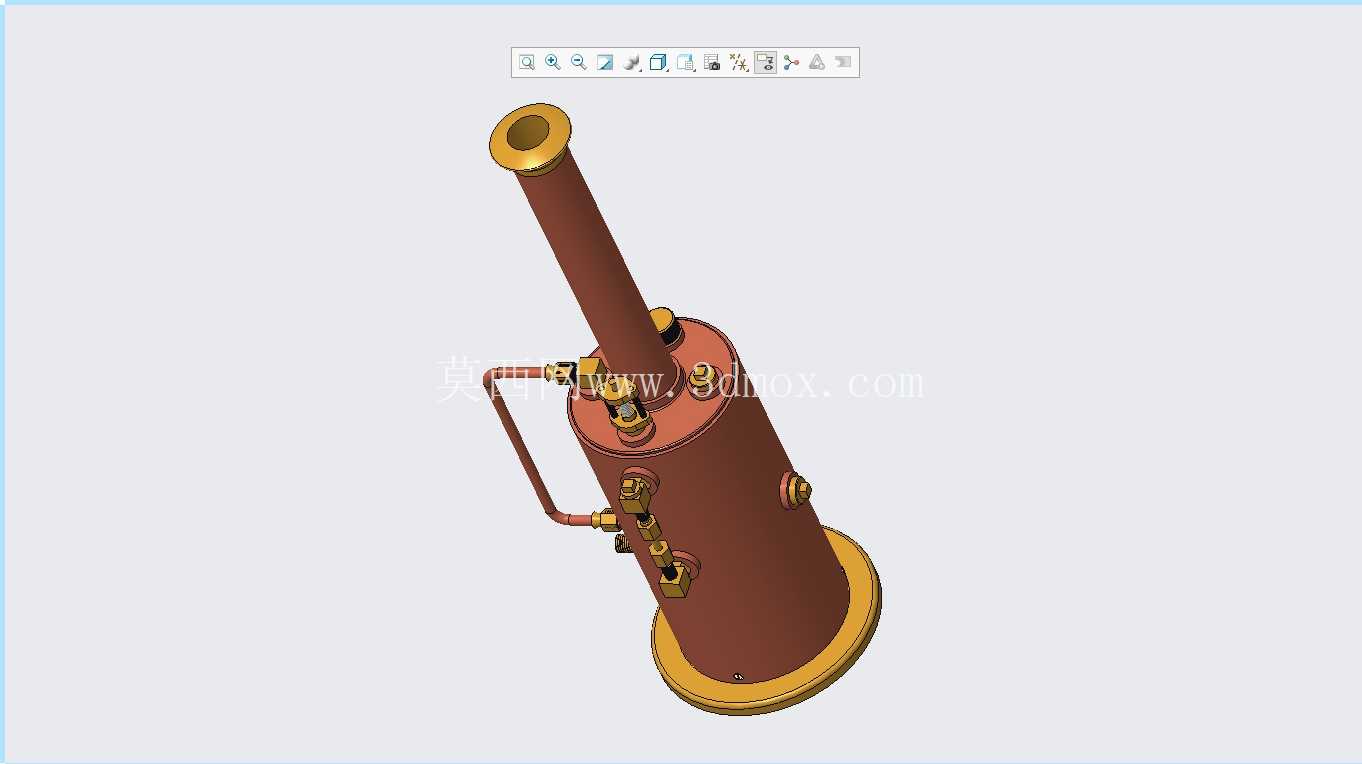

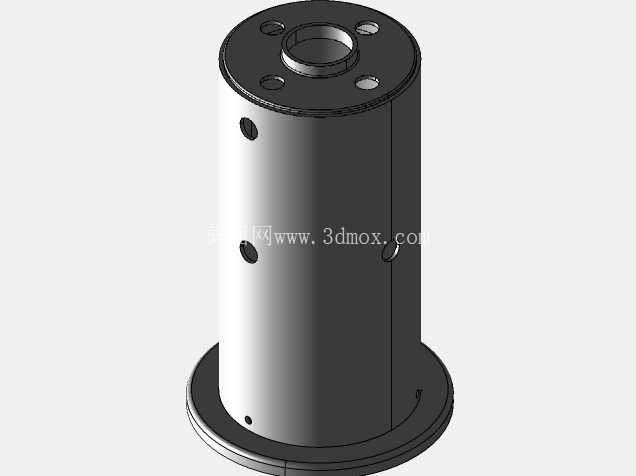

　　这款立式锅炉的三维结构，核心面向小型蒸汽供应场景设计，常见于实验台蒸汽供给、小型蒸馏装置配套、手工工坊热源配套这类对占地要求严苛的使用场景，整体采用立式直筒布局，核心目的就是压缩水平方向安装占地，在有限的台面或设备安装空间内完成蒸汽发生单元的布设。从结构功能来看，直筒段为核心储水与换热腔，外部铜质构件一方面承担壳体密封承压的作用，铜材本身优异的导热性能也能辅助降低热损耗，顶部伸出的长直烟囱段承担烟气导流作用，将燃烧产生的废气定向导出安装区域，避免高温烟气在设备周边聚集影响周边元器件或操作人员安全。

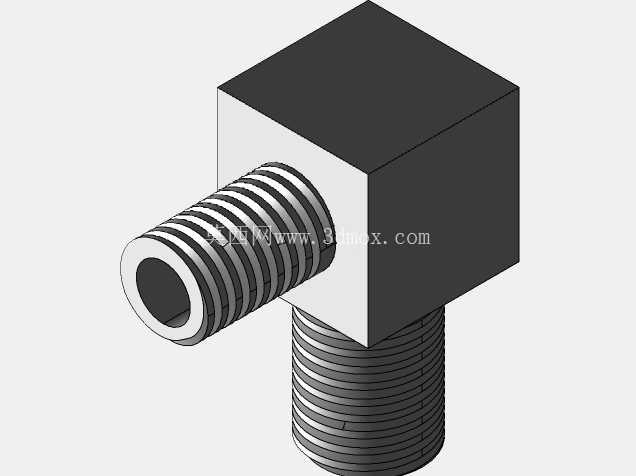

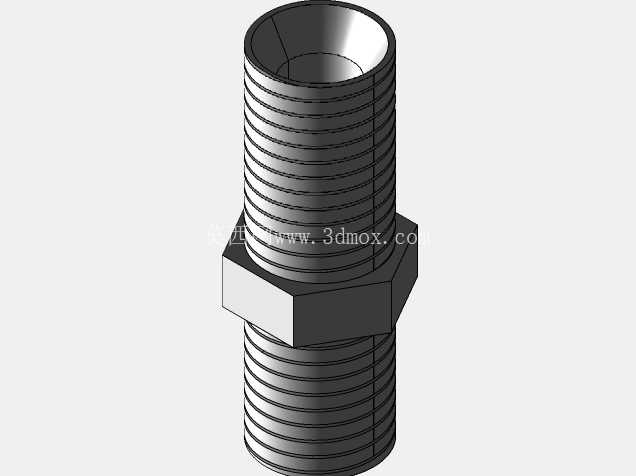

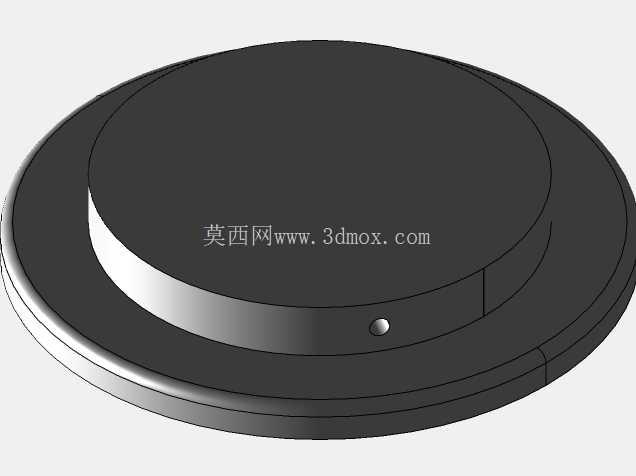

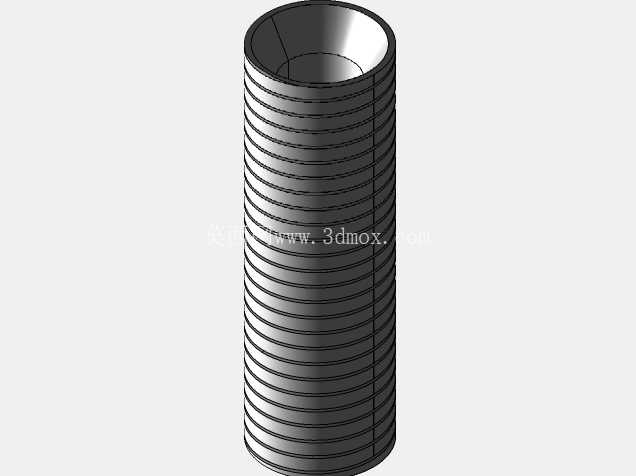

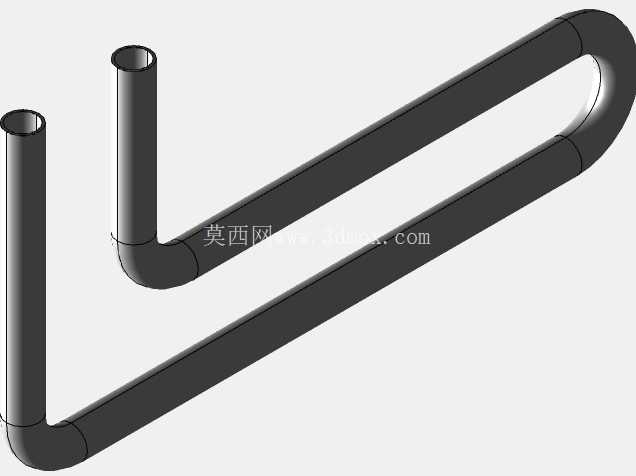

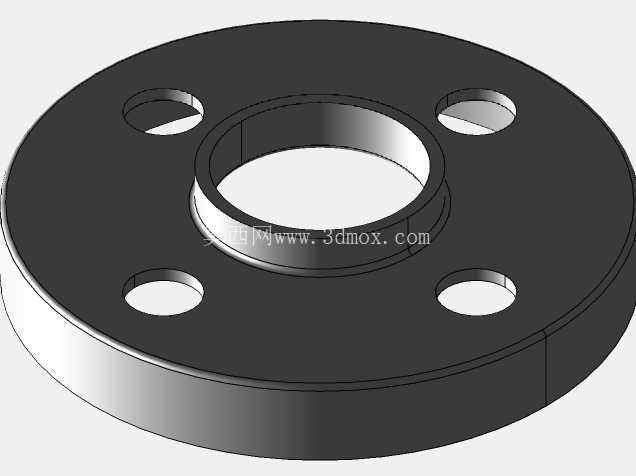

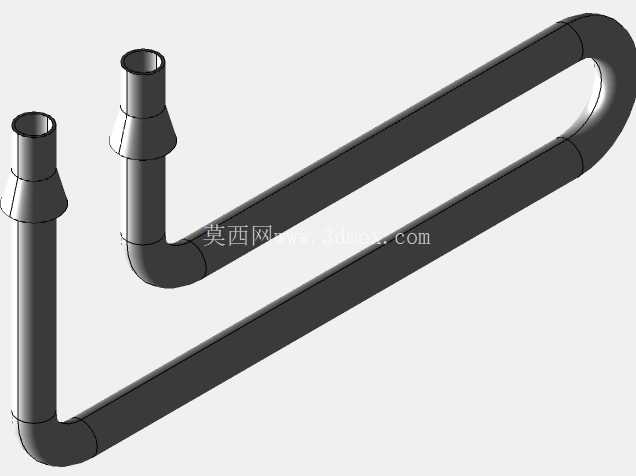

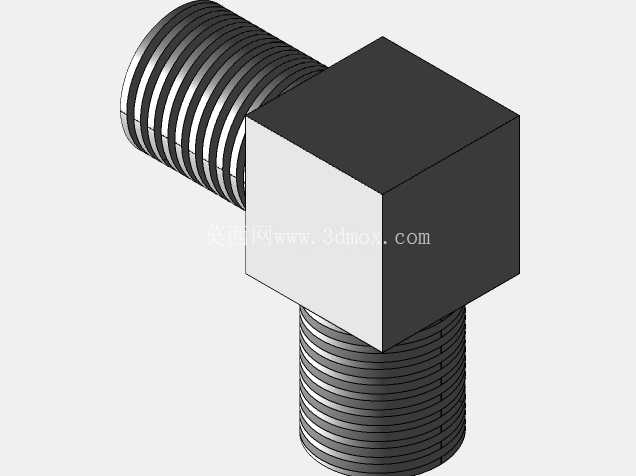

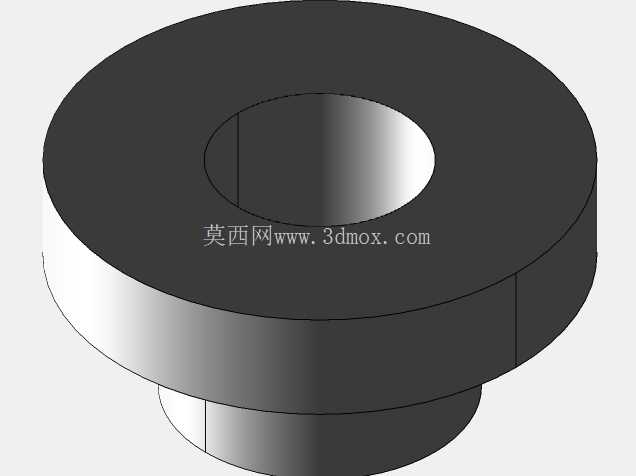

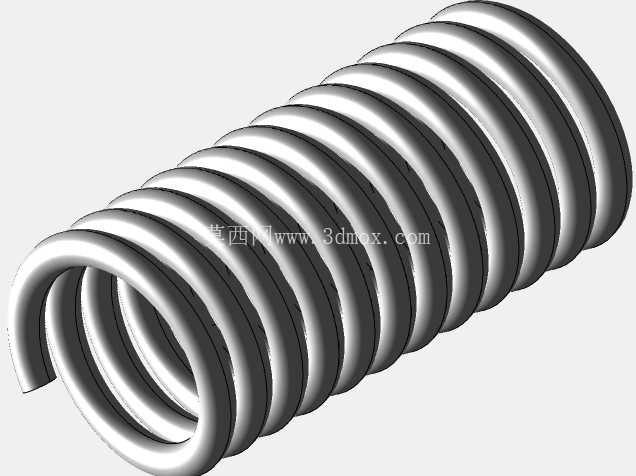

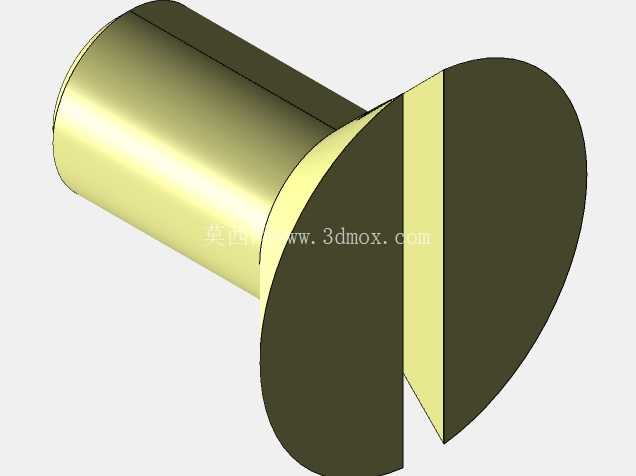

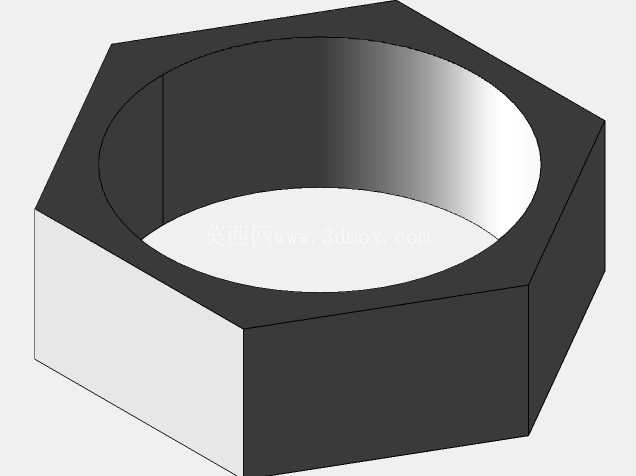

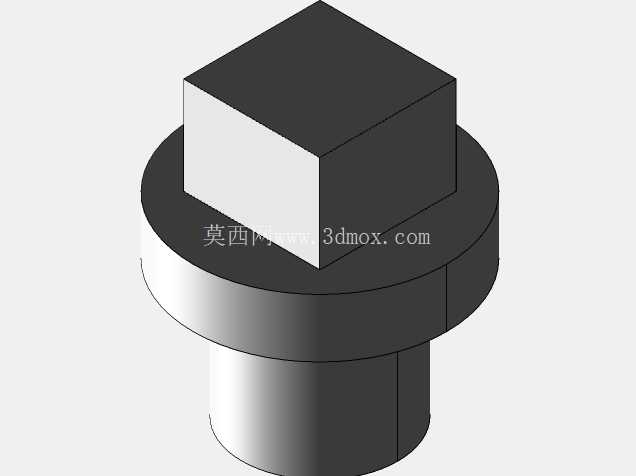

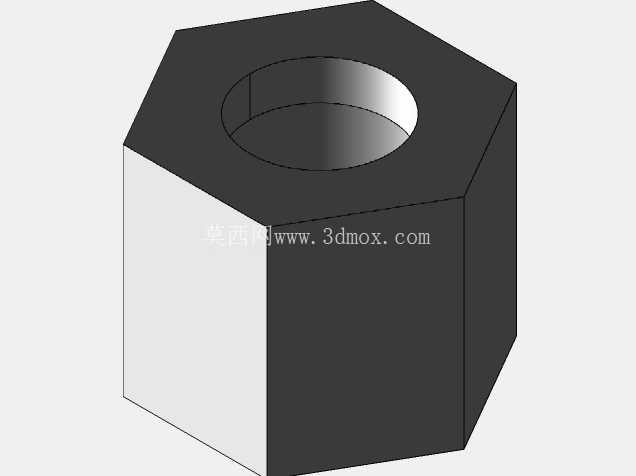

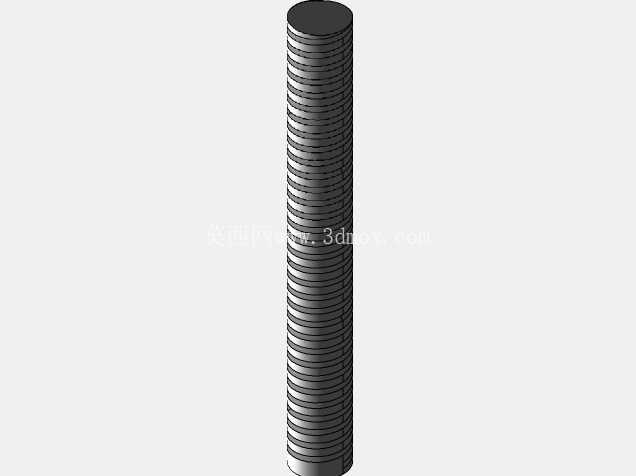

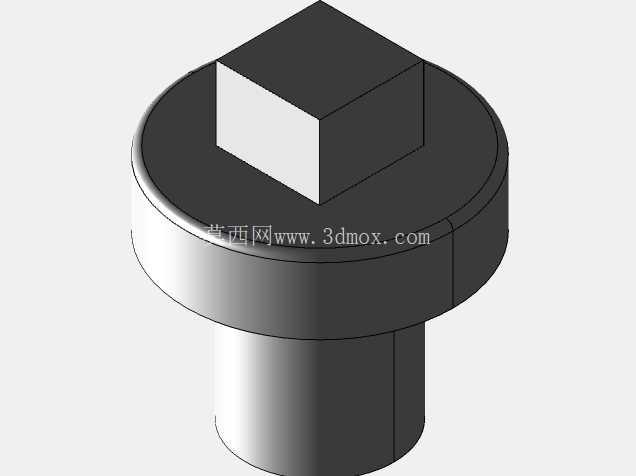

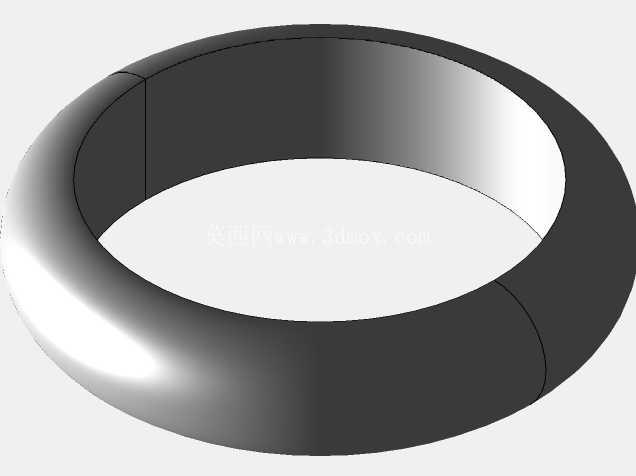

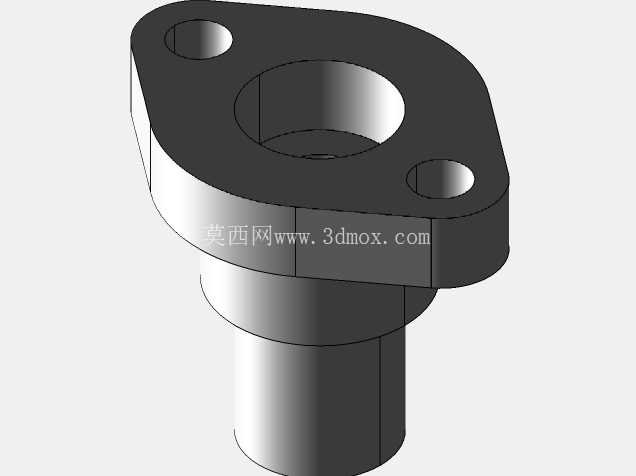

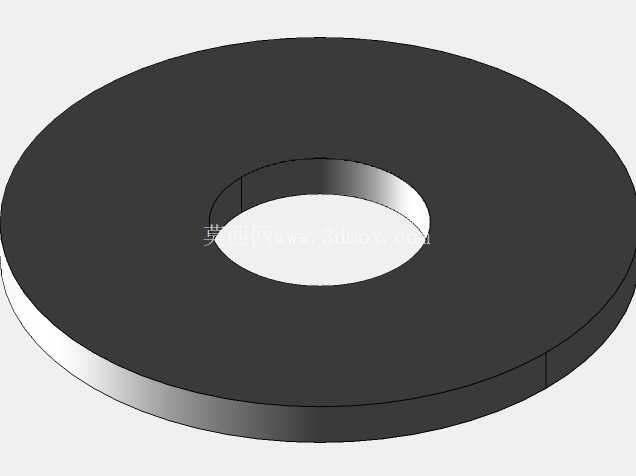

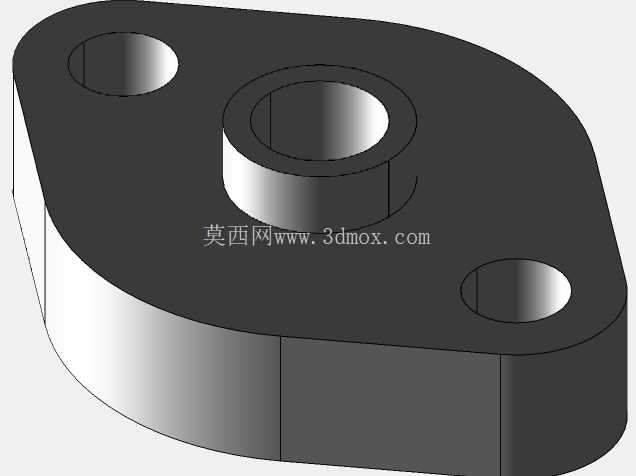

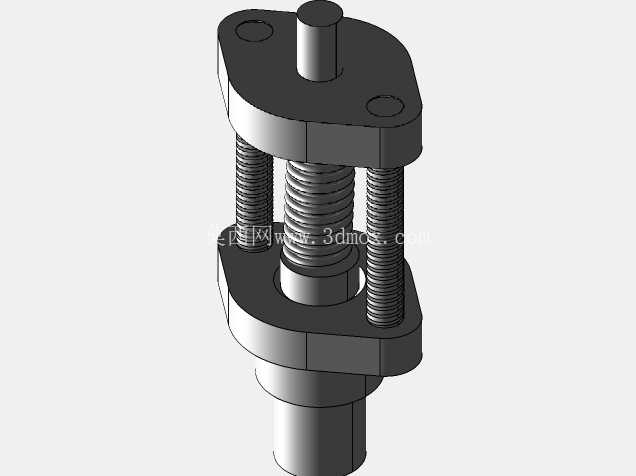

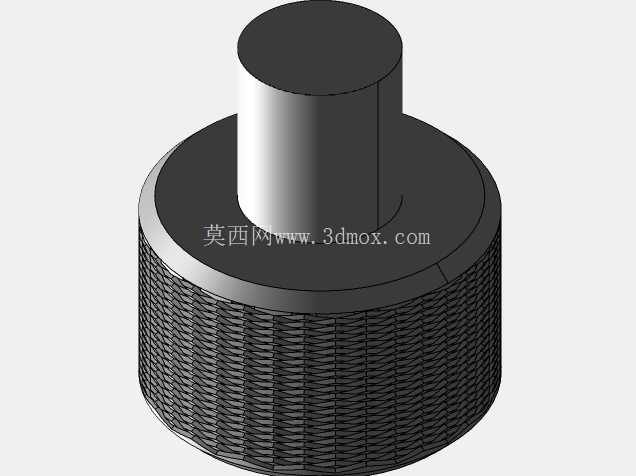

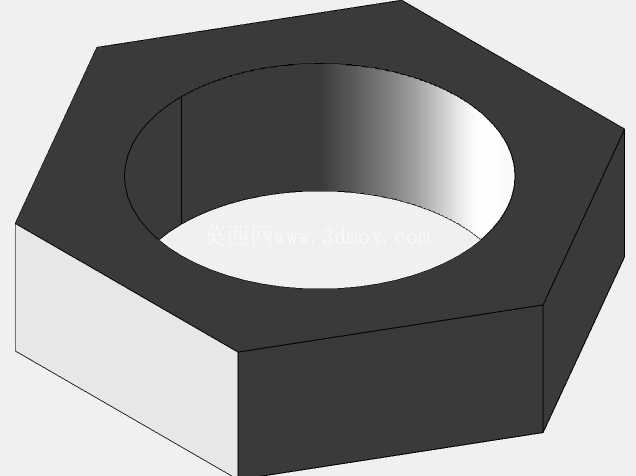

　　侧面布设的铜质管路分为两类，较粗的弯管为蒸汽输出管路，直接对接下游用汽设备，管路上的多个阀组分别承担水位观测、压力泄放、进水调节的功能，每个阀件的安装位置都预留了足够的手动操作空间，不需要额外拆卸周边构件就能完成日常操作与维护。底部的圆形安装底座为整台设备的承重基础，底座上均匀布设的安装孔位可直接通过螺栓固定在安装台面或支架上，安装边界控制在直径略大于筒体的圆形范围内，不需要额外拓展大面积安装平面，适配小空间安装需求。设计过程中优先考虑了组装工艺性，所有铜质构件的连接位置都采用标准管螺纹对接，没有特殊定制的异形连接结构，加工时可直接采用标准铜棒、铜管下料加工，不需要开模定制特殊连接件，能有效降低小批量试制的加工成本。

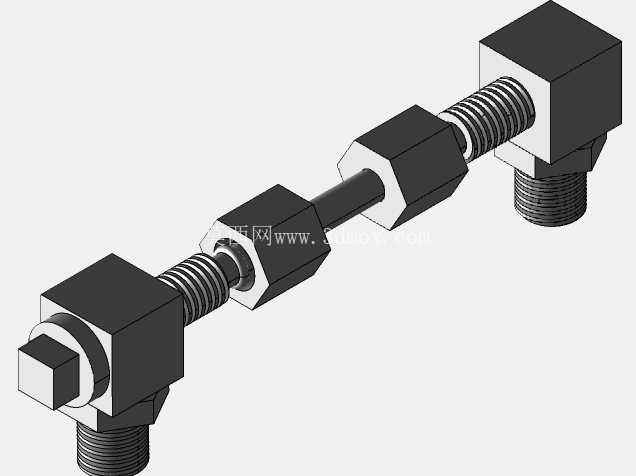

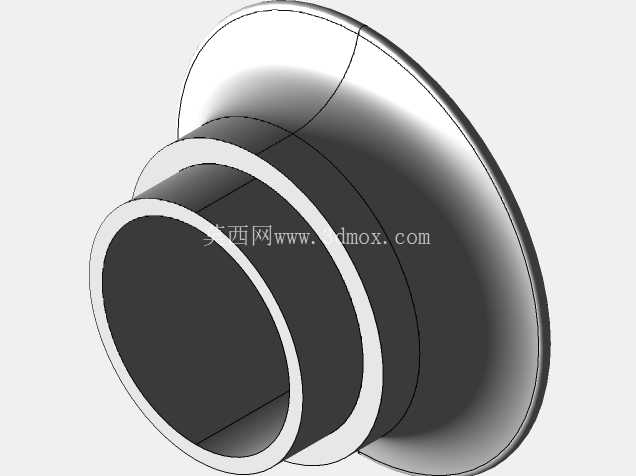

　　筒体侧面的水位观测结构直接集成在阀组区域，不需要在筒体上额外开设长条形观测窗，减少了筒体上的密封点位，降低长期使用过程中出现渗漏的概率。烟囱与筒体顶部的连接采用可拆卸结构，运输或存储时可将烟囱拆下单独放置，进一步缩小整体包装尺寸，降低物流周转的空间占用。从安装适配性来看，设备的重心完全落在底部底座的中心范围内，即使在移动类实验台架上安装，也不会因为台面小幅晃动出现重心偏移倾覆的问题。蒸汽输出接口的位置设置在筒体上部的蒸汽聚集区，可有效避免输出蒸汽带水，保障下游用汽设备的蒸汽干度满足使用要求。所有外露的金属构件边缘都做了圆角过渡处理，没有尖锐的加工棱角，安装调试过程中不会划伤操作人员。

　　设备的进水接口设置在筒体下部位置，对接外部供水管道时不需要从设备上部走管，可减少管路在设备周边的弯折，优化整体管路布局。压力泄放阀的出口方向朝向设备侧下方，泄放时高温蒸汽不会直接朝向操作人员操作站位，提升使用过程的安全性。整体结构没有复杂的异形曲面，建模过程中所有特征都采用拉伸、旋转、扫掠这类基础特征构建，参数修改便捷，若需要调整筒体容积、烟囱高度、管路通径这类参数，只需要修改对应特征的尺寸参数就能快速完成结构迭代，不需要重构整体模型。
