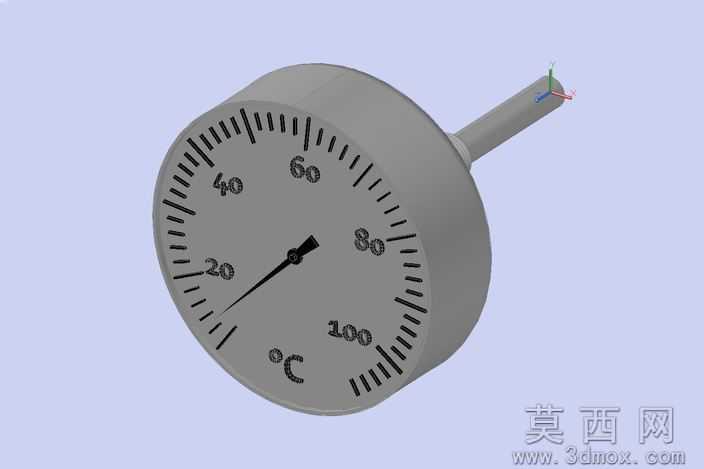

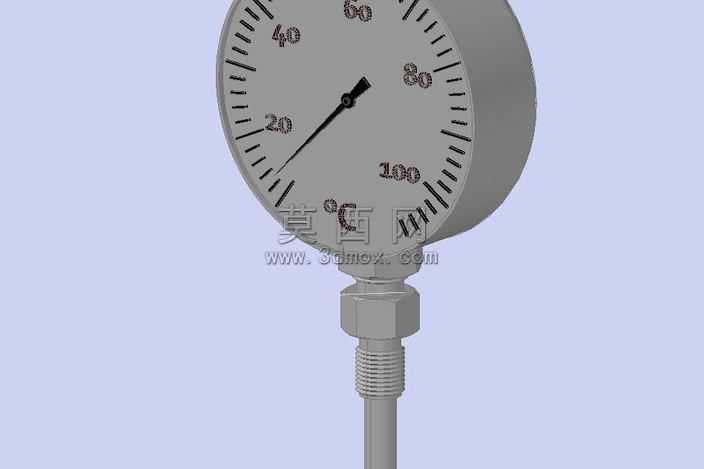

径向垂直安装指针式温度表三维模型

本模型为径向垂直安装的指针式温度表，采用三维建模软件完成全参数化构建，完整还原了该类接触式测温仪表的典型结构与外观特征。建模过程首先从整体结构拆分入手，将模型划分为圆形表盘壳体、刻度显示面板、指针组件、下部连接接头、感温探杆五个独立建模单元，各单元间采用同轴对齐的装配约束，保证整体结构的装配合理性。表盘壳体采用回转体建模方式，通过旋转凸台命令生成带侧边厚度的圆形外壳，外壳边缘做微小圆角处理，还原金属冲压壳体的圆润边缘特征，壳体表面赋予哑光金属材质，模拟普通工业仪表常用的喷塑镀锌钢材质感，材质参数调整为低反光度、中等粗糙度，避免渲染时出现过强的镜面反射，贴合工业现场使用的仪表真实外观。刻度面板部分采用平面草图绘制刻度线与数值标识，按照0-100的测量量程均匀划分主刻度与副刻度，主刻度线长度更长、线宽更粗，对应标注20、40、60、80、100的量程数值，副刻度线均匀分布在主刻度之间，保证读数精度的还原，刻度与数值采用深灰色印刷质感材质，与米白色的表盘基底形成清晰的视觉对比，便于模拟真实读数效果。指针组件采用细长楔形结构建模，指针尾部做配重平衡结构，指针轴心与表盘中心完全同轴，赋予亮黑色金属烤漆材质，还原指针的醒目视觉特征。下部连接接头采用外螺纹结构建模，还原仪表与被测设备连接的螺纹安装特征，接头与探杆之间做六角拧动结构，方便模拟实际安装时的扳手拧动操作，探杆部分为细长光杆结构，与接头同轴连接，赋予亮面金属材质，模拟不锈钢感温探杆的光滑质感。整体模型采用实体建模方式，无破面、无重叠面，各部件间保留合理的装配间隙，可直接用于装配模拟、工业场景展示、教学演示等用途，渲染时采用柔和的漫反射光源，从斜上方打光，既突出表盘的刻度细节，也能体现金属壳体的材质质感，整体效果写实逼真，完整还原了该类垂直安装温度表的结构特征与外观特点。
