带防护外壳的柴油发电机组结构设计

　　这款带封闭防护外壳的柴油发电机组结构，在户外临时供电、工地备用电源、偏远区域独立供电场景中适配性极强，区别于开架式机组，全封闭外壳首先解决了户外部署时的防雨、防尘、防无关人员误触碰核心需求，同时能在机组运行时阻隔部分机械噪音向外传递，降低作业区域的声污染影响。从结构设计逻辑来看，外壳采用模块化拼接的板式结构，主体框架采用标准矩形方管焊接作为承载基体，外覆钢板采用折弯成型后通过螺栓与框架连接，既保证整体结构刚度，也方便后期运维时快速拆卸对应板块，触及内部的柴油机、发电机、控制模块、燃油箱等核心部件。

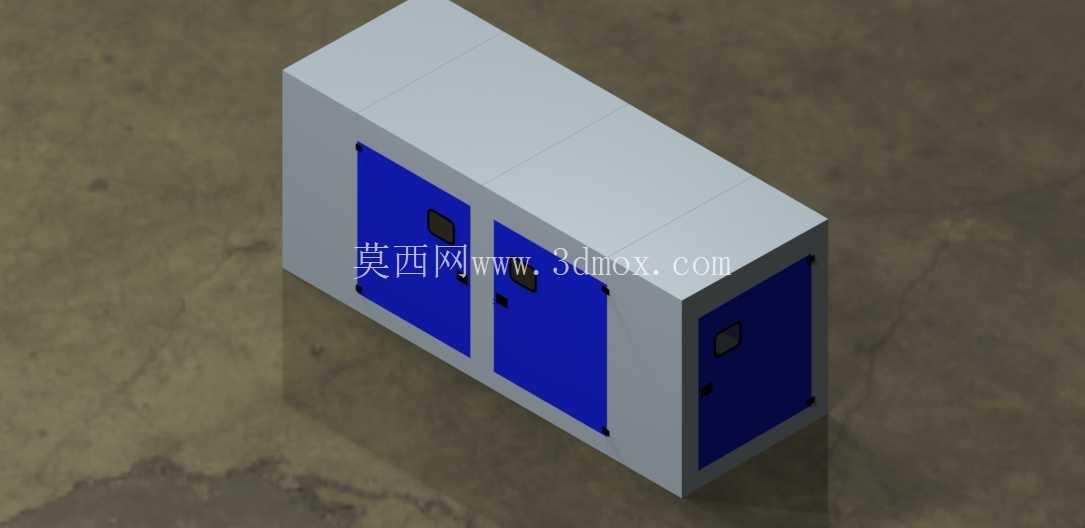

　　外壳上设置的三扇检修门分别对应不同的运维操作位：左侧两扇门对应柴油机的机油加注口、空气滤芯位置、燃油滤清器位置，日常保养更换耗材无需拆解整面外壳；右侧单门对应发电机接线端、输出断路器位置，方便电工进行线缆接驳、供电回路检修作业，每扇门都设置了内嵌式观察窗，无需开门即可直观查看内部设备的运行指示灯、仪表读数，减少不必要的开门操作。设计阶段充分考虑了安装边界与运输兼容性，外壳整体长宽高尺寸控制在标准货运集装箱的内部装载限界内，底部预留了通用的叉车孔位与吊装挂点，不管是厂区内短距离转运还是长途物流运输，都无需额外制作专用工装，直接适配常规的叉车、吊车作业工况。

　　外壳的进排风通道采用迷宫式结构设计，在保证机组运行时散热所需通风量的前提下，避免雨水直接溅入内部电气部件，同时通道内预留了消音棉安装位，可根据项目的噪音要求加装吸音材料，满足不同场景的降噪需求。外壳底部设置了统一的线缆引出孔与接地桩连接位，现场安装时只需将输出电缆从预留孔穿入接至断路器端，将接地扁钢接至外壳预设的接地点即可完成基础部署，大幅减少现场安装的开孔、改制工作量。门板与框架的贴合面都设置了密封胶条，关闭后可达到IP54级别的防护等级，能够适应沙尘、短时小雨等复杂户外天气，避免内部元器件因积尘、受潮出现故障。

　　从结构强度验证角度，外壳框架做了满载工况下的形变仿真，在机组整体重量全部承载于底部框架时，框架最大形变量控制在1mm以内，不会因长期承重出现门板变形、密封失效的问题，外覆钢板采用2mm厚冷轧钢板，表面做喷塑处理，抗锈蚀能力满足户外5年以上的使用要求。设计时还预留了可选附件的安装位，比如外壳顶部可加装排烟消音器的防雨帽，侧面可加装外置燃油箱的接驳口，底部可加装减震垫的安装支座，能够根据不同客户的功率需求、使用场景做快速改制，无需重新设计整体外壳结构，大幅缩短定制化项目的交付周期。
