带顶部进料口壳体的流体输送叶轮结构

　　这套带集成壳体的叶轮结构，主要面向小流量流体增压、混合类工况的流体输送场景，常见于小型家用榨汁设备、实验室微型流体输送单元、小型化工试剂循环回路这类对安装空间有严格限制的设备中。不同于常规开式叶轮单独安装于泵腔的设计，该结构将叶轮与半包围式壳体做了适配性整合，顶部预留的方形进料接口可直接对接上游进料管路，减少了额外进料腔的加工与装配环节，能有效压缩整机的轴向安装尺寸。

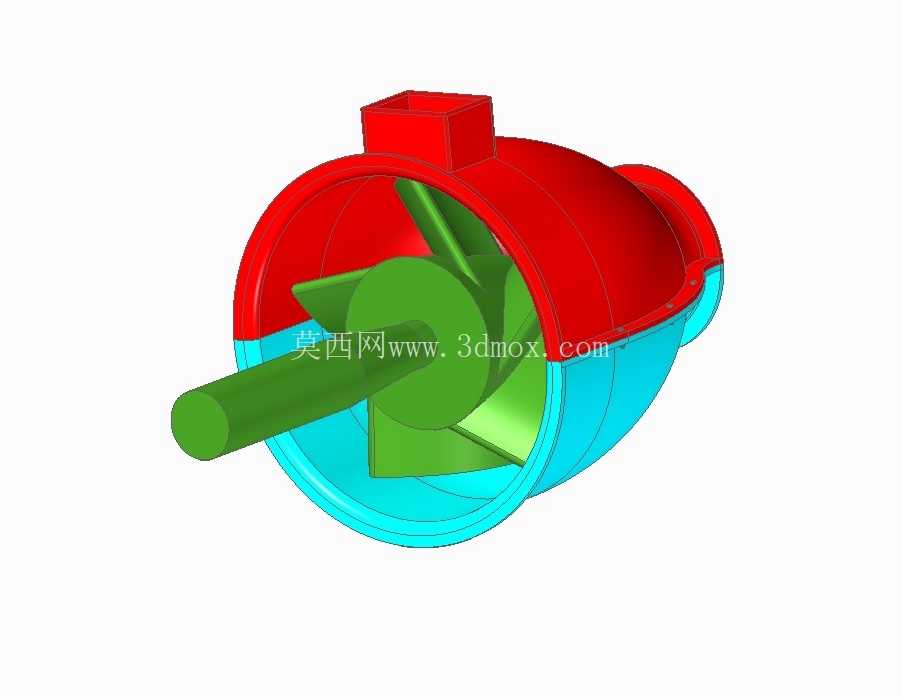

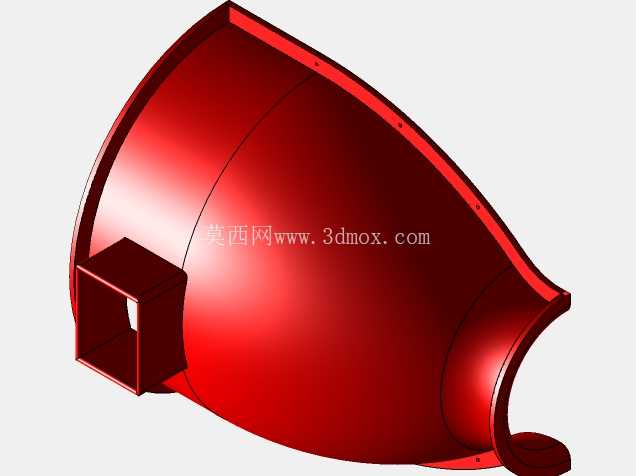

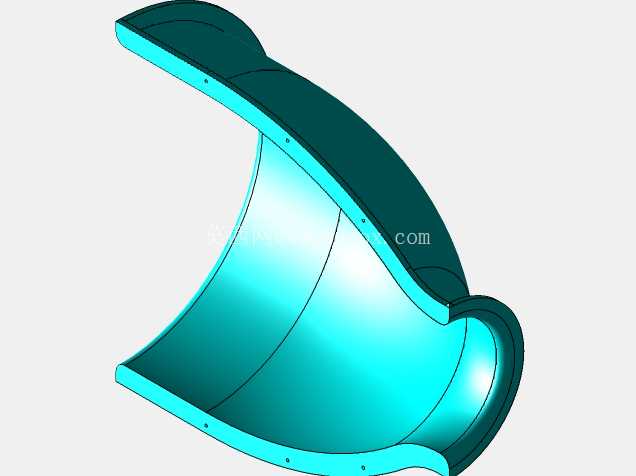

　　从结构设计逻辑来看，叶轮采用径向直叶片搭配中心轴伸的布局，叶片与壳体的径向间隙控制在小间隙区间，既可以避免大间隙带来的流体回流损失，也能防止叶片转动时与壳体内壁发生刮擦，适配低粘度流体、含细小软质颗粒流体的输送需求，比如鲜榨果汁的果肉混合输送、小型水冷回路的冷却液循环都能适用。壳体采用分段式结构，红色段为承压上壳，覆盖叶轮上部区域，顶部的方形接口做了加厚处理，可承受管路对接时的压紧力，避免接口变形漏液；青色段为下导流壳，内壁做了顺滑的弧面过渡，能将叶轮甩出的流体顺畅导向侧方出口，减少流体在壳体内的紊流损耗。

　　中心的绿色轴伸段为动力输入接口，采用等直径圆柱轴结构，可通过顶丝、键连接等方式与驱动电机输出轴对接，轴伸长度预留了足够的密封件安装空间，可根据输送介质的特性搭配骨架油封、O型圈或者机械密封结构，防止流体沿轴间隙泄漏。在安装边界上，整个组件的轴向总长度从轴伸端面到壳体尾端出口做了紧凑化设计，径向最大尺寸为壳体的最大外圆直径，顶部进料口的方形接口尺寸与常规小型软管、硬管的快接接头尺寸适配，侧方出口为圆筒形结构，可直接套接输送管路，不需要额外做变径转接。

　　设计过程中优先考虑了组件的装配便捷性，叶轮与壳体为同轴装配结构，不需要复杂的对位调整，只要保证轴系与壳体的同轴度在公差范围内，即可稳定运行，叶片的倾斜角度经过优化，在保证流体推送效率的同时，降低了转动过程中的流体噪声，适合对运行噪音有要求的民用小型设备场景。壳体的壁厚做了均匀化处理，既保证了承压能力，也避免了壁厚不均带来的注塑或者3D打印成型缺陷，不管是小批量注塑生产还是单件快速打样验证，都能获得稳定的成型质量。叶轮的叶片与中心轮毂为一体化结构，不存在叶片焊接或者拼接的接缝，减少了长期运行过程中叶片脱落的风险，同时光滑的叶片表面也能减少流体中的纤维、软质颗粒挂附，降低日常维护的清理难度。在实际选型适配时，可根据输送介质的腐蚀性调整壳体与叶轮的材质，比如输送食品级介质时可采用食品级PP或者不锈钢材质，输送弱腐蚀性试剂时可选用PVDF等耐腐塑料，结构本身不需要做大幅修改，仅需调整材质即可适配不同工况。整个结构没有复杂的异形曲面，加工难度低，不管是采用机加工、注塑还是3D打印工艺都能快速制作，适合产品研发阶段的快速验证，也适合量产阶段的低成本制造。
