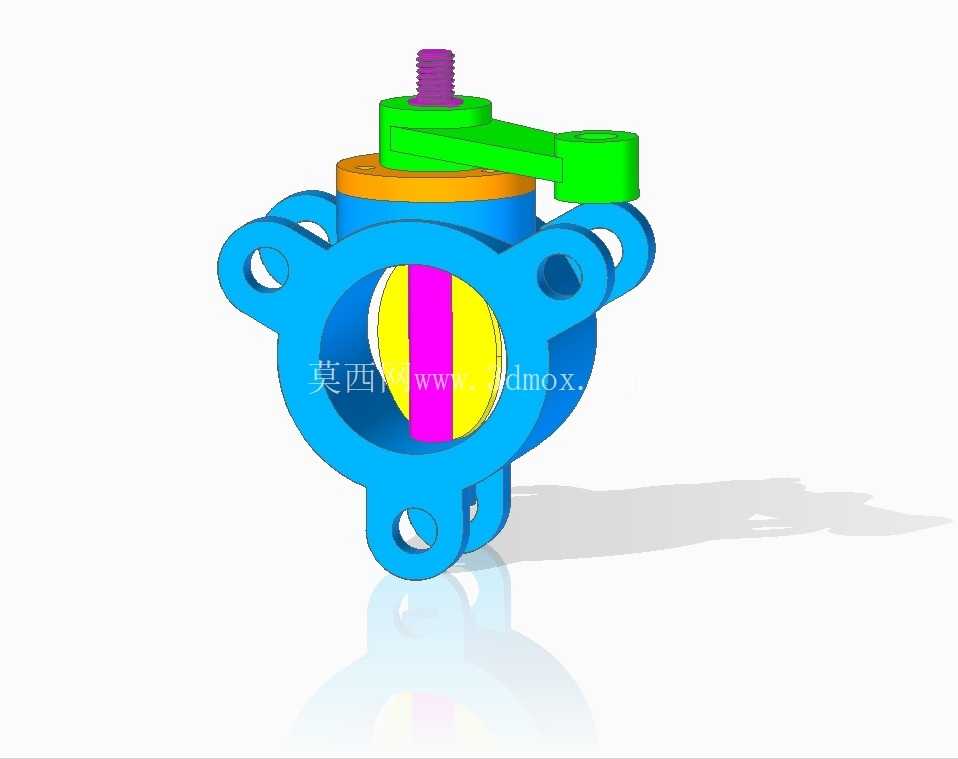

手动法兰式蝶阀三维结构设计

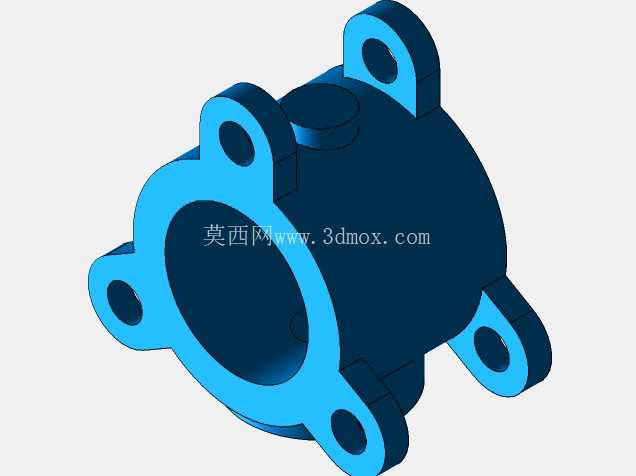

　　在民用给排水、暖通空调循环管路、低压化工输送、市政水处理等常见的流体输送场景中，蝶阀是应用占比极高的截断与调节类管路部件，这款手动法兰式蝶阀的结构设计，完全围绕中小通径低压管路的实际使用需求展开，没有冗余的功能堆砌，所有结构特征都服务于安装、操作、密封、维护四个核心使用环节。从实际安装边界来看，这款蝶阀采用对夹式法兰连接结构，阀体两侧带安装耳的法兰耳座，耳座上预留的螺栓通孔位置符合常规低压法兰的孔距规范，安装时不需要额外加工转接法兰，直接将阀体夹在两端管路法兰之间，穿入配套螺栓均匀紧固即可完成固定，阀体的轴向长度远小于同通径的闸阀、截止阀，安装占用的轴向空间极小，非常适合管路排布紧凑、安装操作空间受限的场景，比如楼宇管井内的立管段、设备周边的密集管路排布区，不需要为阀门预留过长的安装余量。

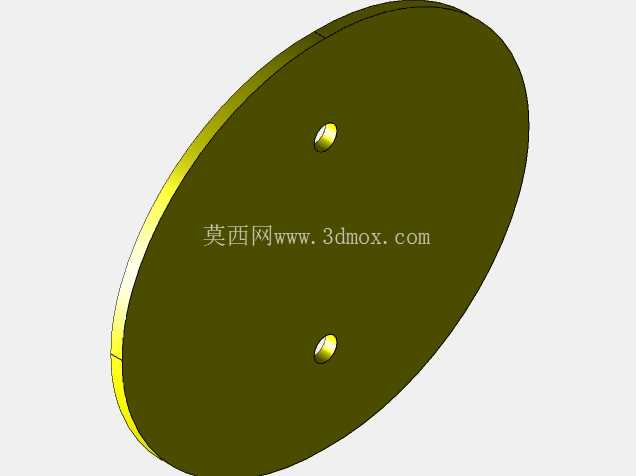

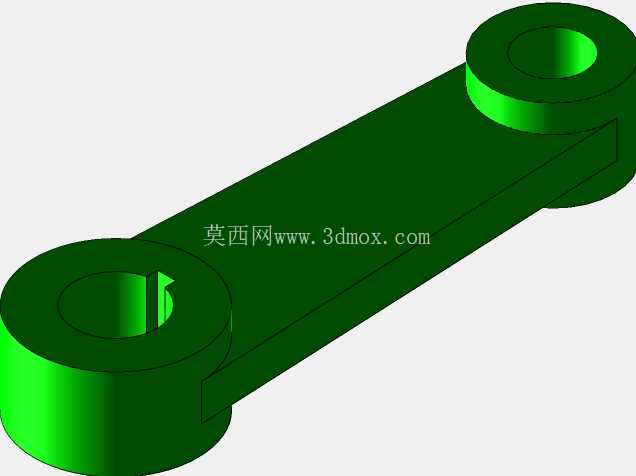

　　从功能实现逻辑来看，这款蝶阀的启闭件为绕阀杆轴线旋转的蝶板，蝶板旋转90度即可完成全开到全关的行程切换，手动操作的手柄直接与阀杆上端联动，手柄的长度经过力矩匹配设计，操作人员不需要借助额外的加力杆，仅靠手部力量就可以克服密封副的摩擦力完成启闭动作，手柄的定位结构可以让蝶板停留在0-90度之间的任意角度，兼顾截断和流量调节的双重需求，在需要调节管路流量的场景下，比如暖通系统的支路流量平衡、水处理管路的流量分配，不需要额外加装调节阀，单台阀门就可以完成两种功能。

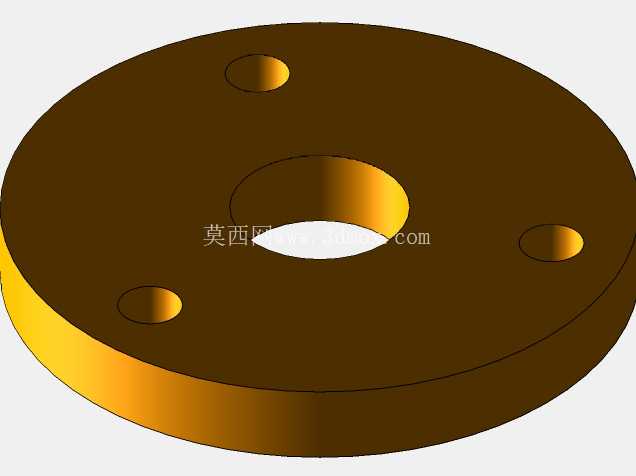

　　从结构设计细节来看，阀体采用一体式铸造结构，流道为直通式设计，介质流经阀门时的流阻远小于同通径的截止阀，压力损失小，适合输送水、低压气体、无强腐蚀性的轻质流体等介质；阀杆与阀体之间的密封采用多级填料密封结构，避免介质从阀杆配合间隙处泄漏；蝶板与阀体之间的密封副采用环绕式密封结构，全关状态下密封面均匀贴合，没有明显的密封应力集中点，低压工况下的密封可靠性有充足保障；顶部的阀杆限位结构可以避免操作时蝶板旋转过位，保证全关位置的密封面贴合精度，全开位置时蝶板与流道方向平行，不会对介质流动形成额外的遮挡，进一步降低流阻。从建模的工程逻辑来看，这款模型的所有配合间隙都按照实际加工装配公差预留，法兰螺栓孔的位置度、阀杆与蝶板的配合公差、手柄与阀杆的连接方榫尺寸都符合常规机械加工的精度要求，没有出现建模时常见的零间隙干涉问题，各个零件的拆分逻辑完全匹配实际装配流程：先将阀杆从阀体顶部穿入，安装蝶板并完成阀杆与蝶板的销接固定，再依次安装填料压盖、操作手柄、顶部锁紧螺母，最后安装密封件即可完成整阀装配，整个装配流程不需要特殊工装，普通的管路安装人员就可以完成现场组装与维护。

　　在日常使用场景中，这类手动蝶阀的维护成本极低，当密封件出现磨损导致密封性能下降时，不需要将整个阀体从管路上拆下，只需要松开顶部的填料压盖和手柄连接结构，就可以更换密封件和填料，大幅降低管路维护的停机时间和人工成本；阀体外部的结构没有易积尘积垢的复杂凹槽，外露的操作手柄没有尖锐棱角，避免现场操作时出现磕碰伤害，同时也方便日常的清洁和巡检。针对不同的使用场景，这款蝶阀的结构也预留了足够的改造空间，如果需要适配气动、电动执行机构，只需要更换顶部的手柄连接结构，匹配对应执行器的安装法兰尺寸，就可以将手动操作改为自动控制，不需要重新设计阀体和蝶板的核心结构，具备很好的通用性和拓展性，能够覆盖从手动现场操作到远程自动控制的不同使用需求。
