JeepYJ车型配套带绞盘前保险杠设计

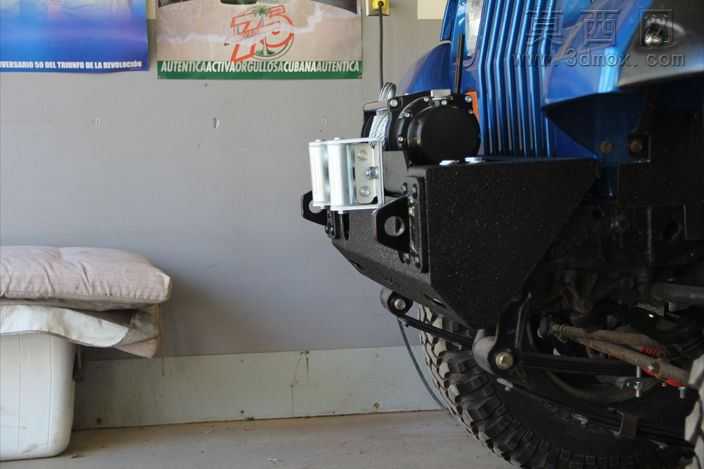

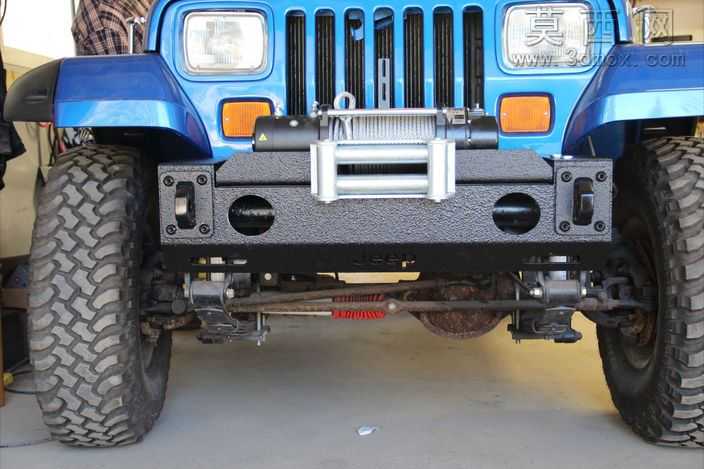

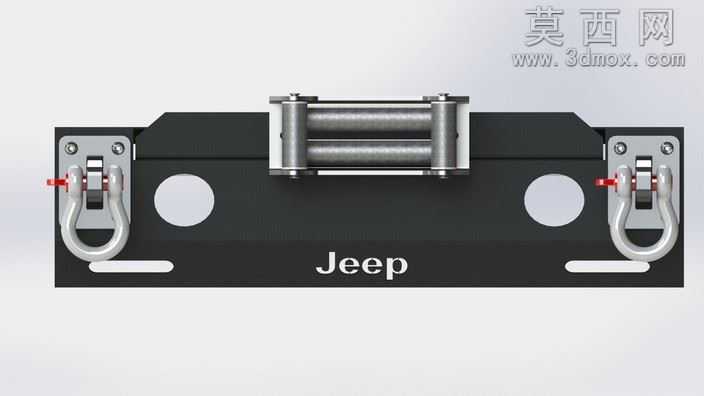

本作品为适配Jeep YJ车型打造的改装款前保险杠三维模型，建模阶段严格遵循实车安装位的尺寸参数，在SolidWorks环境中完成全参数化结构搭建，每一处安装孔位、连接结构的尺寸都经过反复校验，确保模型与实车的装配匹配度。模型主体采用一体化防撞梁结构设计，中部预留了标准越野绞盘的安装位，配套的绞盘导绳器结构做了独立建模，还原了双辊轴的金属结构细节，两侧对称布置了快插式拖车钩安装座，拖车钩的锁止结构、插销细节都做了精细化还原，同时保险杠表面预留了辅助灯安装的圆形孔位与牌照安装位，兼顾功能性与改装实用性。材质渲染阶段，保险杠主体赋予哑光黑磨砂金属材质，模拟越野改装常用的锰钢喷塑表面质感，金属部件根据功能区分材质：绞盘辊轴、拖车钩采用亮面抛光金属材质，还原不锈钢构件的反光特性，锁止插销、固定螺丝做了镀锌金属的质感区分，表面的Jeep标识做了蚀刻凹陷的细节处理，搭配白色哑光漆材质还原标识效果。设计思路围绕越野场景的实用需求展开，摒弃了冗余的装饰性结构，整体造型硬朗简洁，在保证防撞结构强度的前提下优化了整体重量，两侧的拖车钩安装位做了加强筋结构处理，可承受大吨位拖拽的受力需求，绞盘安装位的固定孔位适配市面上主流的越野 WARN 绞盘型号，无需额外打孔即可完成装配，保险杠的安装支脚完全匹配Jeep YJ原车的前纵梁安装点位，做到无损安装。模型的结构拆分清晰，各个零部件可独立导出用于工程出图或3D打印验证，装配关系完全符合实际机械连接逻辑，没有出现干涉、错位等建模问题，渲染阶段采用影棚布光，突出金属材质的质感与结构的硬朗线条，完整呈现了这款越野改装前保险杠的成品效果，可用于改装方案展示、零部件加工参考、越野车型改装装配模拟等场景。
