极简镂空结构amarok连接夹具

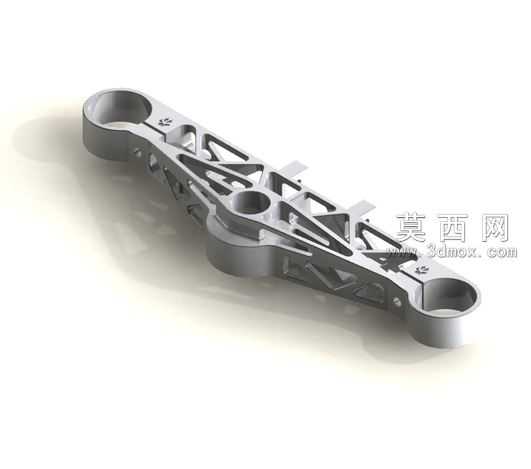

本作品为采用极简主义设计思路打造的amarok配套连接夹具，整体依托三维建模软件完成全流程设计，建模阶段首先基于夹具的实际安装定位需求，确定两端环形连接位的中心距、孔径与配合公差，确保两端环孔可与对应销轴、安装座实现精准适配，无装配干涉问题。建模过程中优先采用参数化草图绘制整体外轮廓，通过拉伸、切除等基础特征搭建主体基础形态，再针对受力路径进行拓扑优化分析，将非受力区域的实体材料做镂空去除，形成错落的桁架式镂空筋格结构，在保证整体结构强度、刚性满足使用要求的前提下，最大限度去除冗余材料，最终成品单件质量控制在449克，实现了优异的轻量化效果。材质设定阶段为还原金属构件的真实质感，选用铝合金作为基础材质，调整材质的金属度、粗糙度参数，模拟阳极氧化后的哑光银灰色金属表面效果，渲染阶段采用工作室柔和布光方案，通过主光源、辅助光与环境补光的搭配，清晰呈现镂空结构的内部层次、边缘倒角细节与表面光影过渡，避免阴影过重遮挡结构特征。结构设计上，除两端的环形连接位外，中部设置了带安装孔的定位凸台，可实现与配套组件的精准定位安装，所有镂空筋条的连接处均做了圆角过渡处理，避免应力集中导致的结构断裂风险，整体筋格排布顺着夹具受力时的应力传递方向布置，让载荷可以顺着筋条顺畅传递到两端连接位，不会出现局部应力过大的问题。设计过程中反复调整镂空区域的大小与筋条厚度，在减重与结构强度之间找到最优平衡点，既避免了过度减重导致的刚性不足，也杜绝了冗余材料带来的重量浪费，整体造型流畅利落，没有多余的装饰性结构，完全以功能实现为核心导向，兼顾了实用性与轻量化的设计需求，可直接用于相关设备的装配适配，也可作为同类轻量化夹具设计的参考方案。
