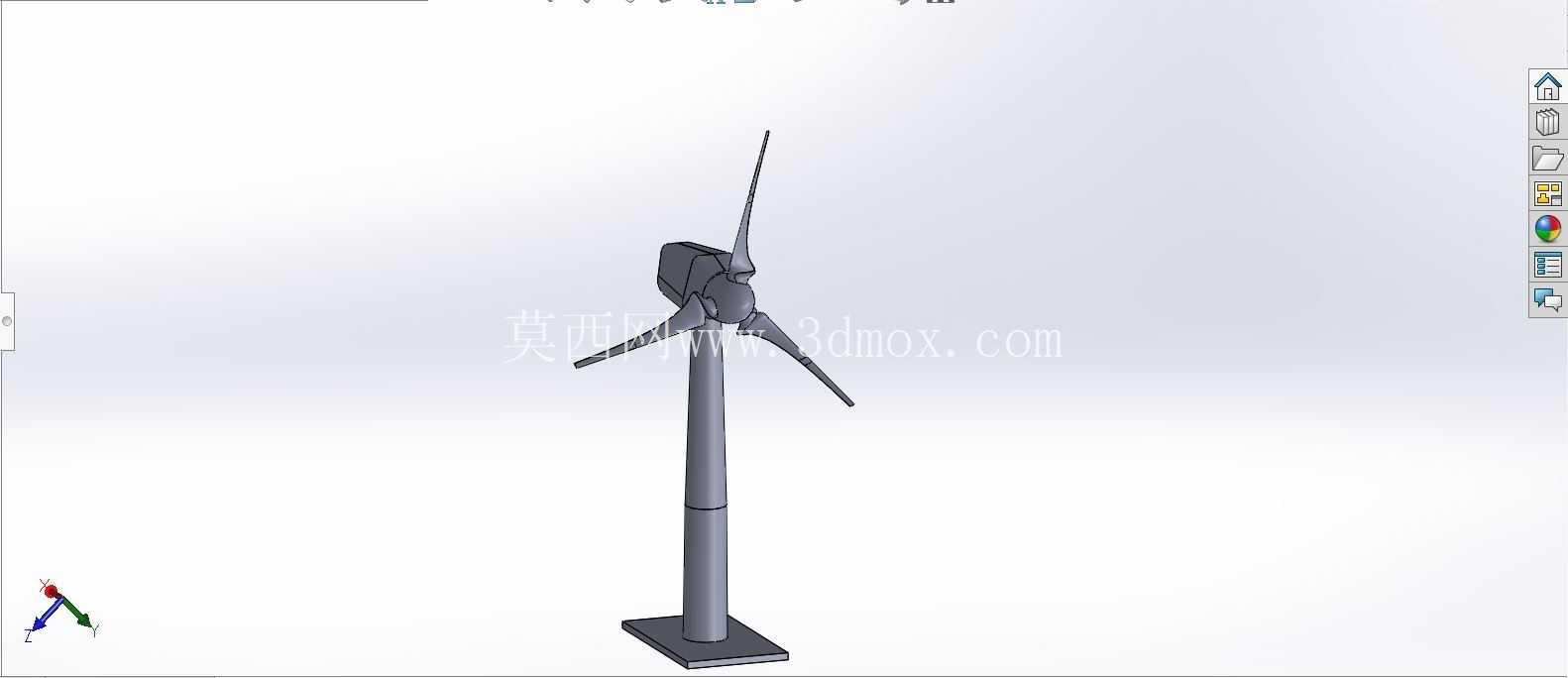

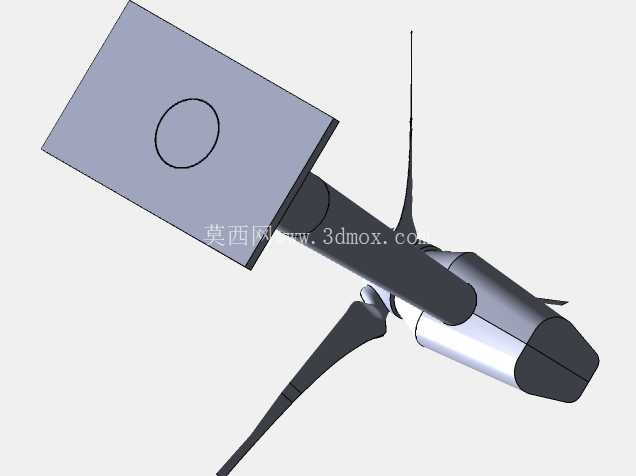

NACA4412翼型水平轴风力发电整机结构

　　这款采用NACA4412翼型打造的水平轴风力涡轮结构，核心面向分布式离网供电场景设计，可适配沿海滩涂、内陆山地风场、牧区独立供电站点、海岛微电网等多种应用环境，既可以单台部署为偏远区域的监测设备、通讯基站提供持续电力供给，也可以多台组网构成小型风电场，补充民用聚居区的日常用电缺口。整套结构的气动核心完全围绕NACA4412低速翼型展开，该翼型本身具备低雷诺数下升阻比稳定、失速迎角范围宽的特性，非常适配风速波动较大的近地面风场环境，叶片沿展向做了线性扭转设计，从叶根到叶尖的翼型安装角逐步递减，避免叶根段因线速度过低出现气流分离，同时让叶尖段保持最佳攻角，最大化捕获来流动能。

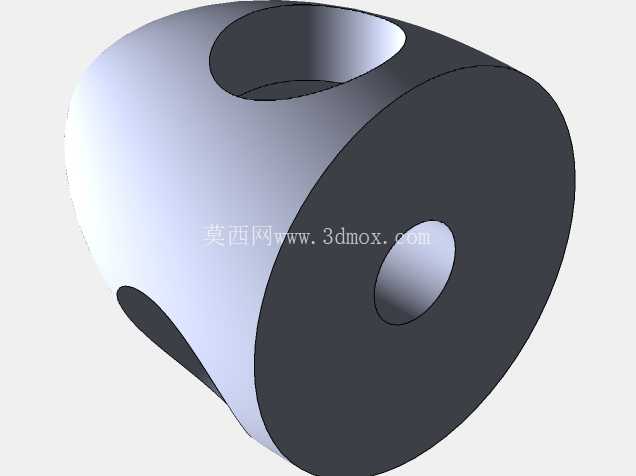

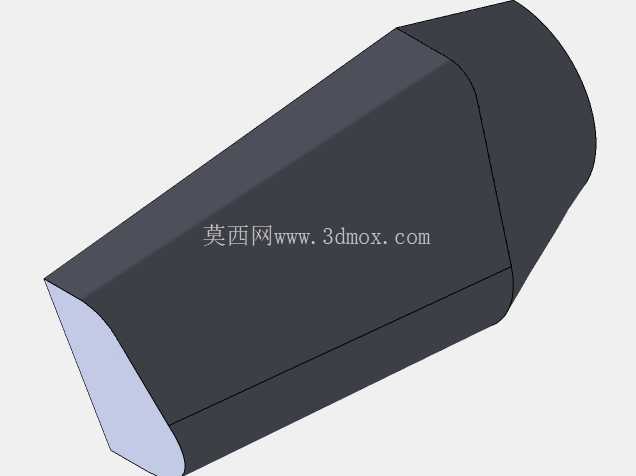

　　从结构组成来看，整套设备分为风轮转动段、机舱传动段、塔架支撑段、基础固定段四个独立模块，各模块之间采用标准化法兰接口连接，方便现场吊装与后期运维更换。风轮部分采用三叶片布局，相比双叶片结构运行动平衡更稳定，气动噪音更低，叶片根部设计有预埋螺栓套，直接与轮毂的定位法兰对接，轮毂与机舱内的低速轴采用锥面过盈配合传递扭矩，无需额外的键连接即可承受极端阵风下的冲击载荷。机舱外壳采用流线型曲面设计，在降低迎风阻力的同时，为内部的传动、发电组件提供密闭防护，避免风沙、雨水侵入造成部件腐蚀，机舱尾部集成了被动对风尾舵结构，无需额外的偏航驱动系统即可自动对准来流方向，简化了整机的控制逻辑，降低了后期维护成本。

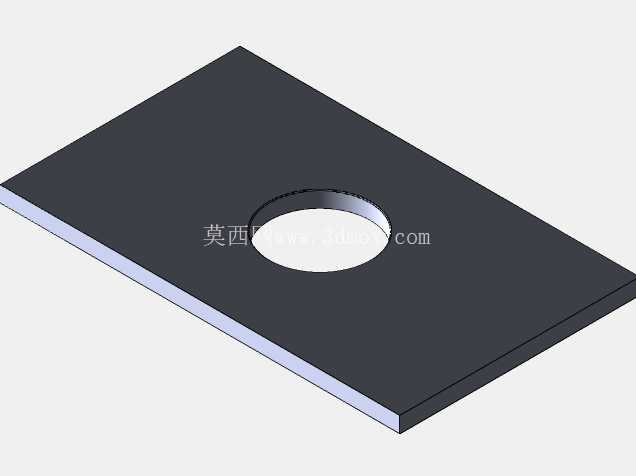

　　塔架部分采用分段式锥管结构，从底部到顶部直径逐步收窄，在保证结构抗倾覆强度的前提下尽可能降低顶部重量，减少风轮转动时的塔架共振幅度，塔架内部预留了线缆走线通道与爬梯安装位，运维人员可通过塔架内部通道抵达机舱位置开展检修作业。底部基础采用方形配重底座设计，底座上预留了地脚螺栓安装孔，既可以通过膨胀螺栓固定在现有混凝土硬化地面，也可以搭配预制混凝土配重块实现无硬化地面的快速部署，适配临时供电站点的快速搭建需求。

　　设计过程中重点校核了不同风速下的结构受力边界，额定风速下叶片的弯曲变形量控制在叶尖与塔架最小安全间隙的15%以内，避免极端工况下叶尖扫塔的风险，同时针对叶片的固有频率做了避频设计，让风轮转动频率、叶片一阶固有频率、塔架一阶固有频率三者完全错开，防止长期运行过程中出现共振疲劳损伤。整套结构的安装边界充分考虑了运输便利性，所有拆分后的单一部件长度均控制在常规货运车辆的装载尺寸范围内，无需特殊超限运输设备即可完成转运，现场吊装仅需小型起重设备即可完成全机组装，大幅降低了偏远区域的部署成本。在气动性能层面，针对NACA4412翼型做了局部修型，在叶片前缘增加了微小的扰流结构，降低叶片表面的附面层分离概率，提升低风速区间的启动性能，在每秒3米的来流风速下即可实现自启动，无需额外的启动助力装置，进一步降低了整机的能耗与结构复杂度。
