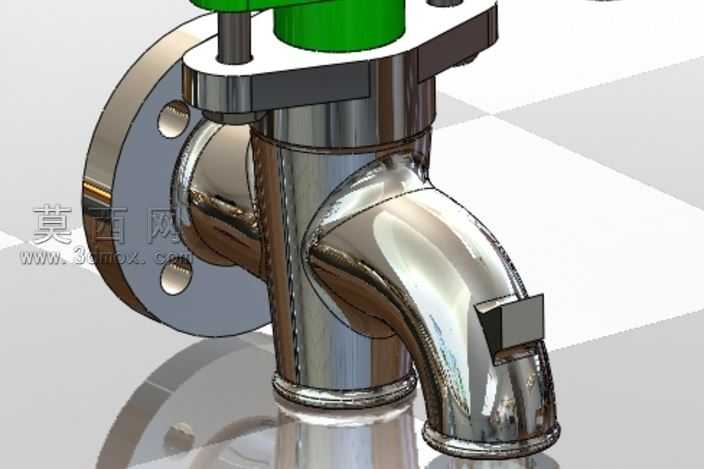

镀铬法兰式快开出水阀三维设计

本作品为法兰连接式快开出水阀的三维设计成果，建模阶段采用主流三维机械设计软件完成全参数化构建，首先依据出水阀的功能定位与安装场景确定核心尺寸基准，先绘制阀体的二维截面轮廓，通过旋转、拉伸、布尔运算等基础特征命令生成阀体的基础基体，再依次构建法兰盘的安装孔位、阀杆装配腔、出水弯管的流道曲面，过程中对各配合部位预留合理的装配公差，确保后续虚拟装配时无干涉问题。阀杆与手轮连接部位采用限位结构设计，既保证手轮转动时可顺畅带动阀杆升降实现通断控制，又限制阀杆的最大行程避免脱出阀体。材质与渲染阶段，针对阀体的金属镀铬质感进行精细化调整，为金属材质添加合适的反射率、粗糙度参数，模拟出镀铬层光亮顺滑的镜面效果，同时在阀体边缘添加细微的倒角高光，还原真实机加工零件的边缘处理细节；手轮部位采用哑光绿色工程塑料材质，与金属阀体形成清晰的材质区分，渲染时搭建柔和的影棚光照环境，添加地面反射效果，完整呈现出水阀的外观质感与结构细节。结构设计上，进水端采用标准法兰连接结构，法兰盘上均匀分布螺栓安装孔，可与供水管道的法兰端实现稳固密封连接；阀体内腔的流道采用顺滑圆弧过渡设计，减少流体通过时的阻力与紊流，降低输水过程中的噪音与压损；出水嘴末端设置防溅出水结构，优化出水形态避免水流喷溅。设计思路围绕民用供水场景的实用需求展开，兼顾结构可靠性与外观精致度，整体造型简洁流畅，既满足流体通断控制的核心功能，又通过镀铬表面处理适配卫浴、厨房等场景的美观需求，各零部件的结构设计均考虑实际加工的工艺可行性，法兰盘、阀体、阀杆等部件均可通过常规机加工工艺实现量产，装配关系符合五金阀门的通用装配逻辑，可直接用于产品结构验证、外观展示以及相关教学演示场景。
