DN25规格气动角式切断控制阀设计

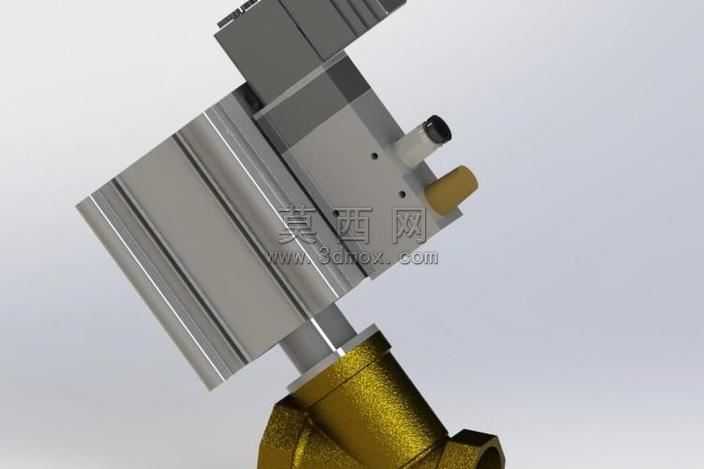

本作品为DN25通径的气动控制阀三维建模成果，建模过程依托三维参数化设计软件完成，整体采用自顶向下的设计思路，先完成整体功能布局规划，再拆分执行机构与阀体两大核心模块逐一细化建模。执行器部分采用活塞式气动驱动结构，建模时精准还原了气缸缸体的铝合金型材质感，缸体外壁的散热筋条做了等距阵列处理，保证结构特征与实物一致；气缸端盖的气路接口、信号反馈组件的安装位都做了精确的尺寸约束，顶部的电磁控制先导阀、手动操作按钮的细节特征完整还原，不同功能的接口做了差异化的外观区分，便于装配识别。阀体部分采用角式流道结构，建模时对内部流道做了平滑过渡处理，避免流体滞留死角，阀体材质设定为铸铜材质，渲染时调整了金属粗糙度参数，还原铸铜件的哑光金属质感与表面细微的铸造纹理，阀体两端的连接法兰做了标准螺栓孔阵列，符合DN25管径的管路连接尺寸规范。执行器与阀体之间的连接支架、阀杆密封组件都做了独立建模，阀杆与活塞的联动配合关系做了运动约束验证，确保气动驱动时阀杆升降行程符合通断控制的行程要求。渲染阶段采用工作室柔光环境，对金属部件分别调整了反射、折射参数，铝合金气缸部分呈现亮面金属的冷调质感，铸铜阀体呈现暖调金属质感，塑料材质的操作按钮、密封件调整了漫反射参数，区分不同材质的视觉差异。整体模型严格遵循气动阀的实际装配逻辑，各零部件之间的配合间隙、安装定位都做了校验，既还原了实物的外观细节，也保证了内部结构的合理性，可用于产品展示、装配教学、管路系统布局模拟等场景，建模过程中对易磨损的密封部位、驱动受力部位做了结构强化的细节体现，符合工业气动阀的实际设计规范。
